粗格栅及进水提升泵房施工方案VIP免费

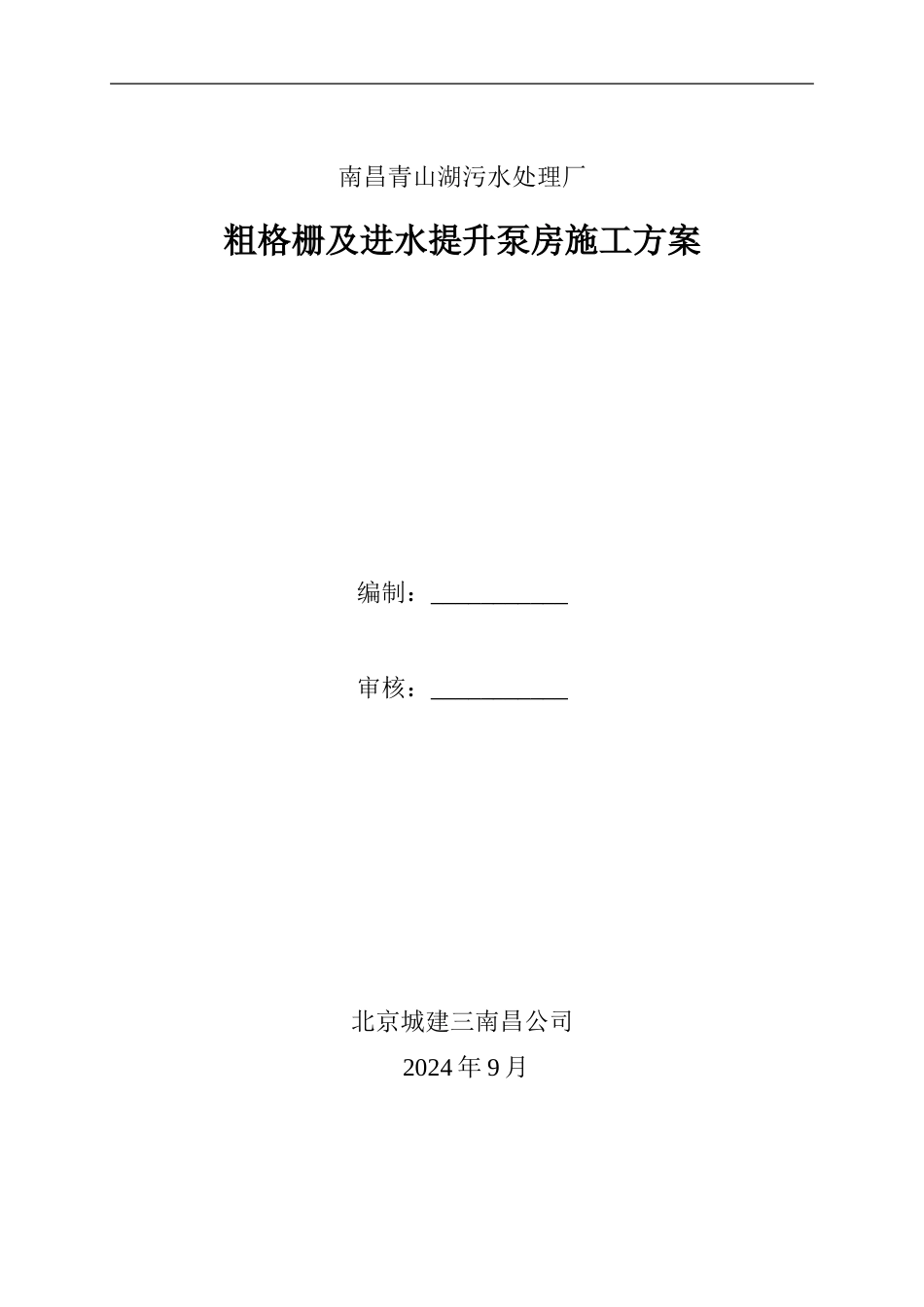

粗格栅及进水提升泵房施工方案_第1页
1/26

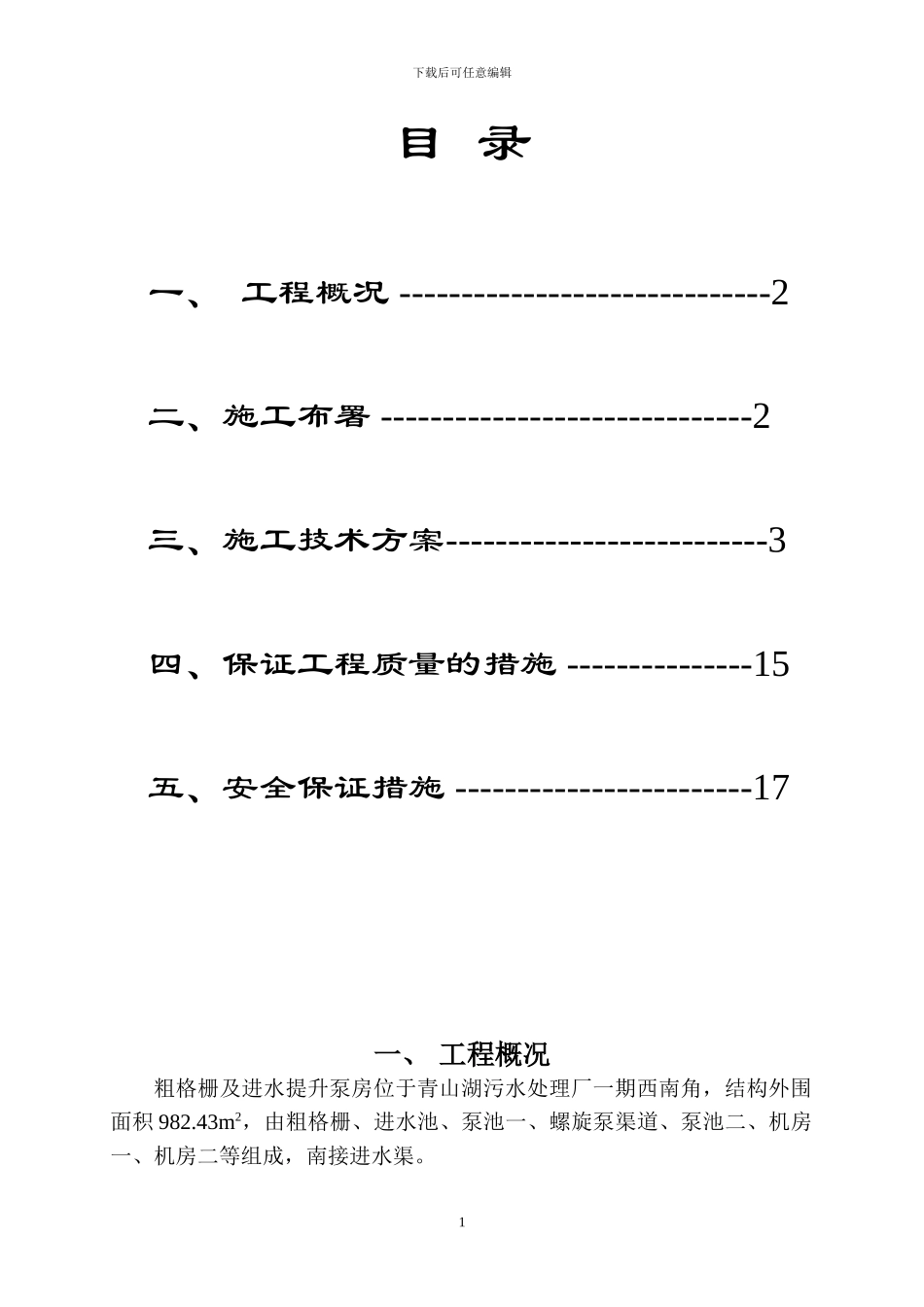

粗格栅及进水提升泵房施工方案_第2页
2/26

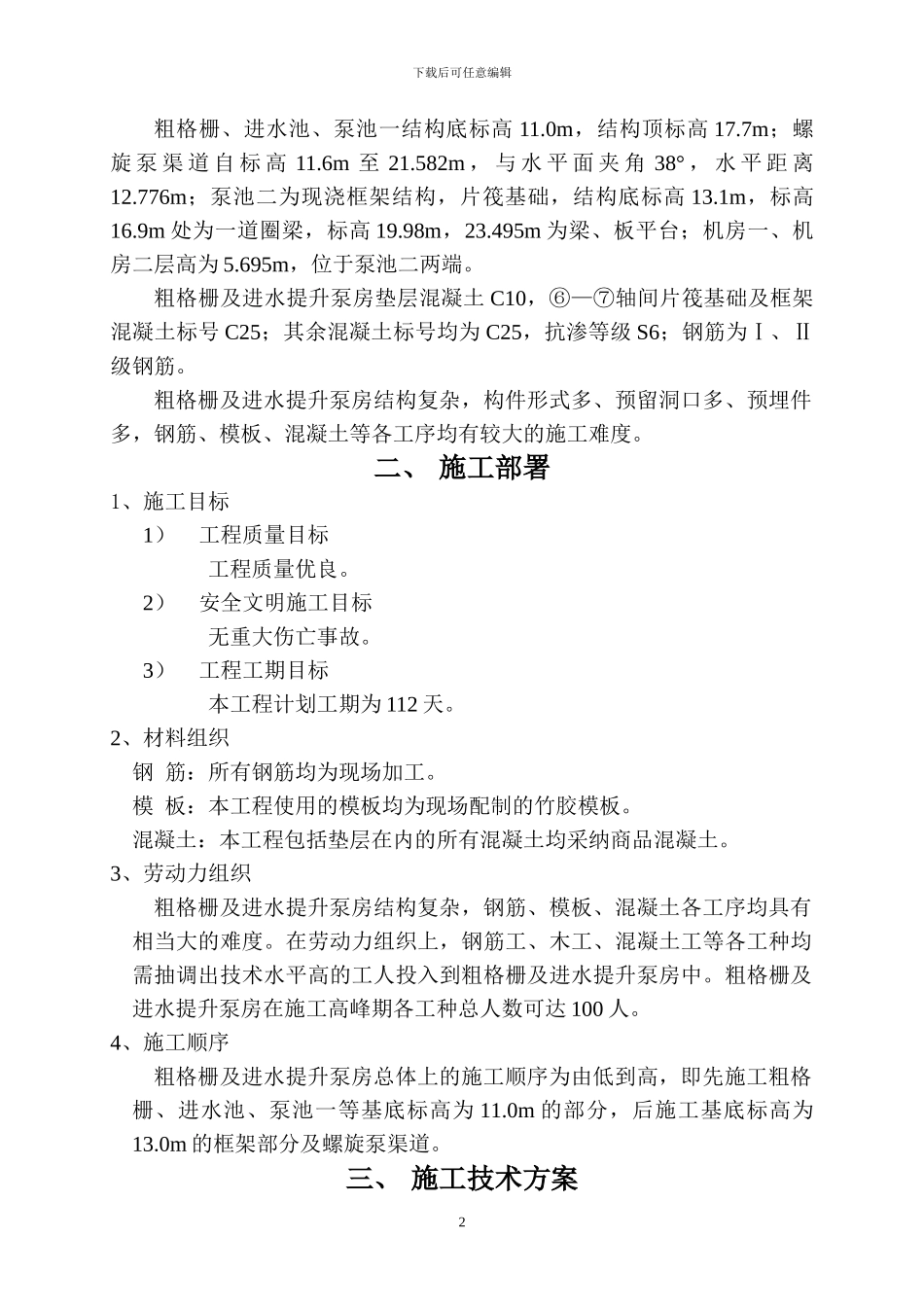

粗格栅及进水提升泵房施工方案_第3页
3/26
南昌青山湖污水处理厂粗格栅及进水提升泵房施工方案编制:___________审核:___________北京城建三南昌公司2024 年 9 月下载后可任意编辑目 录一、 工程概况 ------------------------------2二、施工布署 ------------------------------2三、施工技术方案--------------------------3四、保证工程质量的措施 ---------------15 五、安全保证措施 ------------------------17一、 工程概况粗格栅及进水提升泵房位于青山湖污水处理厂一期西南角,结构外围面积 982.43m2,由粗格栅、进水池、泵池一、螺旋泵渠道、泵池二、机房一、机房二等组成,南接进水渠。1下载后可任意编辑粗格栅、进水池、泵池一结构底标高 11.0m,结构顶标高 17.7m;螺旋 泵 渠 道 自 标 高 11.6m 至 21.582m , 与 水 平 面 夹 角 38° , 水 平 距 离12.776m;泵池二为现浇框架结构,片筏基础,结构底标高 13.1m,标高16.9m 处为一道圈梁,标高 19.98m,23.495m 为梁、板平台;机房一、机房二层高为 5.695m,位于泵池二两端。粗格栅及进水提升泵房垫层混凝土 C10,⑥—⑦轴间片筏基础及框架混凝土标号 C25;其余混凝土标号均为 C25,抗渗等级 S6;钢筋为Ⅰ、Ⅱ级钢筋。粗格栅及进水提升泵房结构复杂,构件形式多、预留洞口多、预埋件多,钢筋、模板、混凝土等各工序均有较大的施工难度。二、 施工部署1、施工目标1)工程质量目标工程质量优良。2)安全文明施工目标无重大伤亡事故。3)工程工期目标本工程计划工期为 112 天。2、材料组织钢 筋:所有钢筋均为现场加工。模 板:本工程使用的模板均为现场配制的竹胶模板。混凝土:本工程包括垫层在内的所有混凝土均采纳商品混凝土。3、劳动力组织粗格栅及进水提升泵房结构复杂,钢筋、模板、混凝土各工序均具有相当大的难度。在劳动力组织上,钢筋工、木工、混凝土工等各工种均需抽调出技术水平高的工人投入到粗格栅及进水提升泵房中。粗格栅及进水提升泵房在施工高峰期各工种总人数可达 100 人。4、施工顺序粗格栅及进水提升泵房总体上的施工顺序为由低到高,即先施工粗格栅、进水池、泵池一等基底标高为 11.0m 的部分,后施工基底标高为13.0m 的框架部分及螺旋泵渠道。三、 施工技术方案2下载后可任意编辑本工程主要施工顺序为:施工准备→测量放线→开挖土方→素混凝土垫层→①—⑤轴▽11.6m 底板→①—⑤轴池壁→⑤—⑥轴▽13.2m 以下回填土→⑥—⑦轴▽19.98m ...
