紫园地下室施工方案VIP免费

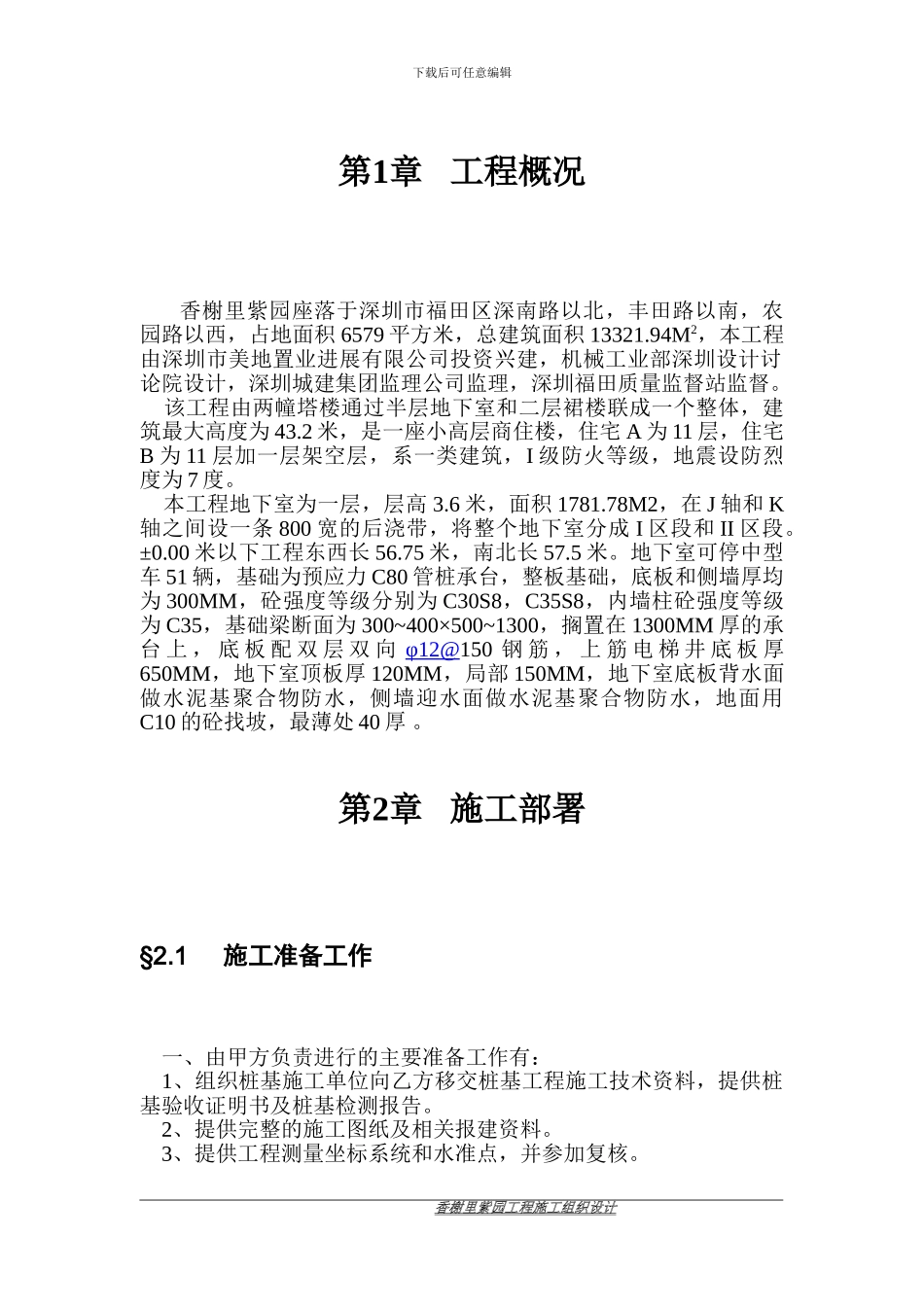

紫园地下室施工方案_第1页
1/34
紫园地下室施工方案_第2页
2/34
紫园地下室施工方案_第3页
3/34
下载后可任意编辑第1章 工程概况 香榭里紫园座落于深圳市福田区深南路以北,丰田路以南,农园路以西,占地面积 6579 平方米,总建筑面积 13321.94M2,本工程由深圳市美地置业进展有限公司投资兴建,机械工业部深圳设计讨论院设计,深圳城建集团监理公司监理,深圳福田质量监督站监督。 该工程由两幢塔楼通过半层地下室和二层裙楼联成一个整体,建筑最大高度为 43.2 米,是一座小高层商住楼,住宅 A 为 11 层,住宅B 为 11 层加一层架空层,系一类建筑,I 级防火等级,地震设防烈度为 7 度。 本工程地下室为一层,层高 3.6 米,面积 1781.78M2,在 J 轴和 K轴之间设一条 800 宽的后浇带,将整个地下室分成 I 区段和 II 区段。±0.00 米以下工程东西长 56.75 米,南北长 57.5 米。地下室可停中型车 51 辆,基础为预应力 C80 管桩承台,整板基础,底板和侧墙厚均为 300MM,砼强度等级分别为 C30S8,C35S8,内墙柱砼强度等级为 C35,基础梁断面为 300~400×500~1300,搁置在 1300MM 厚的承台 上 , 底 板 配 双 层 双 向 φ12 @ 150 钢 筋 , 上 筋 电 梯 井 底 板 厚650MM,地下室顶板厚 120MM,局部 150MM,地下室底板背水面做水泥基聚合物防水,侧墙迎水面做水泥基聚合物防水,地面用C10 的砼找坡,最薄处 40 厚 。第2章 施工部署§2.1施工准备工作 一、由甲方负责进行的主要准备工作有: 1、组织桩基施工单位向乙方移交桩基工程施工技术资料,提供桩基验收证明书及桩基检测报告。 2、提供完整的施工图纸及相关报建资料。 3、提供工程测量坐标系统和水准点,并参加复核。香榭里紫园工程施工组织设计 下载后可任意编辑 4、提供建筑物周边的市政管网和各种管线平面建筑图,施工用水,用电接驳点。 5、及时组织图纸会审。 二、由乙方负责进行的主要准备工作有: 1、组建施工管理领导班子见附表。 2、参加对桩基工程交接验收工作,进行桩基工程轴线、标高测量复核工作。 3、熟悉设计图纸,参加图纸会审。 4、及时编制工程施工预算和施工组织设计及技术交底。 5、搭设各种临时设施,临时设施部署见现场施工总平面布置图。 6、组织施工人员、机械设备和工程材料等进入现场。 7、及时组织对进场材料使用前的质量检查和验收,委托试验室进行非预拌砼和砂浆配合比的设计。§2.2地下室工程总体施工部署 1、土方工程从 I 段(A 轴~J 轴/1Y 轴~24Y 轴)→II...
