纯化水库施工组织总设计VIP免费

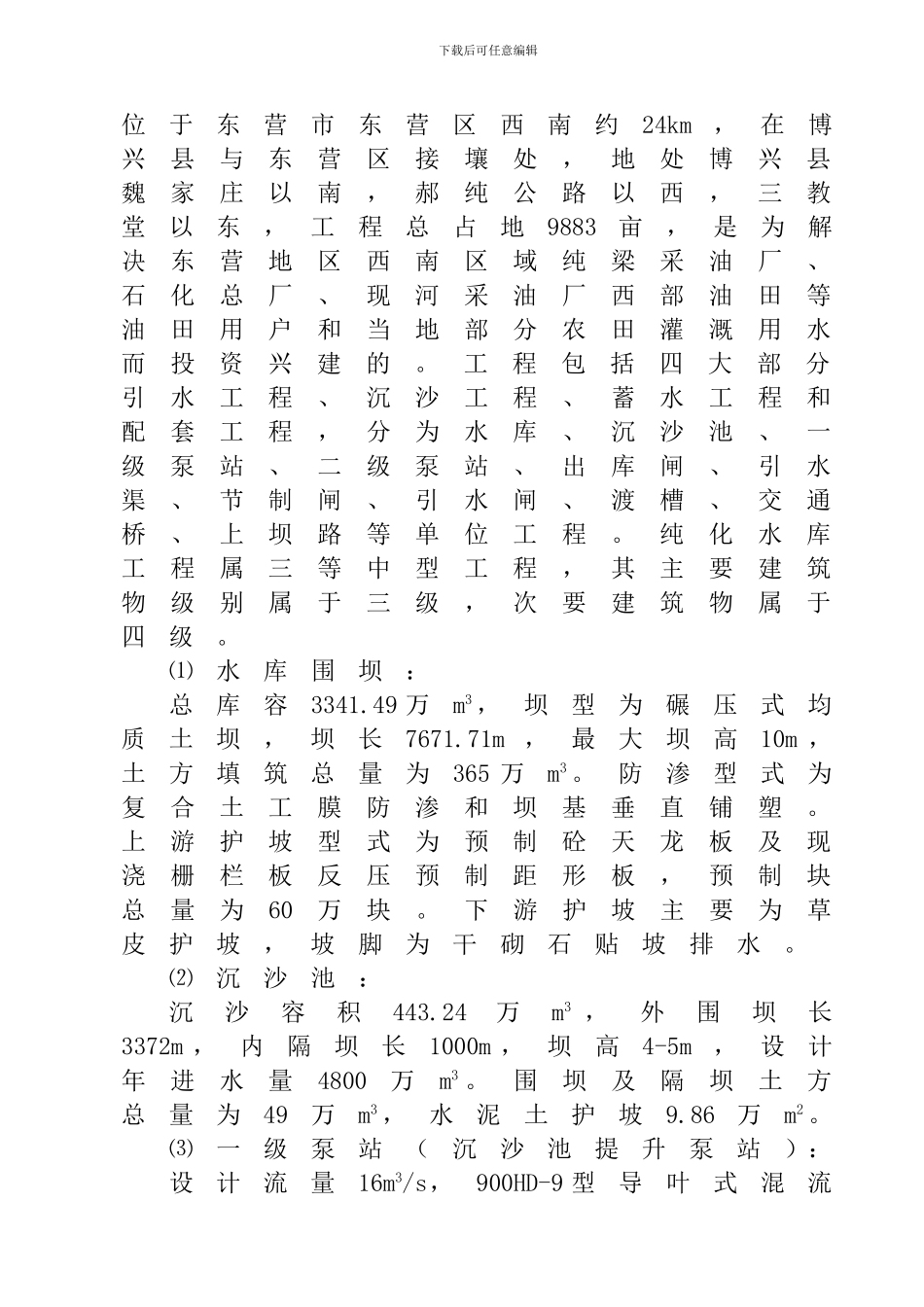

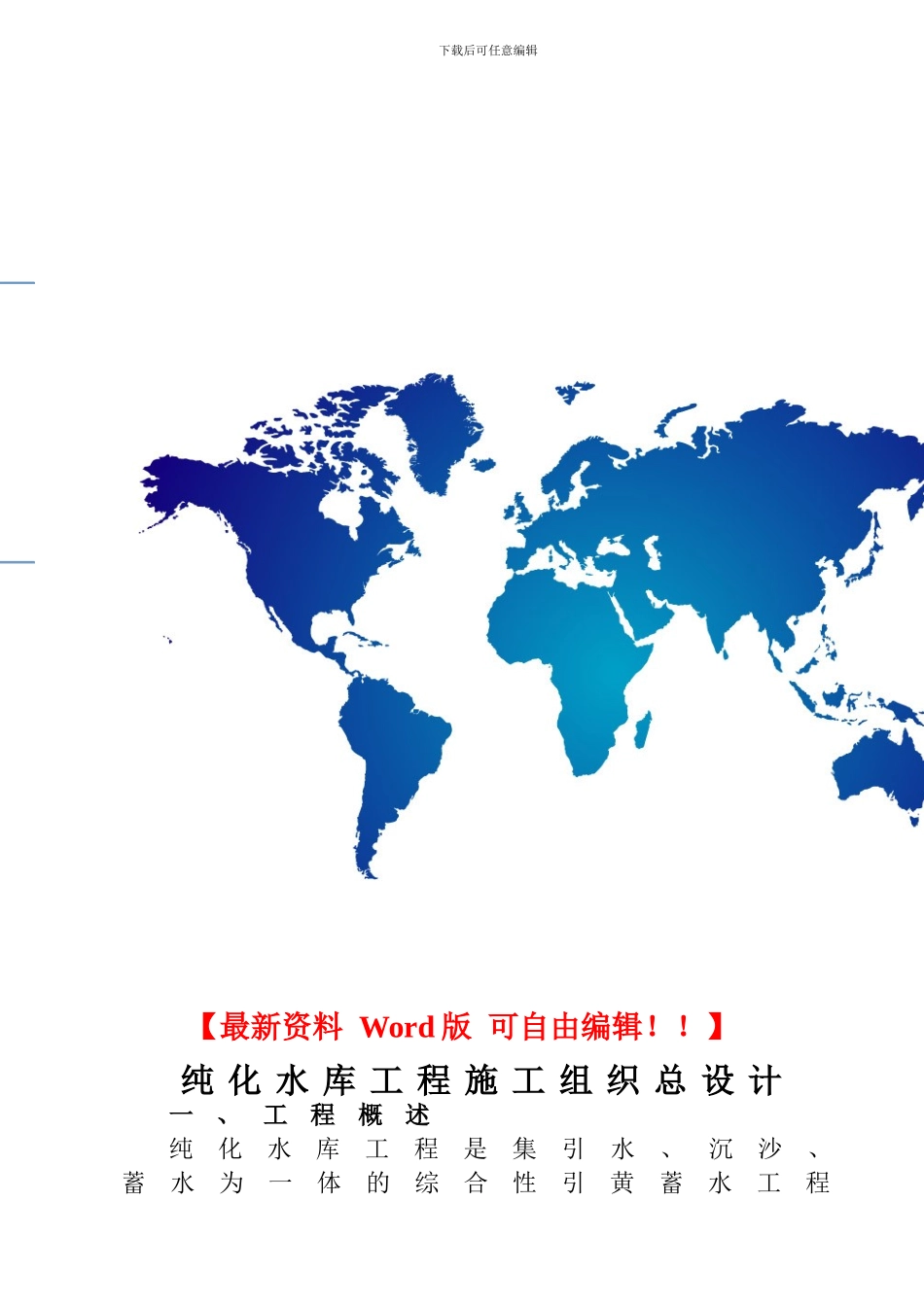

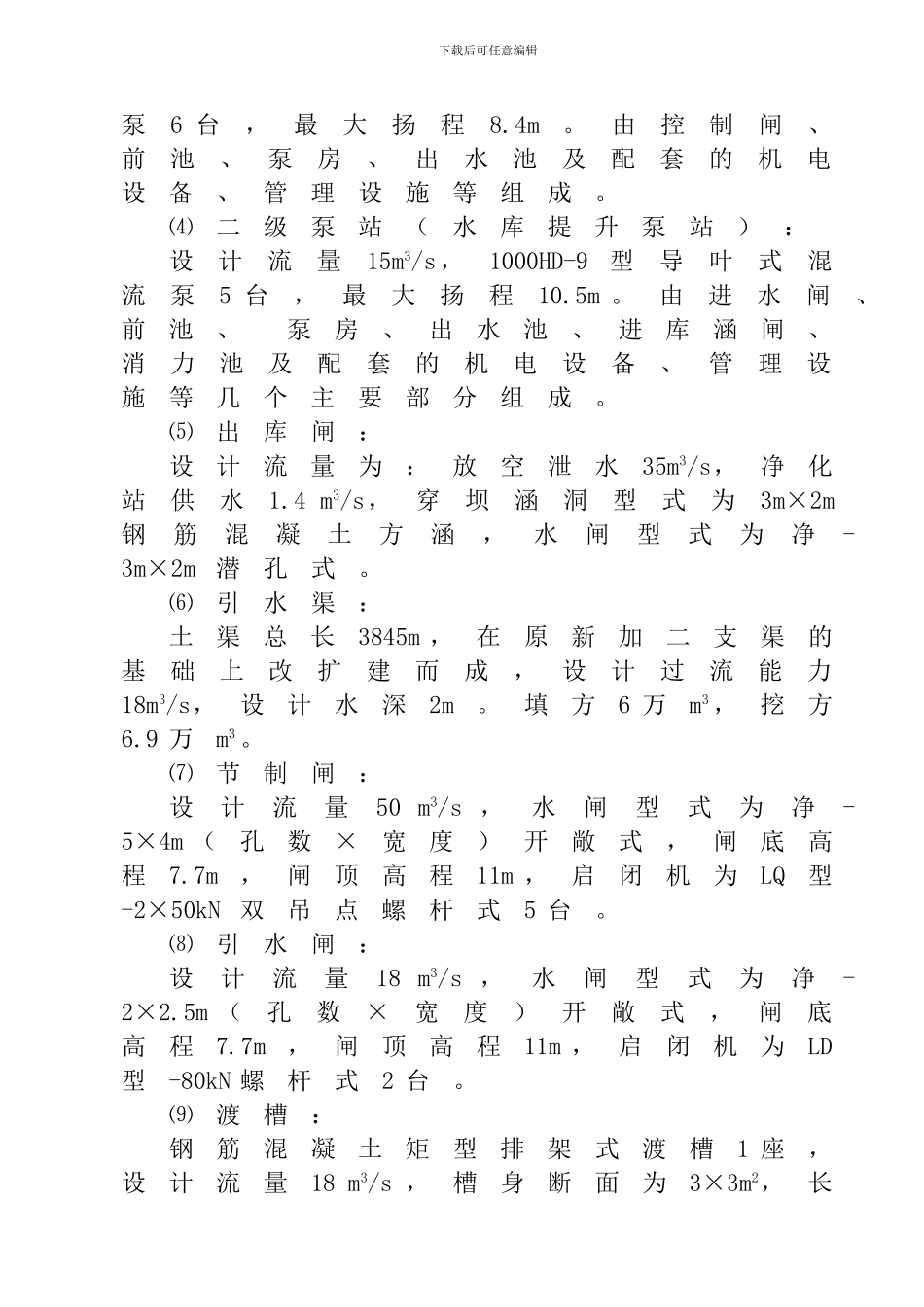

下载后可任意编辑 纯 化 水 库 工 程 施 工 组 织 总 设 计一、工程概述纯化水库工程是集引水、沉沙、蓄水为一体的综合性引黄蓄水工程精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑位于东营市东营区西南约24km，在博兴县与东营区接壤处，地处博兴县魏家庄以南，郝纯公路以西，三教堂以东，工程总占地9883亩，是为解决东营地区西南区域纯梁采油厂、石化总厂、现河采油厂西部油田等油田用户和当地部分农田灌溉用水而投资兴建的。工程包括四大部分引水工程、沉沙工程、蓄水工程和配套工程，分为水库、沉沙池、一级泵站、二级泵站、出库闸、引水渠、节制闸、引水闸、渡槽、交通桥、上坝路等单位工程。纯化水库工程属三等中型工程，其主要建筑物级别属于三级，次要建筑物属于四级。⑴水库围坝：总库容3341.49 万m3 ，坝型为碾压式均质土坝，坝长7671.71m ，最大坝高10m ，土方填筑总量为365 万m3 。防渗型式为复合土工膜防渗和坝基垂直铺塑。上游护坡型式为预制砼天龙板及现浇栅栏板反压预制距形板，预制块总量为60万块。下游护坡主要为草皮护坡，坡脚为干砌石贴坡排水。⑵沉沙池：沉沙容积443.24万m3 ，外围坝长3372m ，内隔坝长1000m ，坝高4-5m，设计年进水量4800万m3 。围坝及隔坝土方总量为49万m3 ，水泥土护坡9.86万m2 。⑶一级泵站（沉沙池提升泵站）：设计流量16m3/s，900HD-9 型导叶式混流下载后可任意编辑泵6 台，最大扬程8.4m。由控制闸、前池、泵房、出水池及配套的机电设备、管理设施等组成。⑷二级泵站（水库提升泵站）：设计流量15m3/s ，1000HD-9型导叶式混流泵5 台，最大扬程10.5m 。由进水闸、前池、 泵房、出水池、进库涵闸、消力池及配套的机电设备、管理设施等几个主要部分组成。⑸出库闸：设计流量为：放空泄水35m3/s，净化站供水1.4 m3/s，穿坝涵洞型式为3m×2m钢筋混凝土方涵，水闸型式为净-3m×2m潜孔式。⑹引水渠：土渠总长3845m ，在原新加二支渠的基础上改扩建而成，设计过流能力18m3/s，设计水深2m。填方6 万m3 ，挖方6.9 万m3 。⑺节制闸：设计流量50 m3/s ，水闸型式为净-5×4m （孔数×宽度）开敞式，闸底高程7.7m，闸顶高程11m ，启闭机为LQ型-2×50kN 双吊点螺杆式5 台。⑻引水闸：设计流量18 m3/s ，水闸型式为净-2×2.5m （孔数×宽度）开敞式，闸底高程7.7m，闸顶高程11m ，启闭机为LD型-80kN 螺杆式2 台。⑼...
