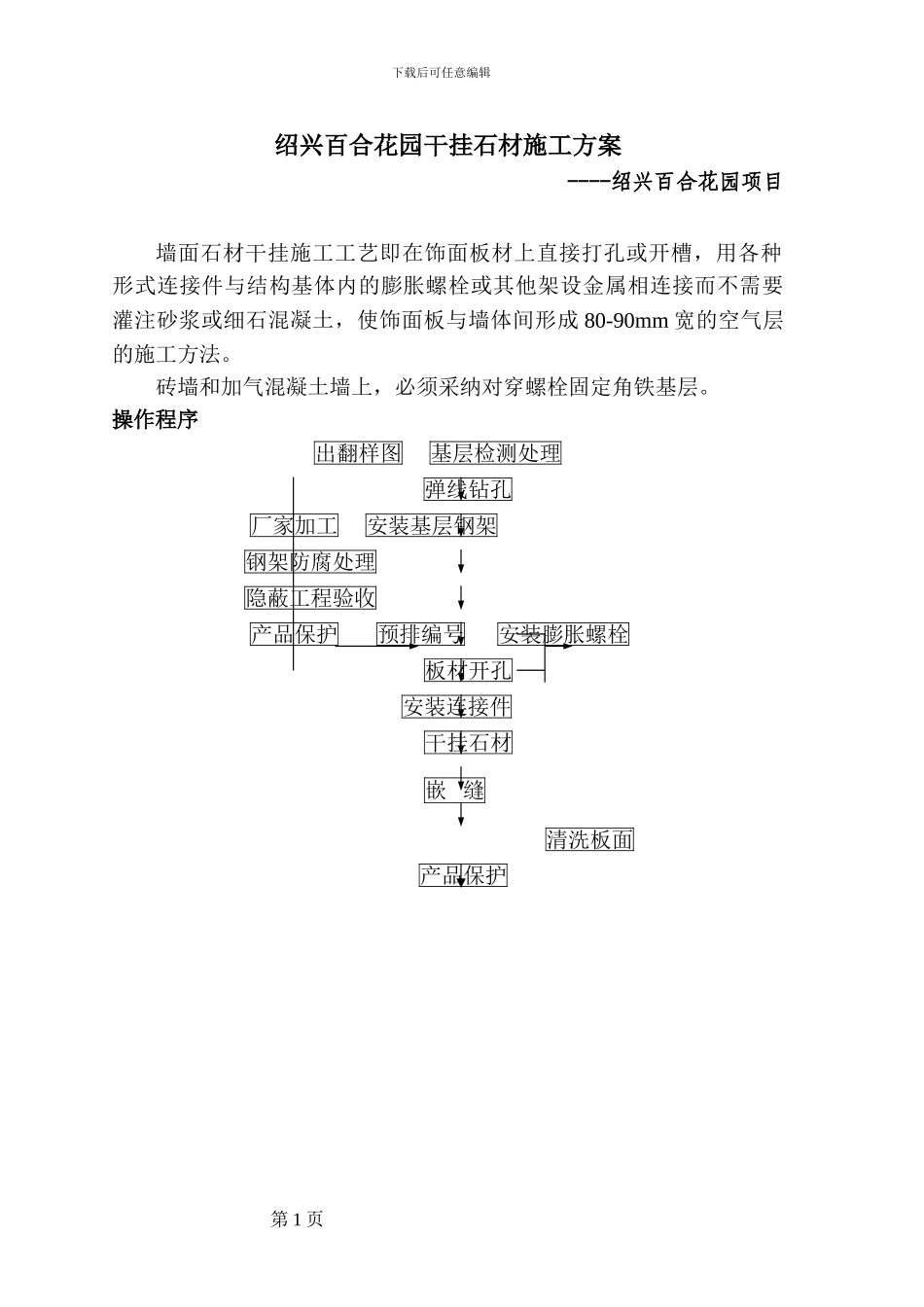

绍兴百合花园干挂石材施工方案_第1页
1/7

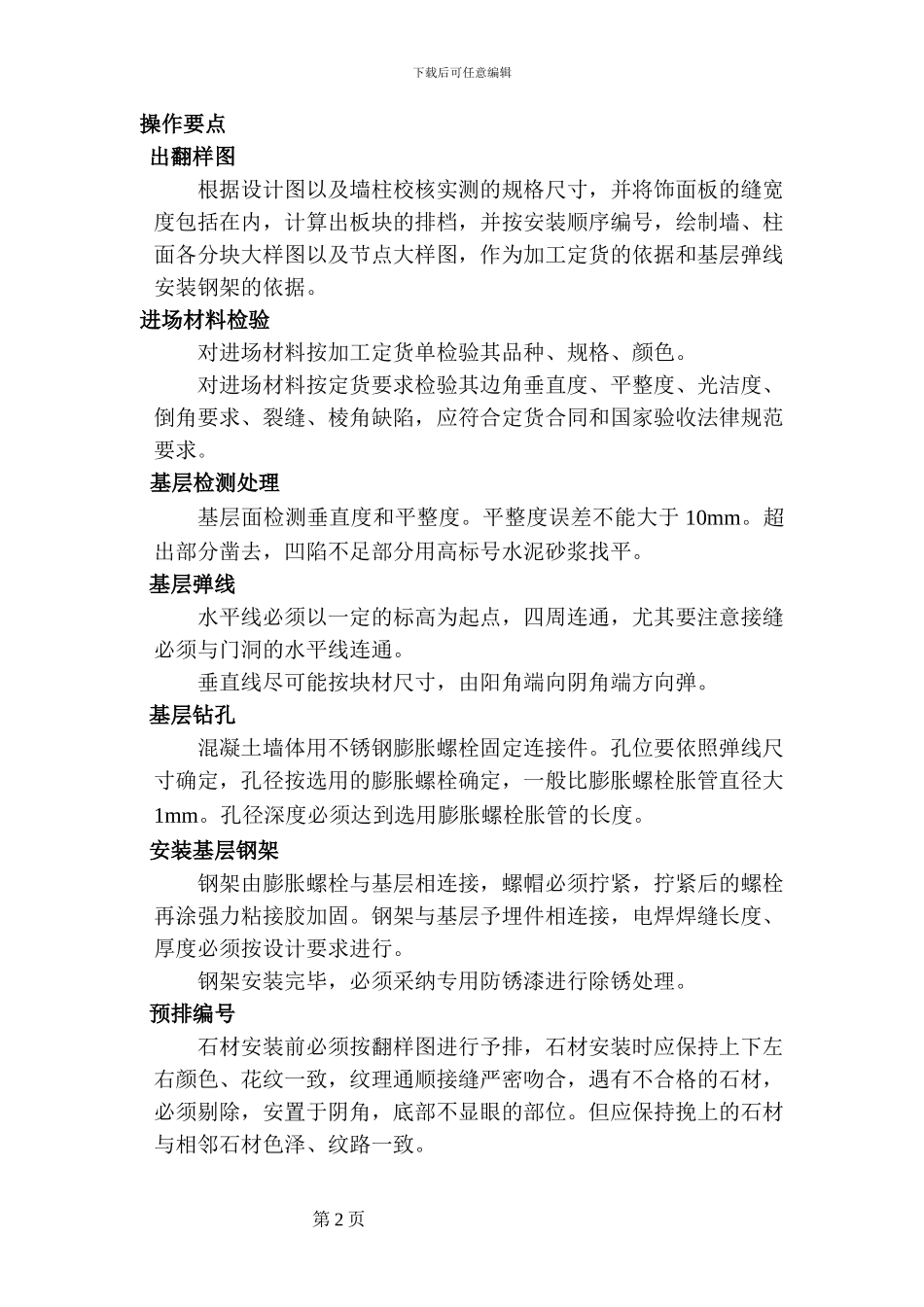

绍兴百合花园干挂石材施工方案_第2页
2/7

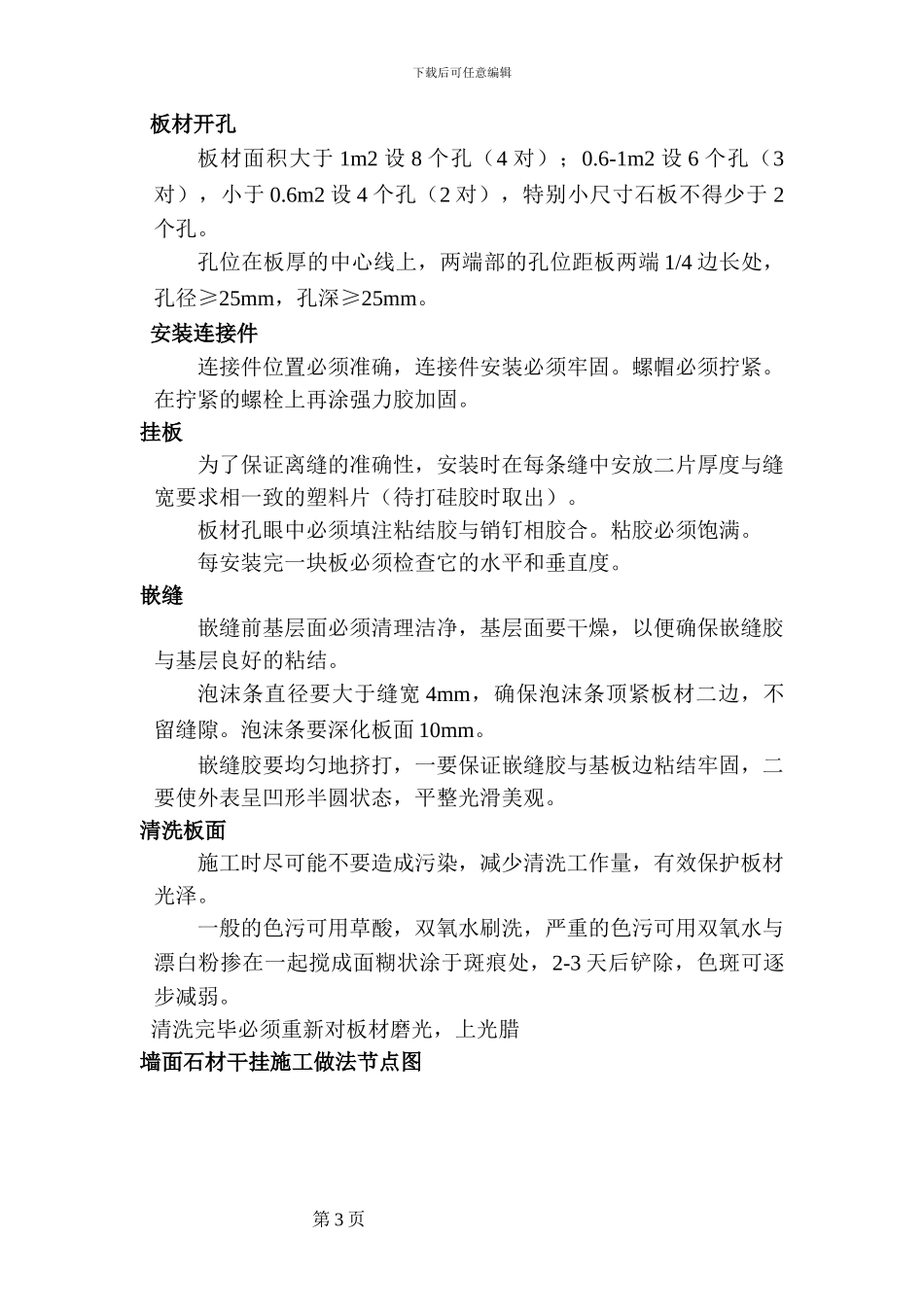

绍兴百合花园干挂石材施工方案_第3页
3/7
下载后可任意编辑 绍兴百合花园干挂石材施工方案----绍兴百合花园项目墙面石材干挂施工工艺即在饰面板材上直接打孔或开槽,用各种形式连接件与结构基体内的膨胀螺栓或其他架设金属相连接而不需要灌注砂浆或细石混凝土,使饰面板与墙体间形成 80-90mm 宽的空气层的施工方法。砖墙和加气混凝土墙上,必须采纳对穿螺栓固定角铁基层。操作程序出翻样图 基层检测处理弹线钻孔 厂家加工 安装基层钢架 钢架防腐处理 隐蔽工程验收产品保护 预排编号 安装膨胀螺栓板材开孔 安装连接件干挂石材嵌 缝清洗板面产品保护 第 1 页下载后可任意编辑操作要点 出翻样图根据设计图以及墙柱校核实测的规格尺寸,并将饰面板的缝宽度包括在内,计算出板块的排档,并按安装顺序编号,绘制墙、柱面各分块大样图以及节点大样图,作为加工定货的依据和基层弹线安装钢架的依据。进场材料检验对进场材料按加工定货单检验其品种、规格、颜色。对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷,应符合定货合同和国家验收法律规范要求。 基层检测处理基层面检测垂直度和平整度。平整度误差不能大于 10mm。超出部分凿去,凹陷不足部分用高标号水泥砂浆找平。 基层弹线水平线必须以一定的标高为起点,四周连通,尤其要注意接缝必须与门洞的水平线连通。垂直线尽可能按块材尺寸,由阳角端向阴角端方向弹。 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件。孔位要依照弹线尺寸确定,孔径按选用的膨胀螺栓确定,一般比膨胀螺栓胀管直径大1mm。孔径深度必须达到选用膨胀螺栓胀管的长度。 安装基层钢架钢架由膨胀螺栓与基层相连接,螺帽必须拧紧,拧紧后的螺栓再涂强力粘接胶加固。钢架与基层予埋件相连接,电焊焊缝长度、厚度必须按设计要求进行。钢架安装完毕,必须采纳专用防锈漆进行除锈处理。 预排编号石材安装前必须按翻样图进行予排,石材安装时应保持上下左右颜色、花纹一致,纹理通顺接缝严密吻合,遇有不合格的石材,必须剔除,安置于阴角,底部不显眼的部位。但应保持挽上的石材与相邻石材色泽、纹路一致。 第 2 页下载后可任意编辑 板材开孔板材面积大于 1m2 设 8 个孔(4 对);0.6-1m2 设 6 个孔(3对),小于 0.6m2 设 4 个孔(2 对),特别小尺寸石板不得少于 2个孔。孔位在板厚的中心线上,两端部的孔位距板两端 1/4 边长处,孔径≥25mm,孔深≥25mm。 安装连接件连接件位置必须准确,连接...
