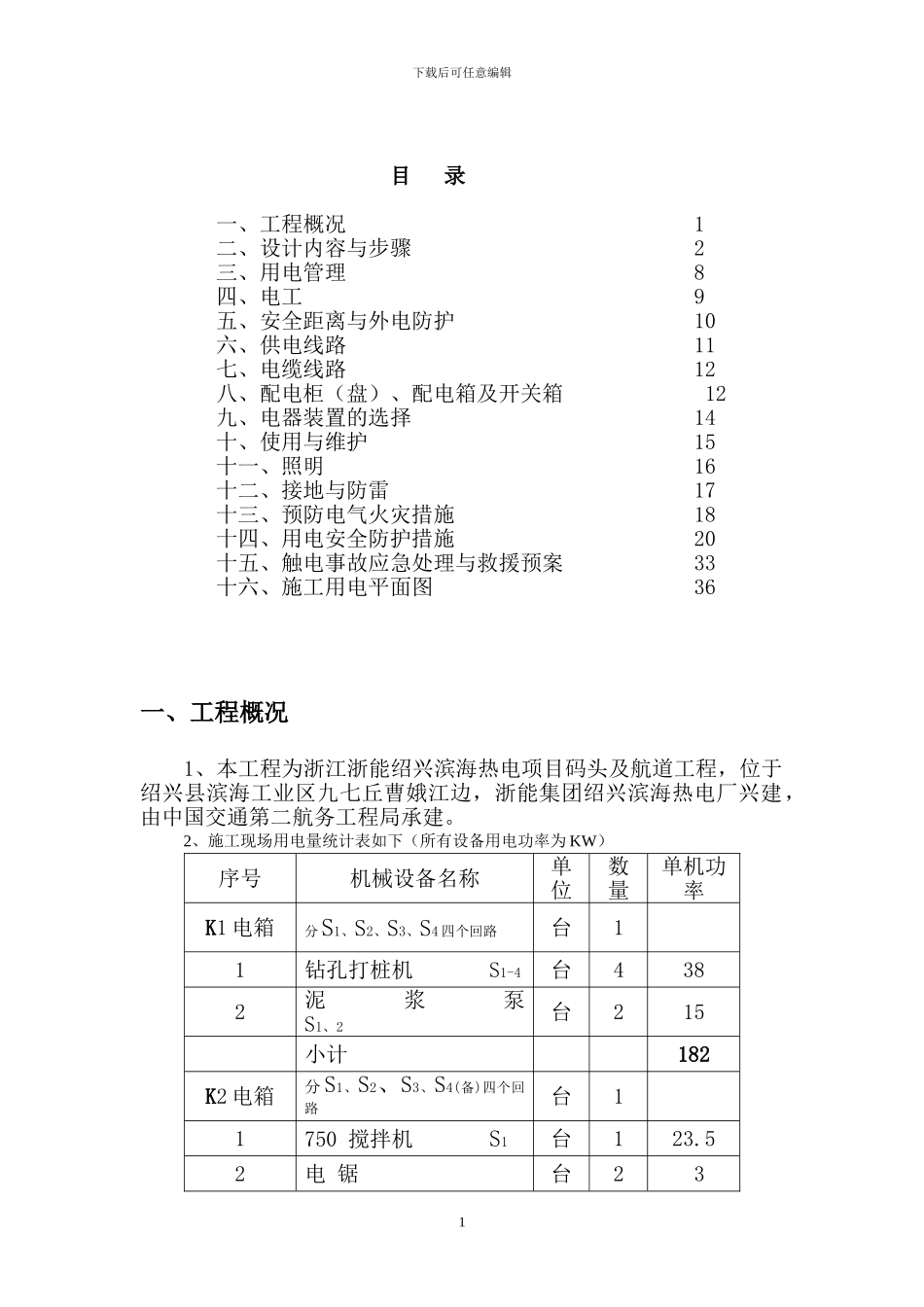

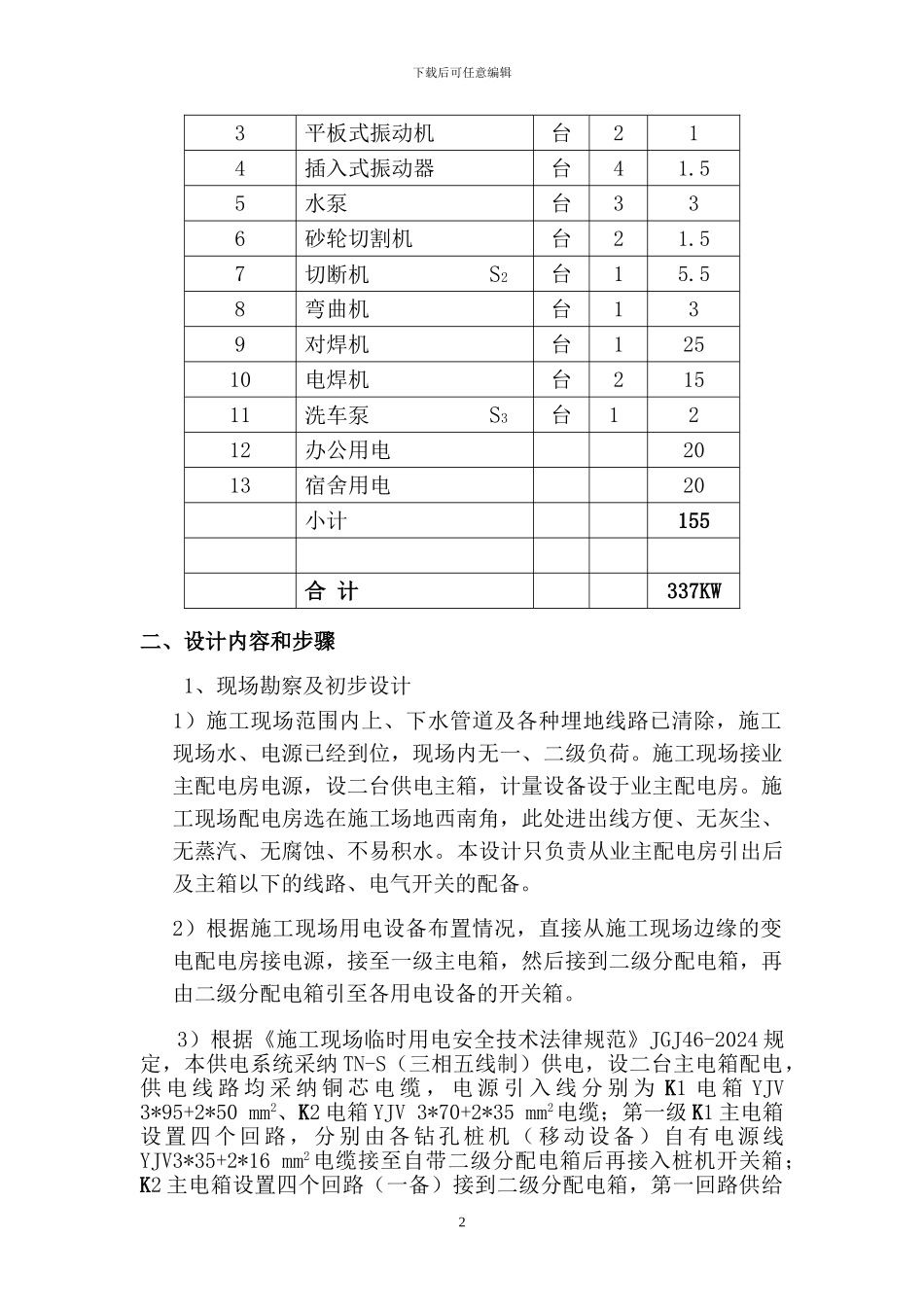

下载后可任意编辑目 录 一、工程概况 1 二、设计内容与步骤 2 三、用电管理 8 四、电工 9 五、安全距离与外电防护 10 六、供电线路 11 七、电缆线路 12 八、配电柜（盘）、配电箱及开关箱 12 九、电器装置的选择 14 十、使用与维护 15 十一、照明 16 十二、接地与防雷 17 十三、预防电气火灾措施 18 十四、用电安全防护措施 20 十五、触电事故应急处理与救援预案 33 十六、施工用电平面图 36一、工程概况1、本工程为浙江浙能绍兴滨海热电项目码头及航道工程，位于绍兴县滨海工业区九七丘曹娥江边，浙能集团绍兴滨海热电厂兴建，由中国交通第二航务工程局承建。2、施工现场用电量统计表如下（所有设备用电功率为 KW）序号机械设备名称单位数量单机功率K1 电箱分S1、S2、S3、S4 四个回路台11钻孔打桩机 S1-4台4382泥浆泵 S1、2台215小计182K2 电箱分 S1、S2、S3、S4(备)四个回路 台11750 搅拌机 S1台123.52电 锯 台231下载后可任意编辑3平板式振动机台214插入式振动器 台41.55水泵 台336砂轮切割机 台21.57切断机 S2台15.58弯曲机 台139对焊机 台12510电焊机 台21511洗车泵 S3台1212办公用电 2013宿舍用电 20小计155 合 计 337KW二、设计内容和步骤 1、现场勘察及初步设计1）施工现场范围内上、下水管道及各种埋地线路已清除，施工现场水、电源已经到位，现场内无一、二级负荷。施工现场接业主配电房电源，设二台供电主箱，计量设备设于业主配电房。施工现场配电房选在施工场地西南角，此处进出线方便、无灰尘、无蒸汽、无腐蚀、不易积水。本设计只负责从业主配电房引出后及主箱以下的线路、电气开关的配备。2）根据施工现场用电设备布置情况，直接从施工现场边缘的变电配电房接电源，接至一级主电箱，然后接到二级分配电箱，再由二级分配电箱引至各用电设备的开关箱。3）根据《施工现场临时用电安全技术法律规范》JGJ46-2024 规定，本供电系统采纳 TN-S（三相五线制）供电，设二台主电箱配电，供 电 线 路 均 采 纳 铜 芯 电 缆 ， 电 源 引 入 线 分 别 为 K1 电 箱 YJV 3*95+2*50 mm2、K2 电箱 YJV 3*70+2*35 mm2电缆；第一级 K1 主电箱设置四个回路，分别由各钻孔桩机（ 移动设备） 自有电源线YJV3*35+2*16 mm2电缆接至自带二级分配电箱后再接入桩机开关箱；K2 主电箱设置四个回路（一备）接到二级分配电箱，第一回路供给2下载后可任意编辑搅...
