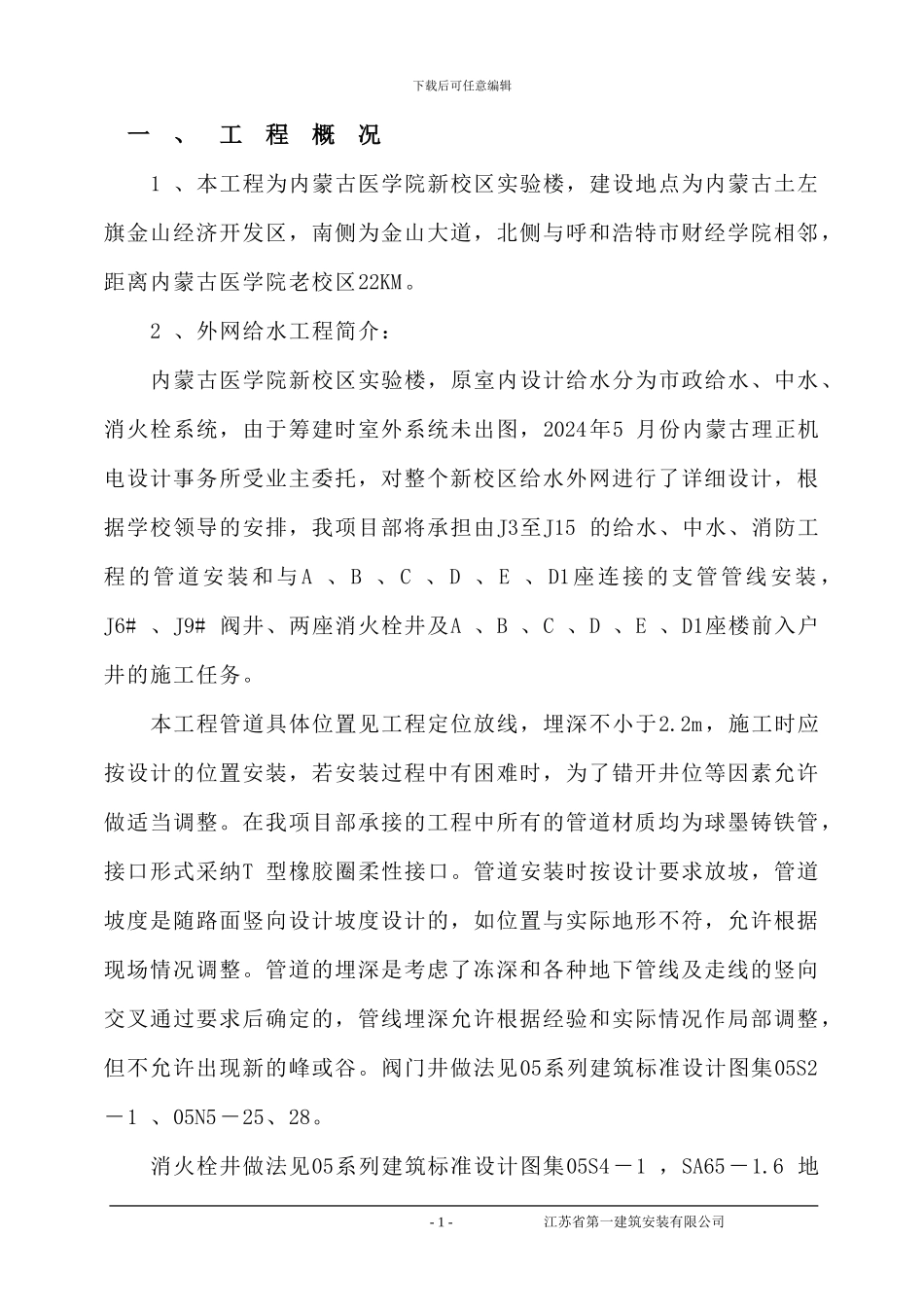

下载后可任意编辑一、工程概况1 、本工程为内蒙古医学院新校区实验楼，建设地点为内蒙古土左旗金山经济开发区，南侧为金山大道，北侧与呼和浩特市财经学院相邻，距离内蒙古医学院老校区22KM
2 、外网给水工程简介：内蒙古医学院新校区实验楼，原室内设计给水分为市政给水、中水、消火栓系统，由于筹建时室外系统未出图，2024年5 月份内蒙古理正机电设计事务所受业主委托，对整个新校区给水外网进行了详细设计，根据学校领导的安排，我项目部将承担由J3至J15 的给水、中水、消防工程的管道安装和与 A 、B 、C 、D 、E 、D1座连接的支管管线安装 ，J6# 、J9# 阀井、两座消火栓井及A 、B 、C 、D 、E 、D1座楼前入户井的施工任务
本工程管道具体位置见工程定位放线，埋深不小于2
2m，施工时应按设计的位置安装，若安装过程中有困难时，为了错开井位等因素允许做适当调整
在我项目部承接的工程中所有的管道材质均为球墨铸铁管，接口形式采纳T 型橡胶圈柔性接口
管道安装时按设计要求放坡，管道坡度是随路面竖向设计坡度设计的，如位置与实际地形不符，允许根据现场情况调整
管道的埋深是考虑了冻深和各种地下管线及走线的竖向交叉通过要求后确定的，管线埋深允许根据经验和实际情况作局部调整，但不允许出现新的峰或谷
阀门井做法见05系列建筑标准设计图集05S2－1 、05N5－25、28
消火栓井做法见05系列建筑标准设计图集05S4－1 ，SA65－1

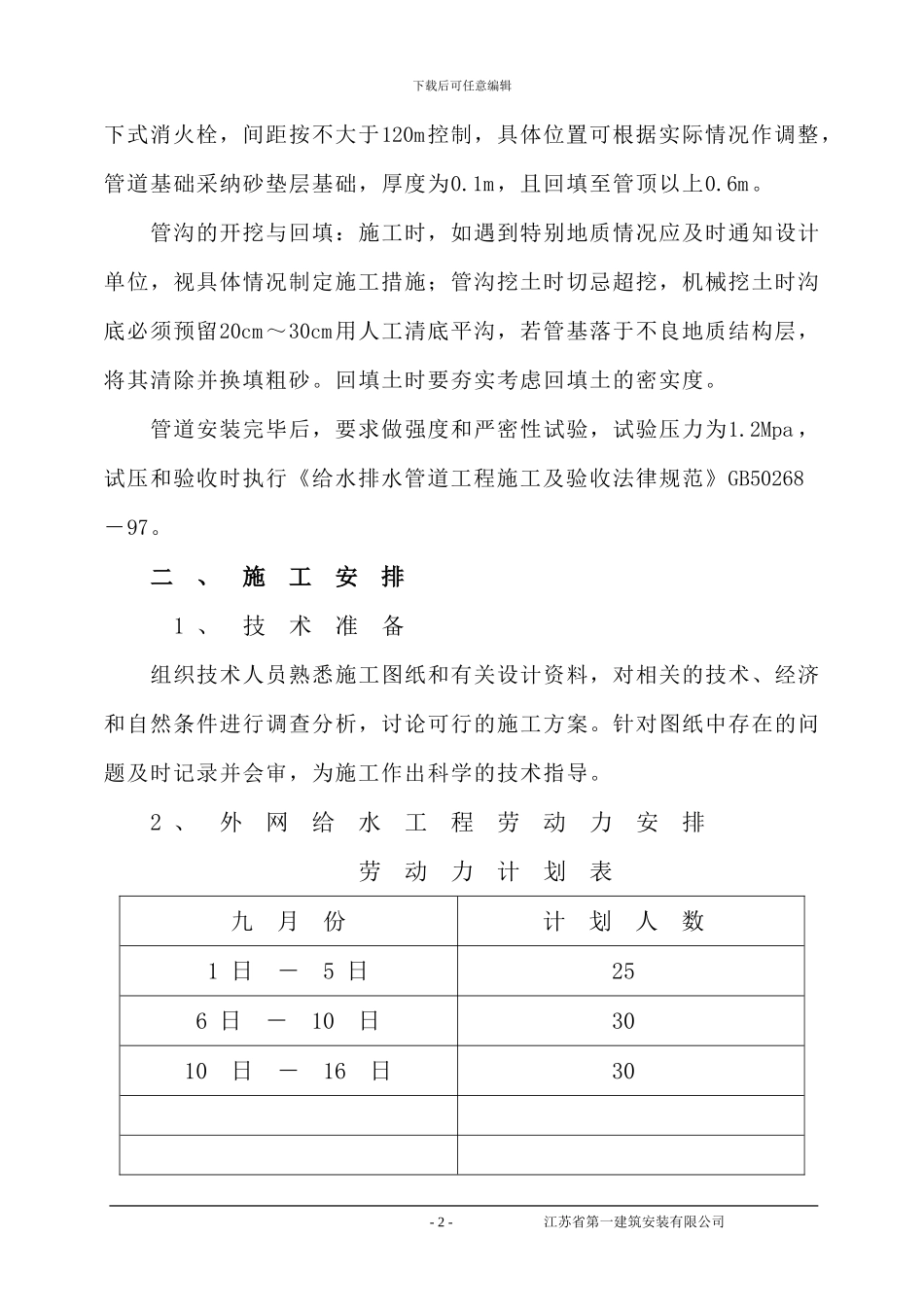

6 地- 1 - 江苏省第一建筑安装有限公司 下载后可任意编辑下式消火栓，间距按不大于120m控制，具体位置可根据实际情况作调整，管道基础采纳砂垫层基础，厚度为0
1m，且回填至管顶以上0
管沟的开挖与回填：施工时，如遇到特别地质情况应及时通知设计单位，视具体情况制定施工措施；管沟挖土时切忌超挖，机械挖土时沟底必须预留20cm～30cm用人工清底平
