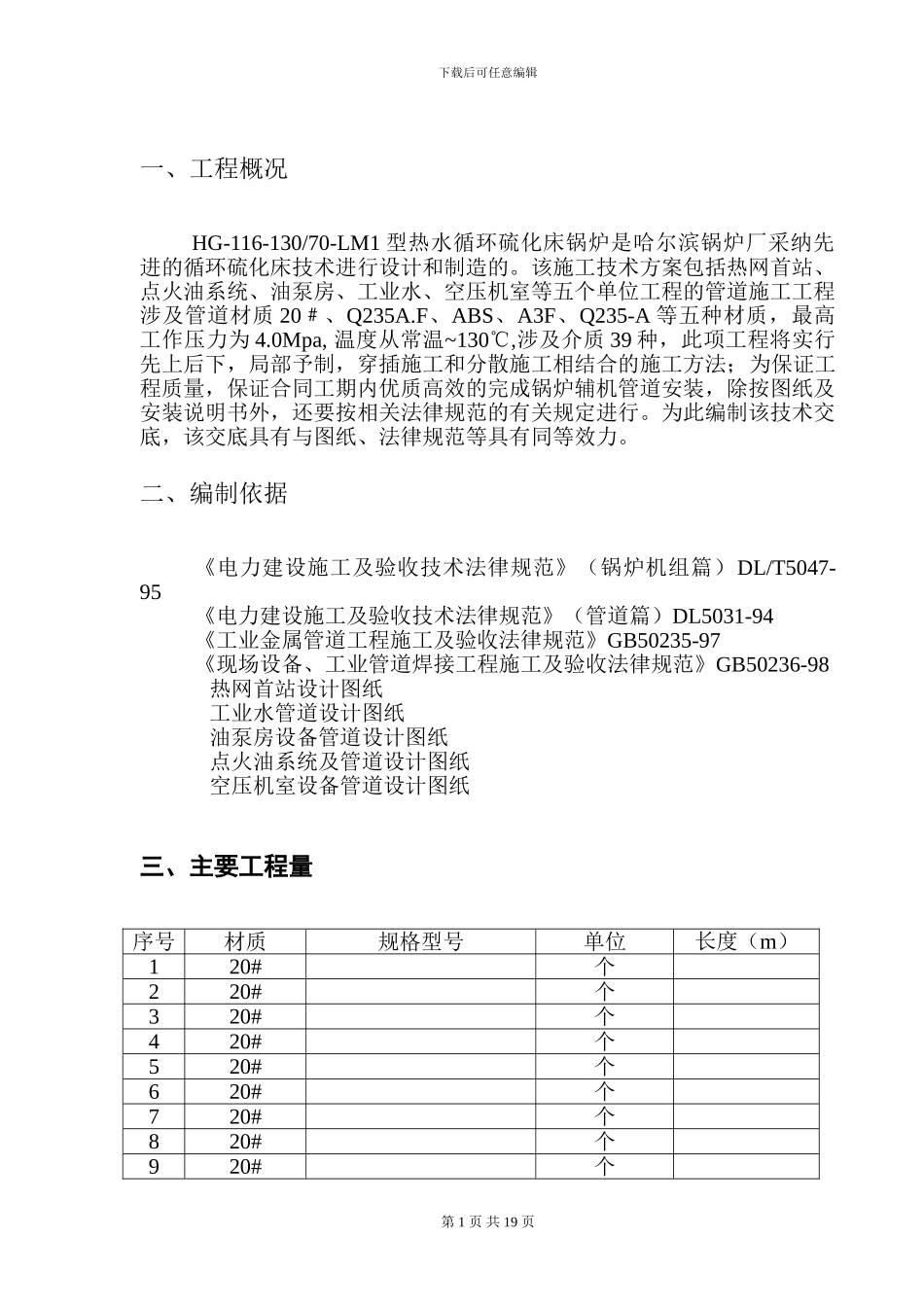

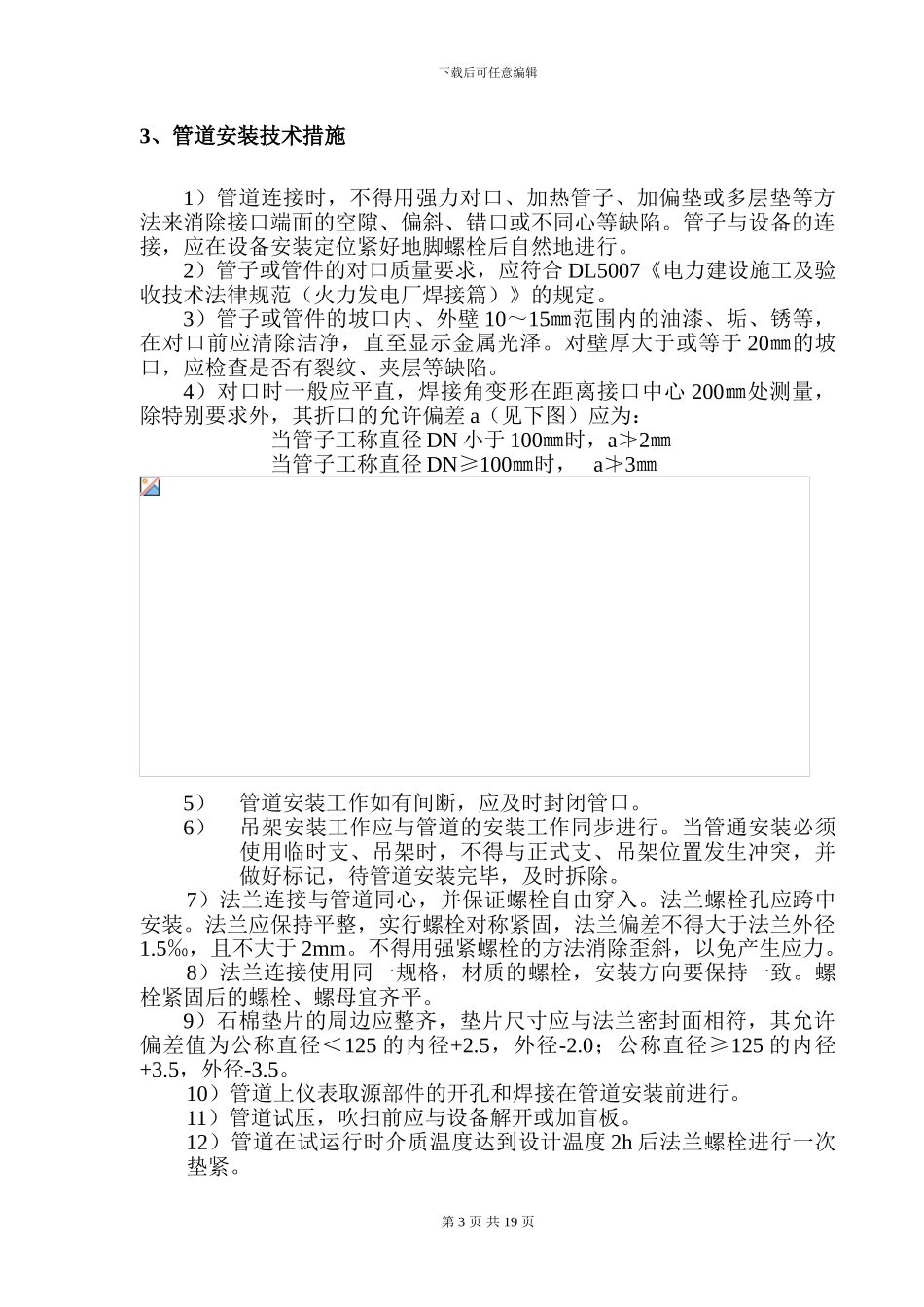

下载后可任意编辑一、工程概况HG-116-130/70-LM1 型热水循环硫化床锅炉是哈尔滨锅炉厂采纳先进的循环硫化床技术进行设计和制造的。该施工技术方案包括热网首站、点火油系统、油泵房、工业水、空压机室等五个单位工程的管道施工工程涉及管道材质 20﹟、Q235A.F、ABS、A3F、Q235-A 等五种材质，最高工作压力为 4.0Mpa, 温度从常温~130℃,涉及介质 39 种，此项工程将实行先上后下，局部予制，穿插施工和分散施工相结合的施工方法；为保证工程质量，保证合同工期内优质高效的完成锅炉辅机管道安装，除按图纸及安装说明书外，还要按相关法律规范的有关规定进行。为此编制该技术交底，该交底具有与图纸、法律规范等具有同等效力。二、编制依据《电力建设施工及验收技术法律规范》（锅炉机组篇）DL/T5047-95《电力建设施工及验收技术法律规范》（管道篇）DL5031-94《工业金属管道工程施工及验收法律规范》GB50235-97《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98热网首站设计图纸工业水管道设计图纸油泵房设备管道设计图纸点火油系统及管道设计图纸空压机室设备管道设计图纸三、主要工程量序号材质规格型号单位长度（m）120#个220#个320#个420#个520#个620#个720#个820#个920#个第 1 页 共 19 页下载后可任意编辑1020#个1120#个1220#个总计注：管道安装时，Φ60 以下管道为全氩弧焊接，Φ60 以上采纳氩弧打底，用 THJ507 盖面。四、管道安装1、管道预制1）管子切断前移值原有标识或切断后及时进行标识，标识一律使用记号笔或油漆标注。2）管子切口质量符合下列规定：（1）碳钢管道≤DN100 以下采纳机械切割；管径＞DN100 时碳钢采纳氧气—乙炔火焰切割。（2）切口表面平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。（3）切口端倾斜偏差不允许大于管外径的 1%，且不得超过 3mm。3）自由管段和封闭管段的加工尺寸允许偏差应符合下表：自由管段和封闭管段加工尺寸允许偏差 表 1项 目允许偏差自由管段封闭管段落长 度±10±1.5法兰面与管子中心垂直度DN＜1000.50.5100≤DN≤3001.01.0DN＞3002.02.0法兰螺栓孔对称水平度±1.6±1.64）预制完毕的管段，应将内部清理洁净，并及时封闭管口，保持管内清洁。2、管道安装前必须满足下列条件1）与管道安装有关的土建工程经检验合格并满足安装要求，并以办理交接手续。2）与管道连接的机械设备已找正合格，固定完毕。管道组成件及管通支、吊架已安装完毕检验合...
