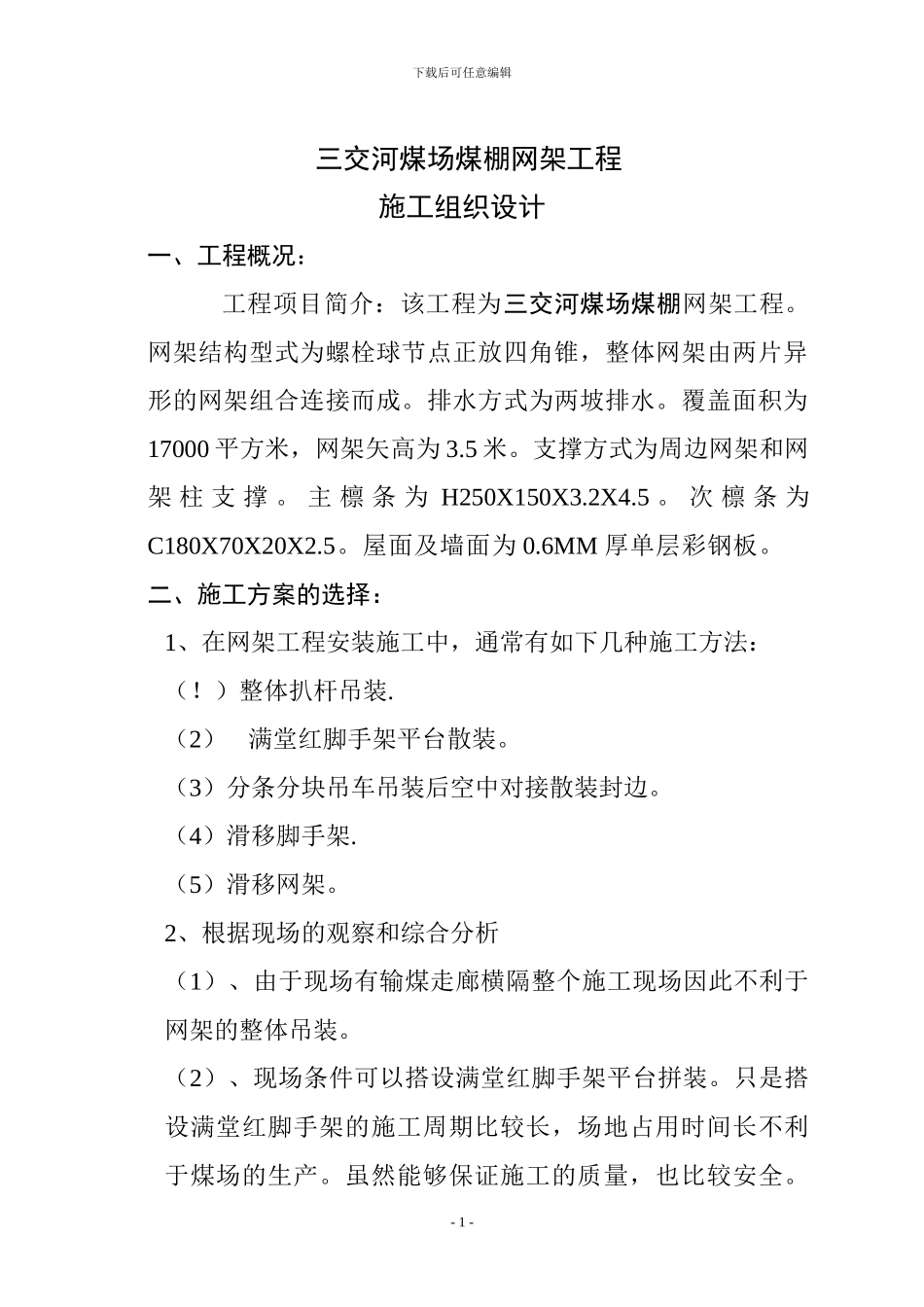

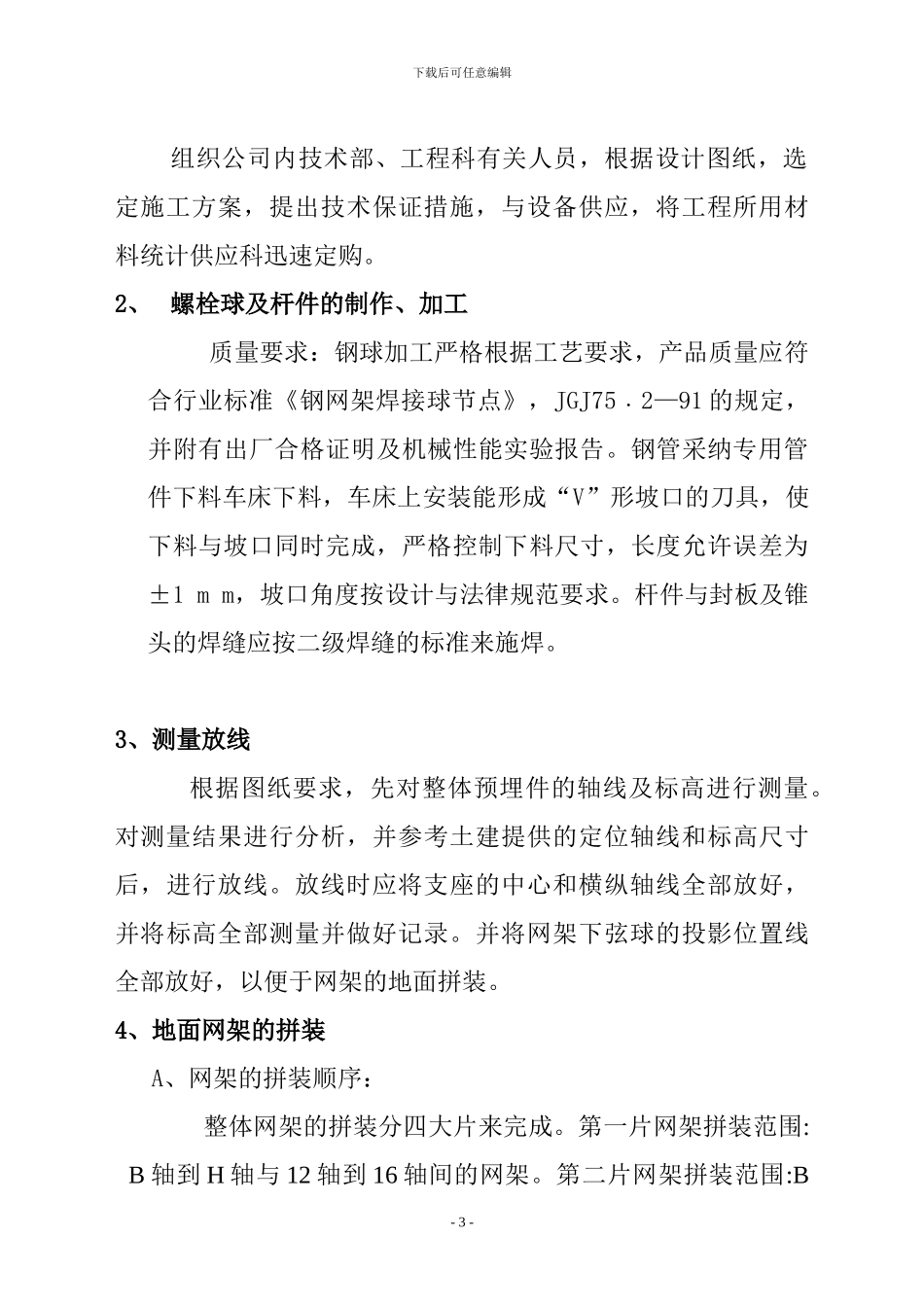

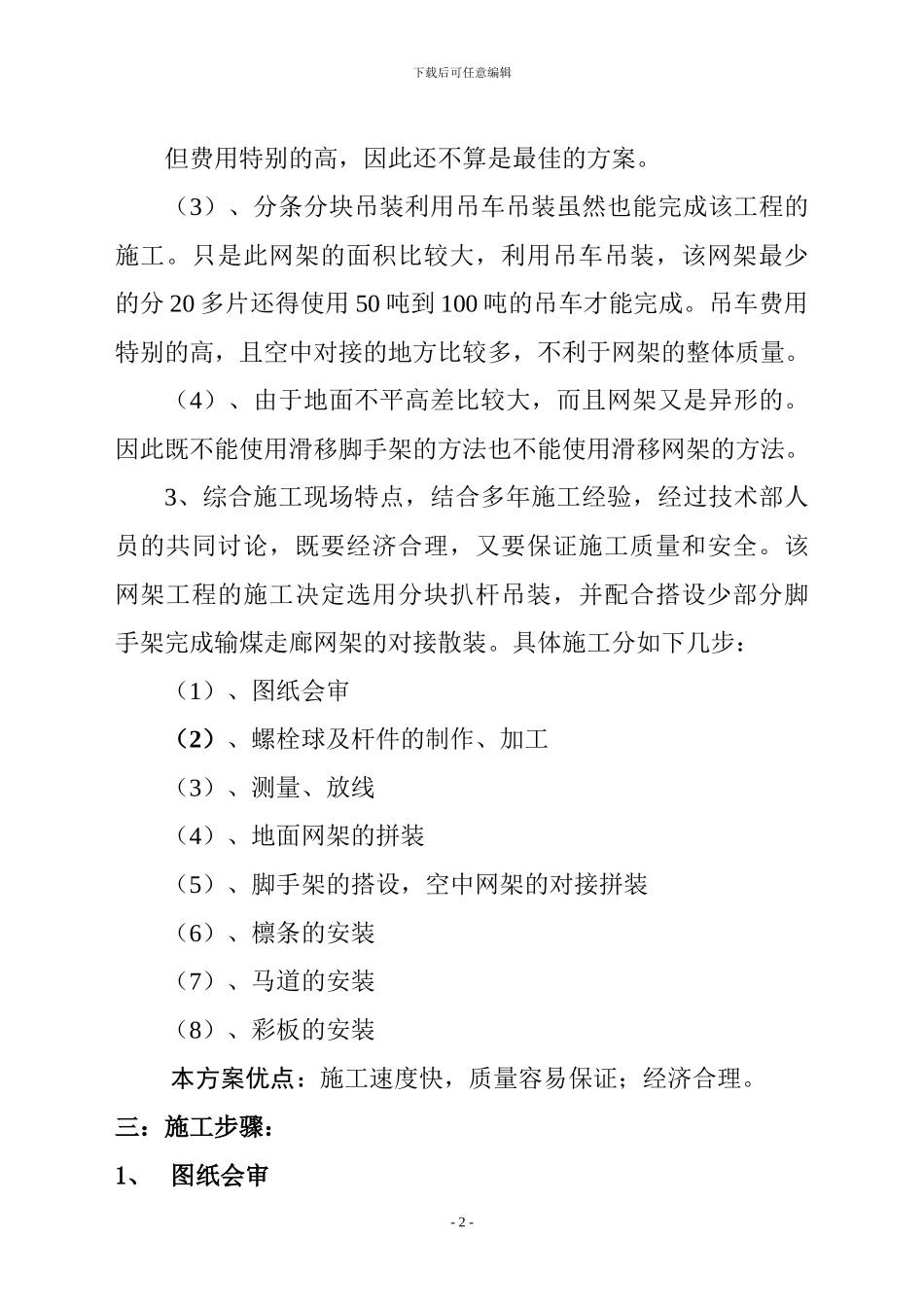

下载后可任意编辑三交河煤场煤棚网架工程施工组织设计一、工程概况：工程项目简介：该工程为三交河煤场煤棚网架工程。网架结构型式为螺栓球节点正放四角锥，整体网架由两片异形的网架组合连接而成。排水方式为两坡排水。覆盖面积为17000 平方米，网架矢高为 3.5 米。支撑方式为周边网架和网架 柱 支 撑 。 主 檩 条 为 H250X150X3.2X4.5 。 次 檩 条 为C180X70X20X2.5。屋面及墙面为 0.6MM 厚单层彩钢板。大 二、施工方案的选择：1、在网架工程安装施工中，通常有如下几种施工方法：（！）整体扒杆吊装.（2）满堂红脚手架平台散装。（3）分条分块吊车吊装后空中对接散装封边。（4）滑移脚手架.（5）滑移网架。2、根据现场的观察和综合分析（1）、由于现场有输煤走廊横隔整个施工现场因此不利于网架的整体吊装。（2）、现场条件可以搭设满堂红脚手架平台拼装。只是搭设满堂红脚手架的施工周期比较长，场地占用时间长不利于煤场的生产。虽然能够保证施工的质量，也比较安全。- 1 -下载后可任意编辑但费用特别的高，因此还不算是最佳的方案。（3）、分条分块吊装利用吊车吊装虽然也能完成该工程的施工。只是此网架的面积比较大，利用吊车吊装，该网架最少的分 20 多片还得使用 50 吨到 100 吨的吊车才能完成。吊车费用特别的高，且空中对接的地方比较多，不利于网架的整体质量。（4）、由于地面不平高差比较大，而且网架又是异形的。因此既不能使用滑移脚手架的方法也不能使用滑移网架的方法。3、综合施工现场特点，结合多年施工经验，经过技术部人员的共同讨论，既要经济合理，又要保证施工质量和安全。该网架工程的施工决定选用分块扒杆吊装，并配合搭设少部分脚手架完成输煤走廊网架的对接散装。具体施工分如下几步：（1）、图纸会审（2）、螺栓球及杆件的制作、加工（3）、测量、放线（4）、地面网架的拼装（5）、脚手架的搭设，空中网架的对接拼装（6）、檩条的安装（7）、马道的安装（8）、彩板的安装本方案优点：施工速度快，质量容易保证；经济合理。三：施工步骤：1、 图纸会审- 2 -下载后可任意编辑组织公司内技术部、工程科有关人员，根据设计图纸，选定施工方案，提出技术保证措施，与设备供应，将工程所用材料统计供应科迅速定购。2、 螺栓球及杆件的制作、加工质量要求：钢球加工严格根据工艺要求，产品质量应符合行业标准《钢网架焊接球节点》，JGJ75﹒2—91 的规定，并附有出厂合格证明及机械性能实...
