网架满堂脚手架专项施工方案VIP免费

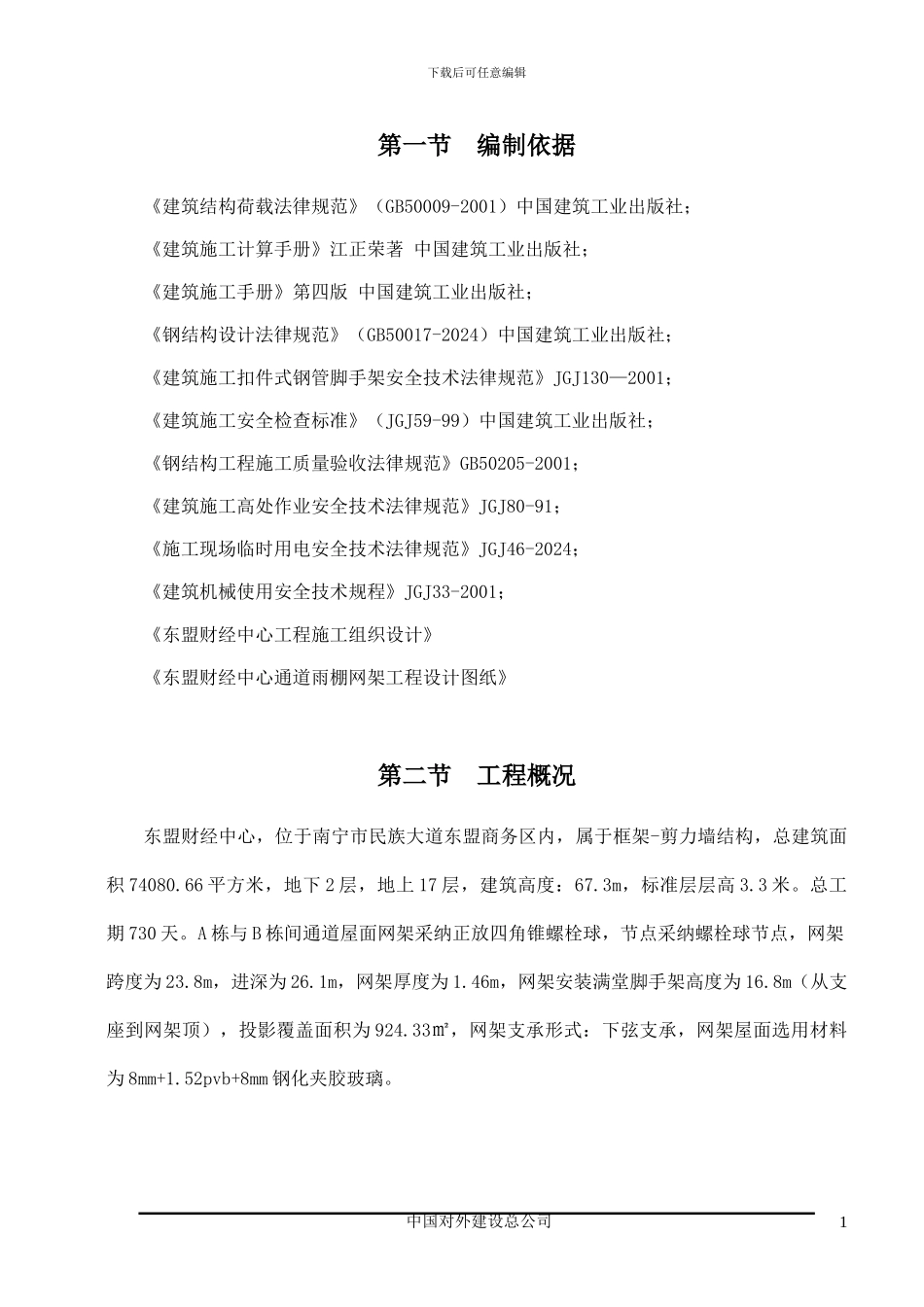

网架满堂脚手架专项施工方案_第1页
1/24
网架满堂脚手架专项施工方案_第2页
2/24
网架满堂脚手架专项施工方案_第3页
3/24
下载后可任意编辑第一节 编制依据《建筑结构荷载法律规范》(GB50009-2001)中国建筑工业出版社; 《建筑施工计算手册》江正荣著 中国建筑工业出版社; 《建筑施工手册》第四版 中国建筑工业出版社;《钢结构设计法律规范》(GB50017-2024)中国建筑工业出版社;《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2001;《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社;《钢结构工程施工质量验收法律规范》GB50205-2001;《建筑施工高处作业安全技术法律规范》JGJ80-91;《施工现场临时用电安全技术法律规范》JGJ46-2024;《建筑机械使用安全技术规程》JGJ33-2001;《东盟财经中心工程施工组织设计》《东盟财经中心通道雨棚网架工程设计图纸》第二节 工程概况东盟财经中心,位于南宁市民族大道东盟商务区内,属于框架-剪力墙结构,总建筑面积 74080.66 平方米,地下 2 层,地上 17 层,建筑高度:67.3m,标准层层高 3.3 米。总工期 730 天。A 栋与 B 栋间通道屋面网架采纳正放四角锥螺栓球,节点采纳螺栓球节点,网架跨度为 23.8m,进深为 26.1m,网架厚度为 1.46m,网架安装满堂脚手架高度为 16.8m(从支座到网架顶),投影覆盖面积为 924.33㎡,网架支承形式:下弦支承,网架屋面选用材料为 8mm+1.52pvb+8mm 钢化夹胶玻璃。 中国对外建设总公司1下载后可任意编辑第三节 满堂脚手架搭设方案选用根据网架的实际安装方法,在脚手架顶面主要为网架构件、脚手片、安装人员及安装工具:扳手、管子钳、垫板及备用小配件,椐此,根据《建筑结构荷载法律规范》、《建筑施工扣件式钢管脚手架安全技术法律规范》和《建筑施工扣式钢管模板支架技术规程》中的相关荷载取值,取网架荷载标准值:0.5KN/㎡,施工人员及安装工具等标准值(考虑网架拼装特点),取 1.6 KN/㎡。由于网架安装面积大,高度高,为减少人员的搬运,充分利用塔吊的垂直吊装功能,在脚手架顶面设置两个材料临时堆放点,每个平台上每次最多可堆放 10 吊,且每吊重量不得超过 500㎏,并须分散堆放,每个吊点上有专人负责,严格控制荷载不大于 200㎏/㎡。一、搭设准备工作在脚手架搭设前,应做好以下准备工作:1、据施工方案的要求,应由技术人员对参加脚手架搭设的有关人员进行全面的技术交底。2、应对搭设用的钢管、扣件、脚手片、铁丝等进行检查验收,不合格的构配件严禁使用,经检验合格的构配件应按品种、规格分类堆放整齐。3、清除地面...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

网架满堂脚手架专项施工方案
