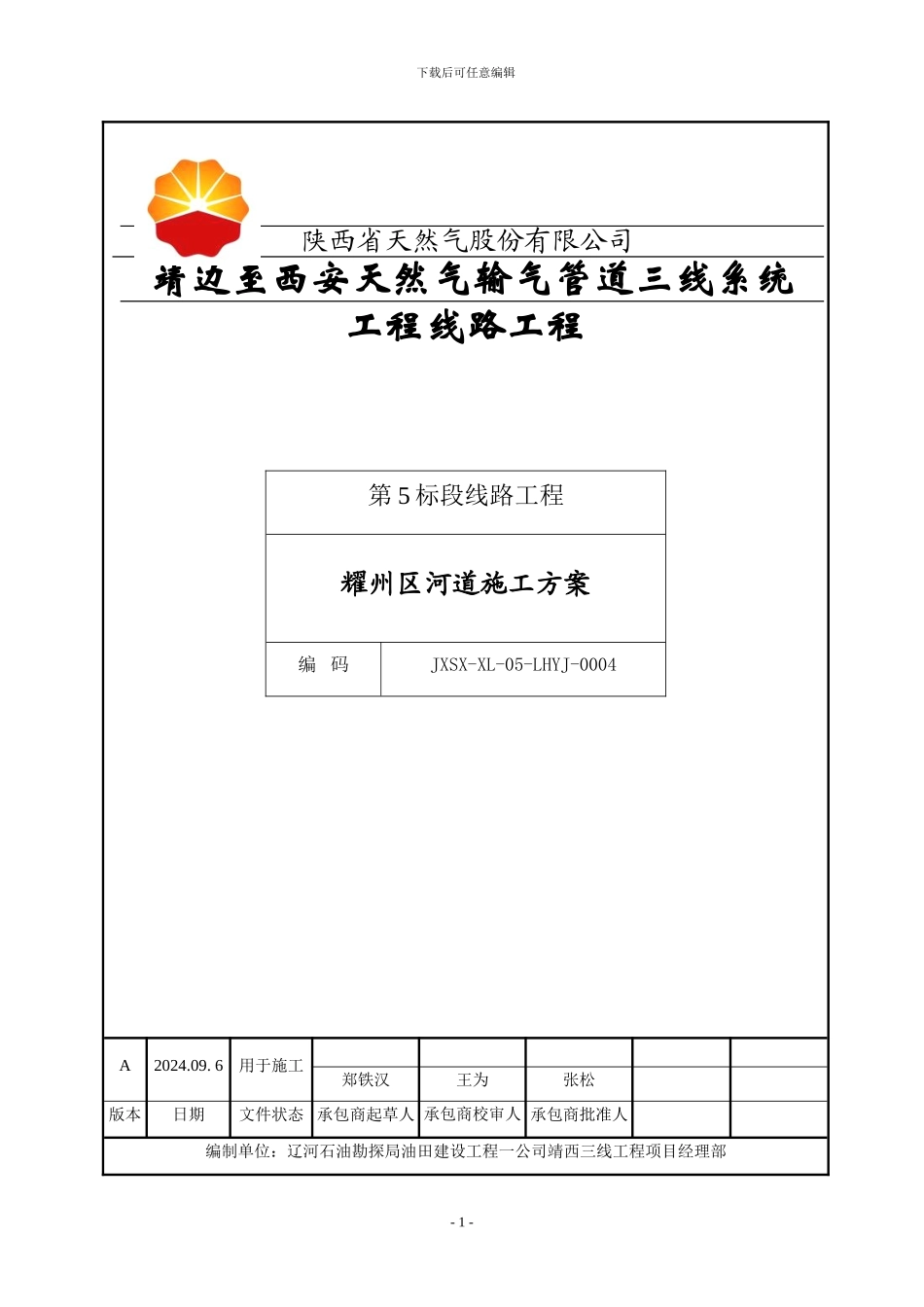

下载后可任意编辑陕西省天然气股份有限公司靖边至西安天然气输气管道三线系统工程线路工程第 5 标段线路工程耀州区河道施工方案编 码JXSX-XL-05-LHYJ-0004A2024.09. 6用于施工郑铁汉王为张松版本日期文件状态 承包商起草人 承包商校审人 承包商批准人编制单位：辽河石油勘探局油田建设工程一公司靖西三线工程项目经理部- 1 -下载后可任意编辑目 录1.0 河流穿越施工方案..................................................................................................11.1直接开挖法..................................................................................................11.2围堰倒流法..................................................................................................12.0 环保措施..................................................................................................................43.0 河谷管道施工安全措施..........................................................................................5- 2 -下载后可任意编辑河流穿越施工方案1.0 河流穿越施工方案耀州区境内靖西三线工程管道穿越沮河、桃沟合计 31 次。对于季节性河流可选择在枯水期直接开挖方法，丰水期采纳围堰倒流法。1.1 直接开挖法季节性河流在枯水季节时，采纳直接开挖法施工，施工时除了不用筑坝导流以外，其它各个工序与围堰导流法均相同，见围堰导流法。1.2 围堰倒流法1.2.1施工程序1.2.2测量放线1、测量放线时，应根据本穿越施工图纸设计的穿越控制桩及线路定位桩坐标点，采纳测量仪器引出相对坐标点和标高，放出管沟中心线、沟宽位置。2、针对设计不同的稳管段、弯头处及护岸堡坎处，进行放线并作出标记。同时，应根据施工方案确定的围堰堰体及组焊场地的位置、几何尺寸和施工场地平面布置，一并放线标记。3、在控制桩测量放线验收合格后，实行措施对测量控制桩进行全过程保护。4、与沿线地方部门协调和变更：放线过程中，应与有关部门联系，取得管线穿越乡村土路、地面及地下障碍物、林区、经济作物区等的通过权。必要时可与地方各有关部门和人员联系，共同看线，现场确认。5、移桩：在划线完毕后，清扫施工作业带时应保留控制桩在原位，假如桩位难以保留，应将管线桩平行移动至堆土一侧的占地边界线以内，- 1 -施工准备导流筑坝测量放线管沟开挖穿越段预制、检验、补口...
