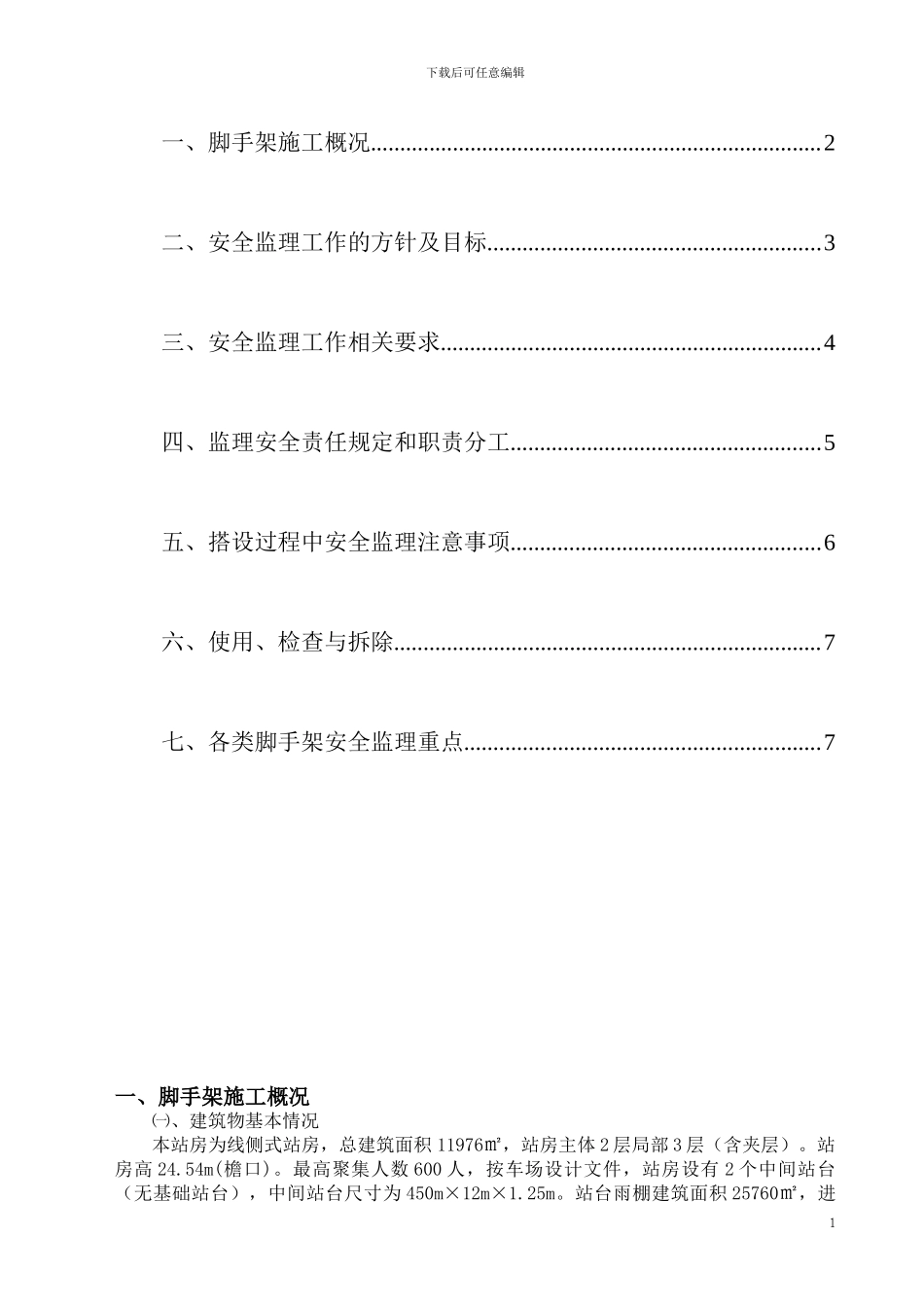

旅客站房及站场相关工程脚手架施工安全监理实施细则编制： 审定： 建设监理有限责任公司二 0 一一年元月十五日目 录 下载后可任意编辑一、脚手架施工概况.............................................................................2二、安全监理工作的方针及目标.........................................................3三、安全监理工作相关要求.................................................................4四、监理安全责任规定和职责分工.....................................................5五、搭设过程中安全监理注意事项.....................................................6六、使用、检查与拆除.........................................................................7七、各类脚手架安全监理重点.............................................................7一、脚手架施工概况㈠、建筑物基本情况本站房为线侧式站房，总建筑面积 11976㎡，站房主体 2 层局部 3 层（含夹层）。站房高 24.54m(檐口)。最高聚集人数 600 人，按车场设计文件，站房设有 2 个中间站台（无基础站台），中间站台尺寸为 450m×12m×1.25m。站台雨棚建筑面积 25760㎡，进1下载后可任意编辑站天桥建筑面积 995㎡。㈡本工程施工现场脚手架采纳主要材料 钢管 φ48*32mm，Q235 钢管，长度为：1.2m、3m、4m，6m； 扣件为回转扣件、十字扣件、对接扣件等，符合 GBl5831 规定； 脚手板：采纳松木脚手板，厚度不小于 50mm，符合 GBJ5 中二级材质规定； 防护网=绿色密目安全网 1.5*6.Om(网目 3.5*3.5mm)，安全小兜网 1.5*6.Om； 钢丝绳 12.5#。㈢本工程脚手架搭设形状和高度为：脚手架形式为双排外架，南北长 216m，东西长63m。本工程整个外立面虽比较方正，但楼板进出较多，给外立面架子施工带来难度。㈣本工程脚手架的难点和重点：1、脚手架的支模架部分概况：⑴ 梁的截面尺寸类型多，大体可分为 7 种，其结构形式主要分为预应力框架梁和次梁两种；⑵150mm 截面厚的楼板，钢管支模架，立杆横距 900mm，纵距 900mm，木枋 60*80mm的间距 300mm，扣件在楼板纵向或横向水平杆与立杆连接处采纳双扣件；⑶300*1200mm 截面的次梁钢管支模架，立杆横距 700mm，纵距 900mm，横向支撑钢管 300mm，梁底 3 根 60*80mm 的木枋间距 150mm，梁底纵向或横向水平杆与立杆连接处采纳双扣件；⑷450*1...
