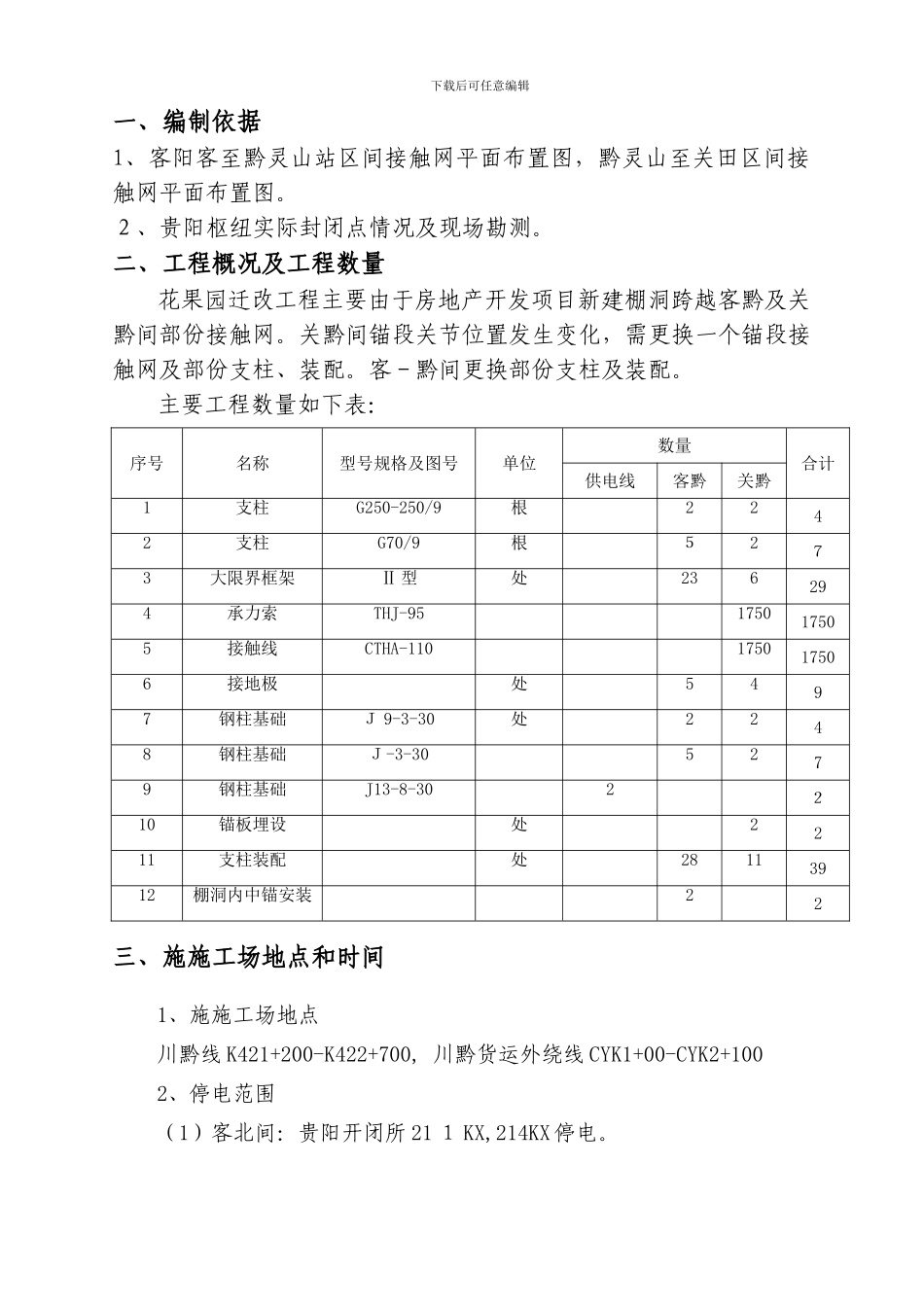

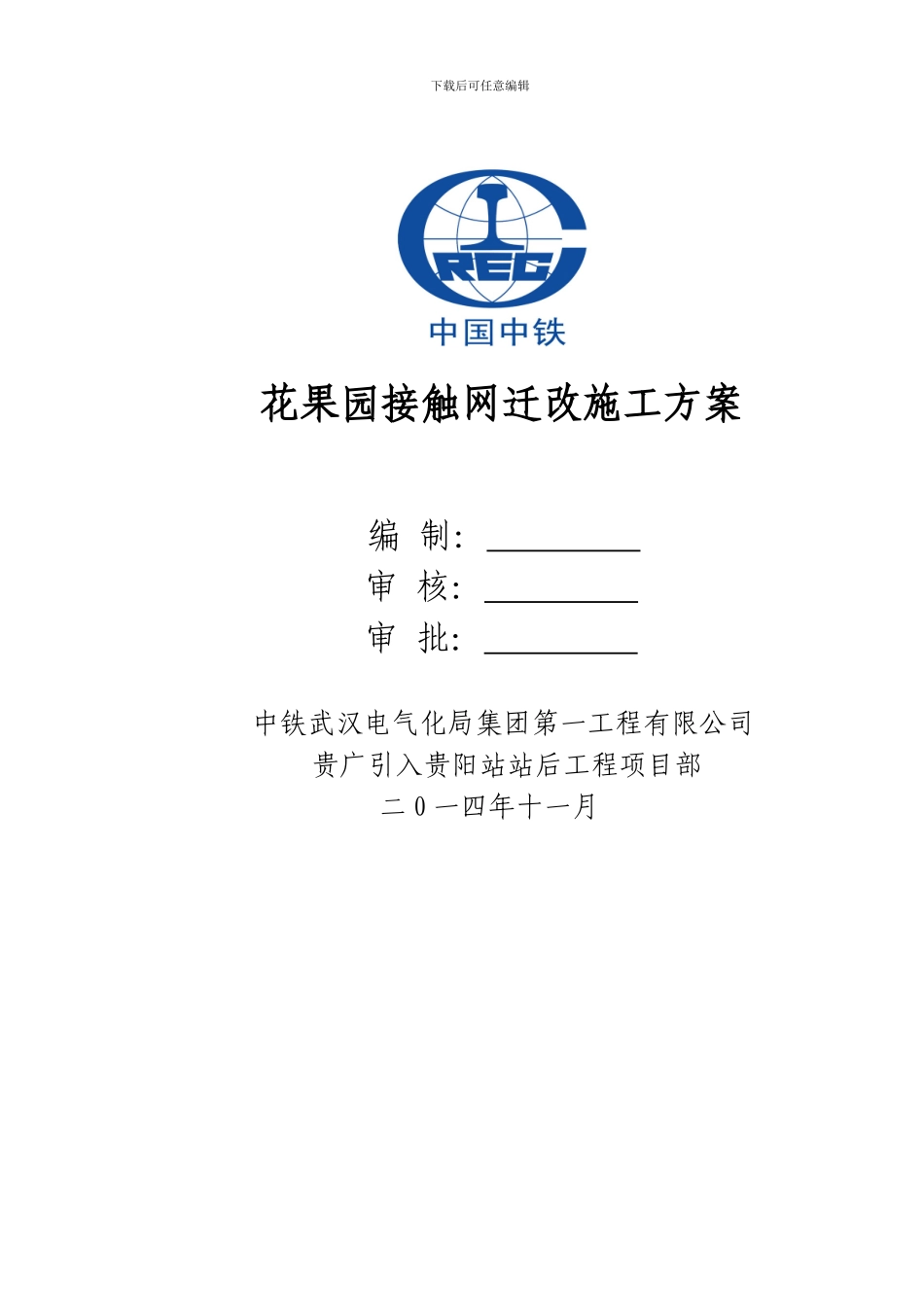

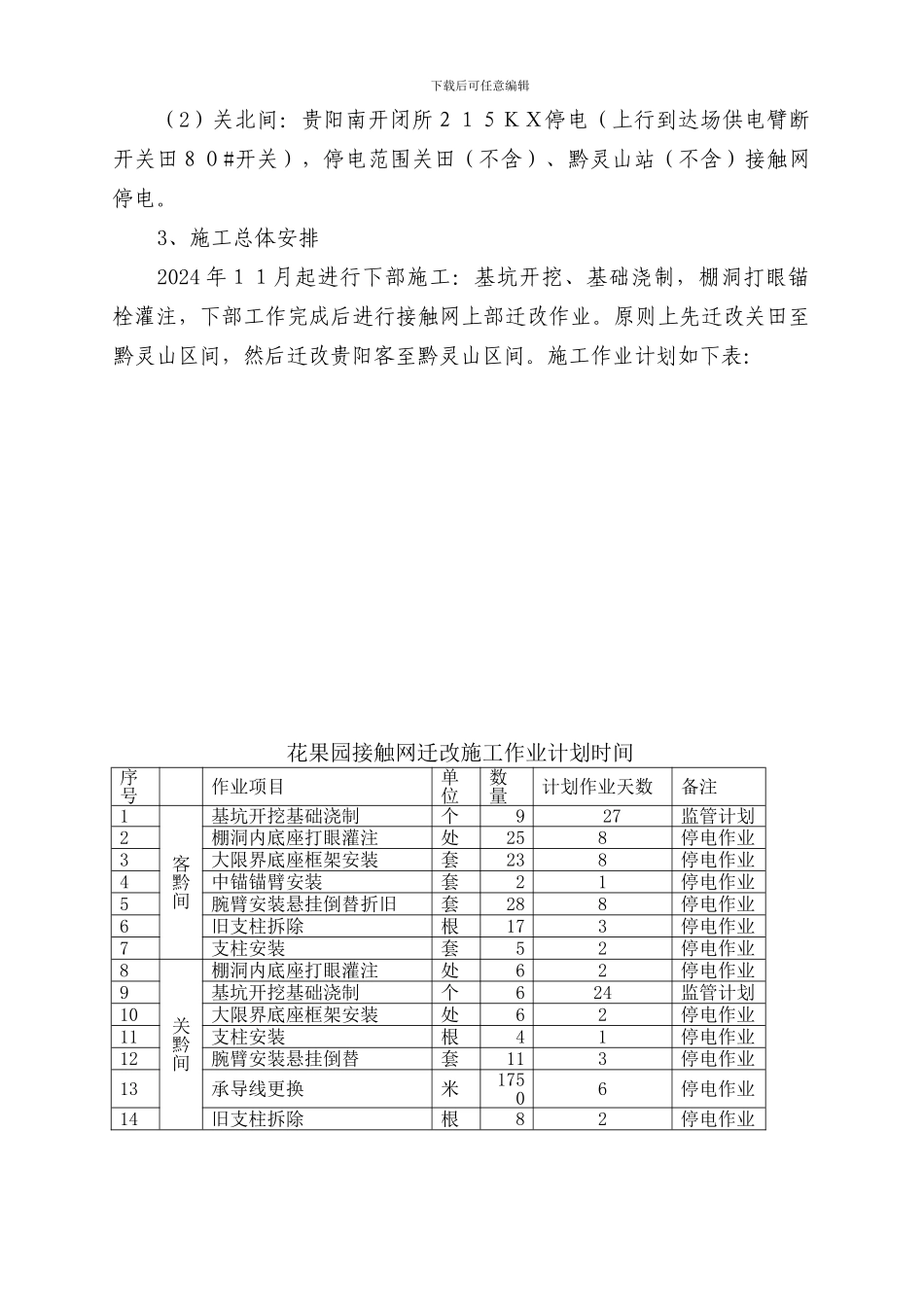

下载后可任意编辑花果园接触网迁改施工方案编 制： 审 核： 审 批： 中铁武汉电气化局集团第一工程有限公司 贵广引入贵阳站站后工程项目部二 0 一四年十一月下载后可任意编辑一、编制依据1、客阳客至黔灵山站区间接触网平面布置图，黔灵山至关田区间接触网平面布置图。２、贵阳枢纽实际封闭点情况及现场勘测。二、工程概况及工程数量花果园迁改工程主要由于房地产开发项目新建棚洞跨越客黔及关黔间部份接触网。关黔间锚段关节位置发生变化，需更换一个锚段接触网及部份支柱、装配。客－黔间更换部份支柱及装配。主要工程数量如下表：序号名称型号规格及图号单位数量合计供电线客黔关黔1支柱G250-250/9根 2242支柱G70/9根 ５2７3大限界框架Ⅱ 型处 236294承力索THJ-95 175017505接触线CTHA-110 175017506接地极 处 5497钢柱基础Ｊ 9-3-30处 2248钢柱基础Ｊ-3-30 5279钢柱基础J13-8-30 2 ２10锚板埋设 处 2211支柱装配 处 28113912棚洞内中锚安装 2 2三、施施工场地点和时间1、施施工场地点川黔线 K421+200-K422+700, 川黔货运外绕线 CYK1+00-CYK2+1002、停电范围（1）客北间：贵阳开闭所 21 １ KX,214KX 停电。下载后可任意编辑（2）关北间：贵阳南开闭所２１５ＫＸ停电（上行到达场供电臂断开关田８０#开关），停电范围关田（不含）、黔灵山站（不含）接触网停电。3、施工总体安排2024 年１１月起进行下部施工：基坑开挖、基础浇制，棚洞打眼锚栓灌注，下部工作完成后进行接触网上部迁改作业。原则上先迁改关田至黔灵山区间，然后迁改贵阳客至黔灵山区间。施工作业计划如下表：花果园接触网迁改施工作业计划时间序号 作业项目单位数量计划作业天数备注1客黔间基坑开挖基础浇制个9 27监管计划2棚洞内底座打眼灌注处258停电作业3大限界底座框架安装套238停电作业4中锚锚臂安装套21停电作业5腕臂安装悬挂倒替折旧套288停电作业6旧支柱拆除根173停电作业7支柱安装套52停电作业8关黔间棚洞内底座打眼灌注处62停电作业9基坑开挖基础浇制个624监管计划10大限界底座框架安装处62停电作业11支柱安装根41停电作业12腕臂安装悬挂倒替套113停电作业13承导线更换米17506停电作业14旧支柱拆除根82停电作业下载后可任意编辑四、施工方案（一）、基坑开挖基础浇制路基面级配碎石、土质较硬地段钻孔机无法开挖时，采纳空压机配合人工开挖方式将级配碎石及硬路基面用风镐开凿出基坑工作面后，再用钻孔机钻孔；当基坑位于石质地...
