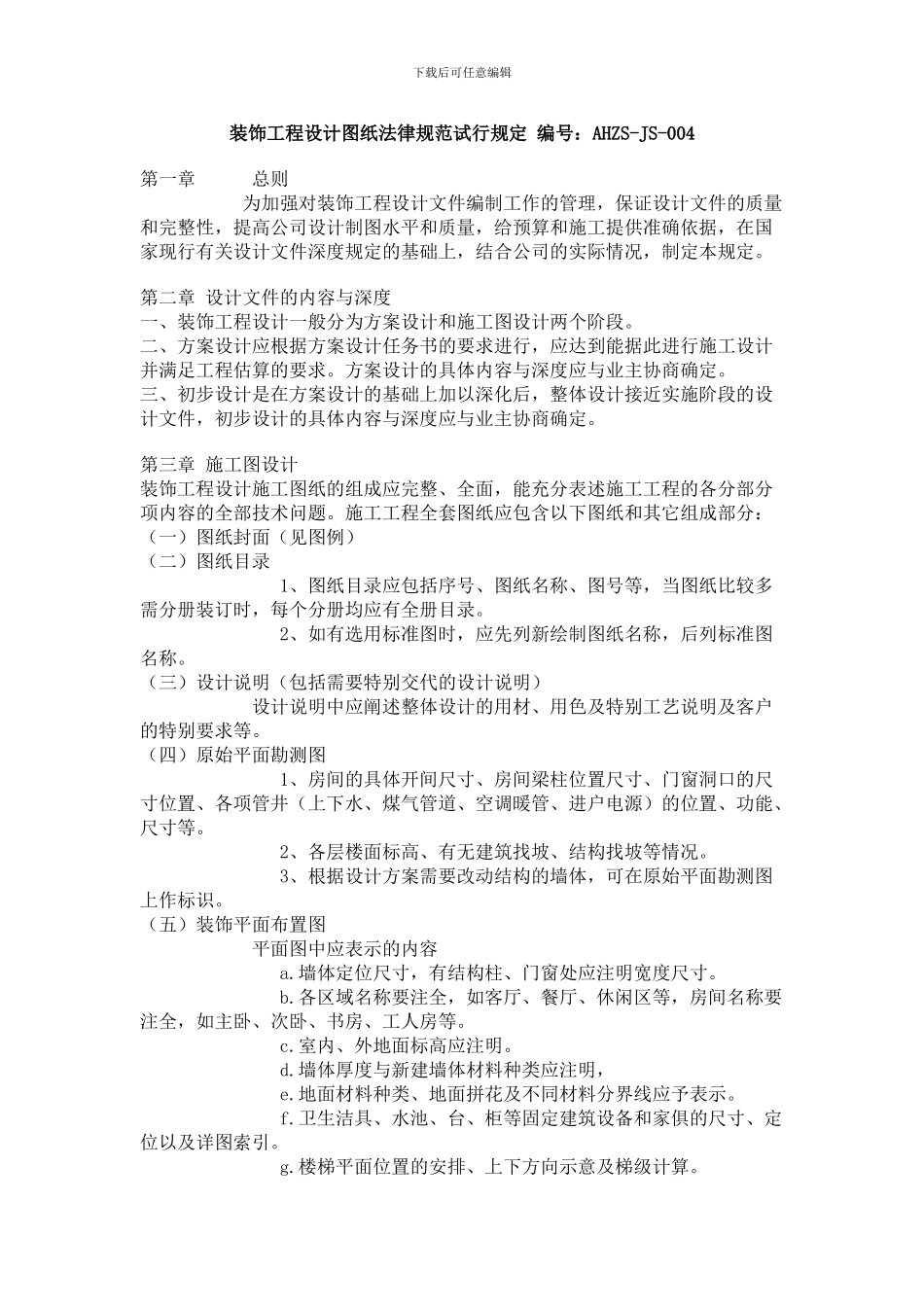

下载后可任意编辑装饰工程设计图纸法律规范试行规定 编号：AHZS-JS-004第一章 总则 为加强对装饰工程设计文件编制工作的管理，保证设计文件的质量和完整性，提高公司设计制图水平和质量，给预算和施工提供准确依据，在国家现行有关设计文件深度规定的基础上，结合公司的实际情况，制定本规定。第二章 设计文件的内容与深度一、装饰工程设计一般分为方案设计和施工图设计两个阶段。二、方案设计应根据方案设计任务书的要求进行，应达到能据此进行施工设计并满足工程估算的要求。方案设计的具体内容与深度应与业主协商确定。三、初步设计是在方案设计的基础上加以深化后，整体设计接近实施阶段的设计文件，初步设计的具体内容与深度应与业主协商确定。第三章 施工图设计装饰工程设计施工图纸的组成应完整、全面，能充分表述施工工程的各分部分项内容的全部技术问题。施工工程全套图纸应包含以下图纸和其它组成部分：（一）图纸封面（见图例）（二）图纸目录 1、图纸目录应包括序号、图纸名称、图号等，当图纸比较多需分册装订时，每个分册均应有全册目录。 2、如有选用标准图时，应先列新绘制图纸名称，后列标准图名称。（三）设计说明（包括需要特别交代的设计说明） 设计说明中应阐述整体设计的用材、用色及特别工艺说明及客户的特别要求等。（四）原始平面勘测图 1、房间的具体开间尺寸、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井（上下水、煤气管道、空调暖管、进户电源）的位置、功能、尺寸等。 2、各层楼面标高、有无建筑找坡、结构找坡等情况。 3、根据设计方案需要改动结构的墙体，可在原始平面勘测图上作标识。（五）装饰平面布置图 平面图中应表示的内容 a.墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸。 b.各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房、工人房等。 c.室内、外地面标高应注明。 d.墙体厚度与新建墙体材料种类应注明， e.地面材料种类、地面拼花及不同材料分界线应予表示。 f.卫生洁具、水池、台、柜等固定建筑设备和家俱的尺寸、定位以及详图索引。 g.楼梯平面位置的安排、上下方向示意及梯级计算。下载后可任意编辑 h.有关节点详细或局部放大图的索引。 i.门的编号及开启方向。 j.活动家俱布置及盆景、雕塑、工艺品等的配置。（六）天花布置图 天花布置图应表示的内容与要求如下： 1、天花造型尺寸定位及详图索引。 2、房间名称应注全。并应标注天...
