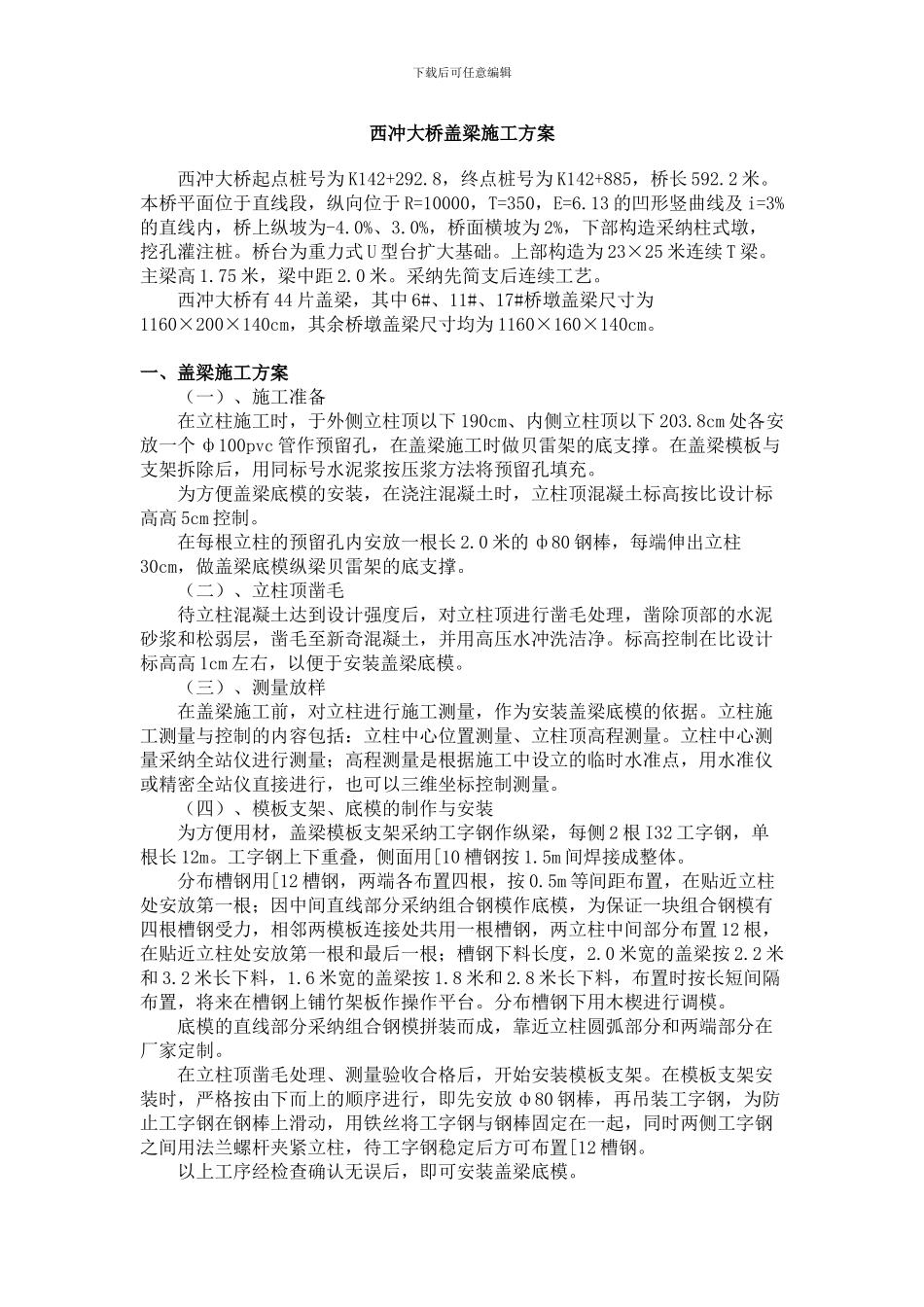

西冲大桥盖梁施工方案_第1页
1/11

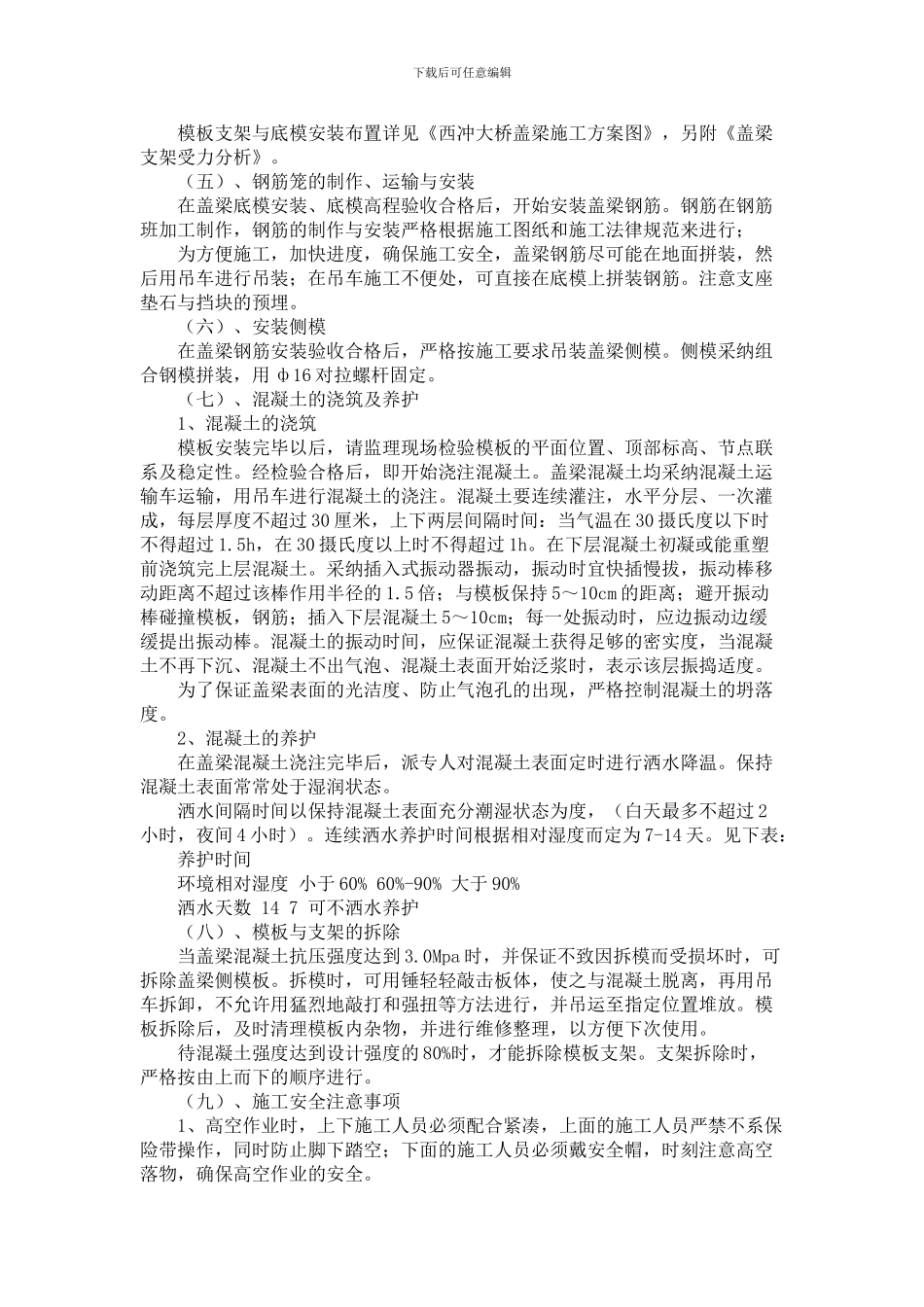

西冲大桥盖梁施工方案_第2页
2/11

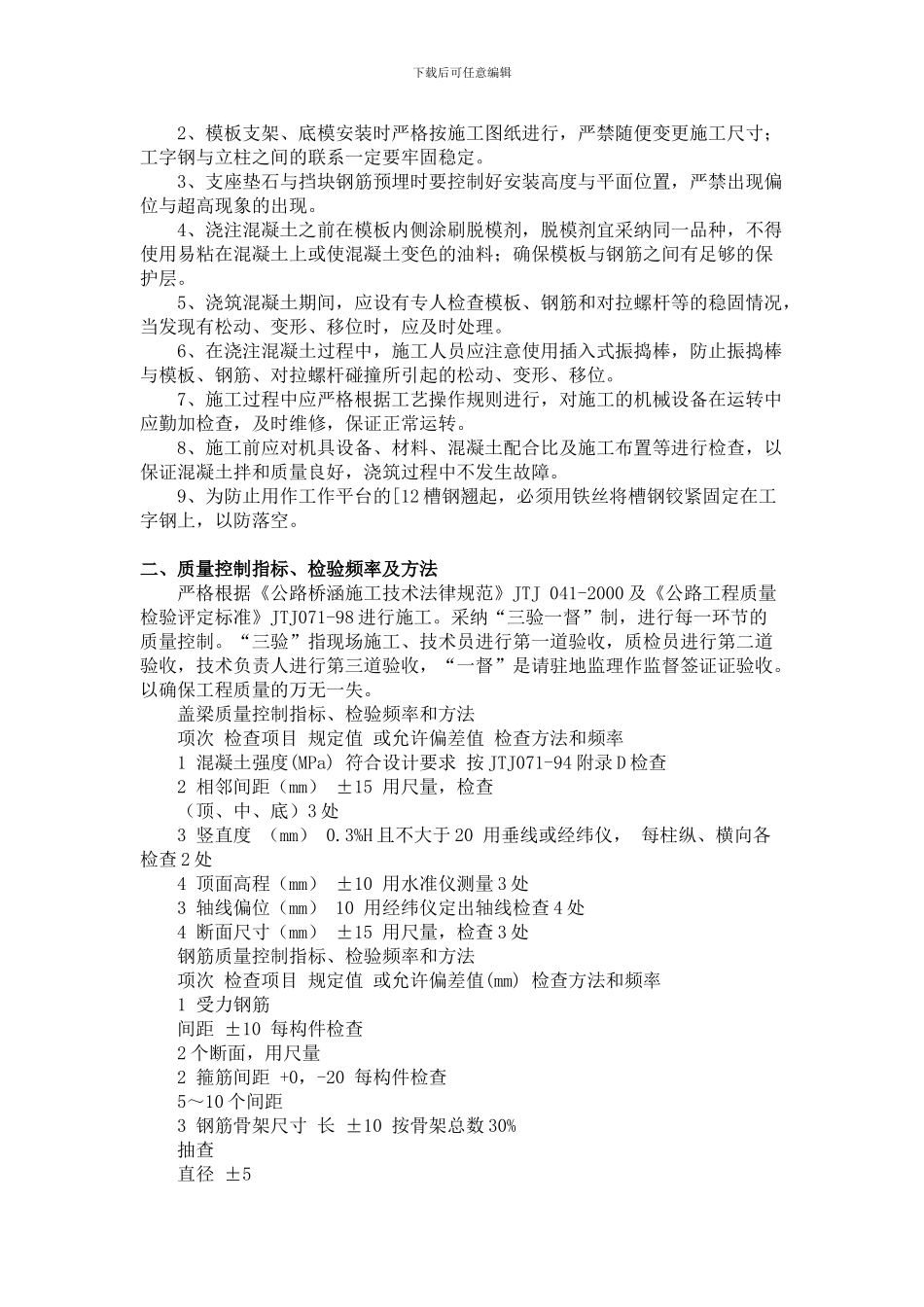

西冲大桥盖梁施工方案_第3页
3/11
下载后可任意编辑西冲大桥盖梁施工方案 西冲大桥起点桩号为 K142+292.8,终点桩号为 K142+885,桥长 592.2 米。本桥平面位于直线段,纵向位于 R=10000,T=350,E=6.13 的凹形竖曲线及 i=3%的直线内,桥上纵坡为-4.0%、3.0%,桥面横坡为 2%,下部构造采纳柱式墩,挖孔灌注桩。桥台为重力式 U 型台扩大基础。上部构造为 23×25 米连续 T 梁。主梁高 1.75 米,梁中距 2.0 米。采纳先简支后连续工艺。 西冲大桥有 44 片盖梁,其中 6#、11#、17#桥墩盖梁尺寸为1160×200×140cm,其余桥墩盖梁尺寸均为 1160×160×140cm。 一、盖梁施工方案 (一)、施工准备 在立柱施工时,于外侧立柱顶以下 190cm、内侧立柱顶以下 203.8cm 处各安放一个 ф100pvc 管作预留孔,在盖梁施工时做贝雷架的底支撑。在盖梁模板与支架拆除后,用同标号水泥浆按压浆方法将预留孔填充。 为方便盖梁底模的安装,在浇注混凝土时,立柱顶混凝土标高按比设计标高高 5cm 控制。 在每根立柱的预留孔内安放一根长 2.0 米的 ф80 钢棒,每端伸出立柱30cm,做盖梁底模纵梁贝雷架的底支撑。 (二)、立柱顶凿毛 待立柱混凝土达到设计强度后,对立柱顶进行凿毛处理,凿除顶部的水泥砂浆和松弱层,凿毛至新奇混凝土,并用高压水冲洗洁净。标高控制在比设计标高高 1cm 左右,以便于安装盖梁底模。 (三)、测量放样 在盖梁施工前,对立柱进行施工测量,作为安装盖梁底模的依据。立柱施工测量与控制的内容包括:立柱中心位置测量、立柱顶高程测量。立柱中心测量采纳全站仪进行测量;高程测量是根据施工中设立的临时水准点,用水准仪或精密全站仪直接进行,也可以三维坐标控制测量。 (四)、模板支架、底模的制作与安装 为方便用材,盖梁模板支架采纳工字钢作纵梁,每侧 2 根 I32 工字钢,单根长 12m。工字钢上下重叠,侧面用[10 槽钢按 1.5m 间焊接成整体。 分布槽钢用[12 槽钢,两端各布置四根,按 0.5m 等间距布置,在贴近立柱处安放第一根;因中间直线部分采纳组合钢模作底模,为保证一块组合钢模有四根槽钢受力,相邻两模板连接处共用一根槽钢,两立柱中间部分布置 12 根,在贴近立柱处安放第一根和最后一根;槽钢下料长度,2.0 米宽的盖梁按 2.2 米和 3.2 米长下料,1.6 米宽的盖梁按 1.8 米和 2.8 米长下料,布置时按长短间隔布置,将来在槽钢上铺竹架板作操作平台。分布槽钢下用木楔进行调模。 底模的直线部...
