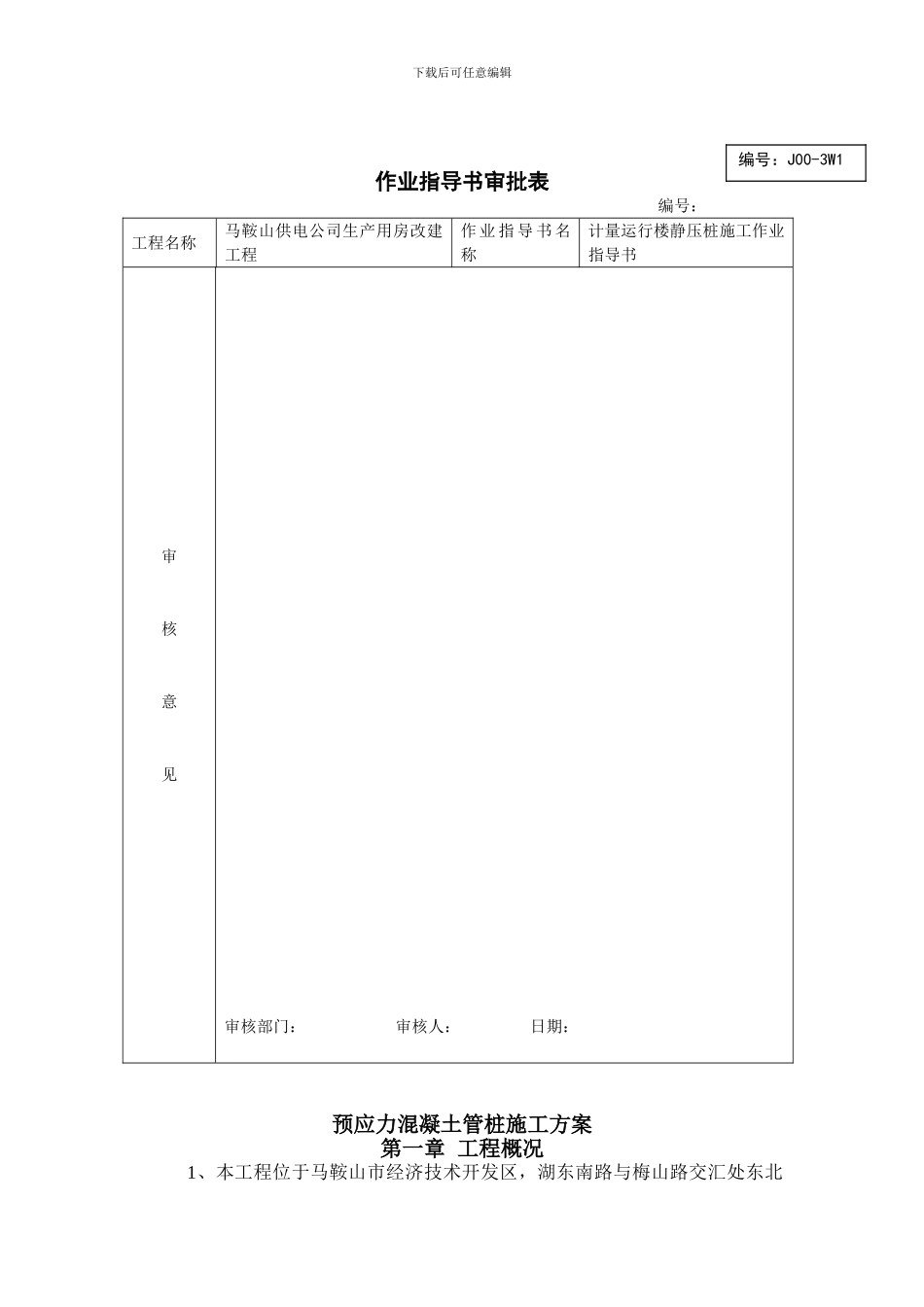

2/6
计量运行楼预应力混凝土管桩施工方案_第3页

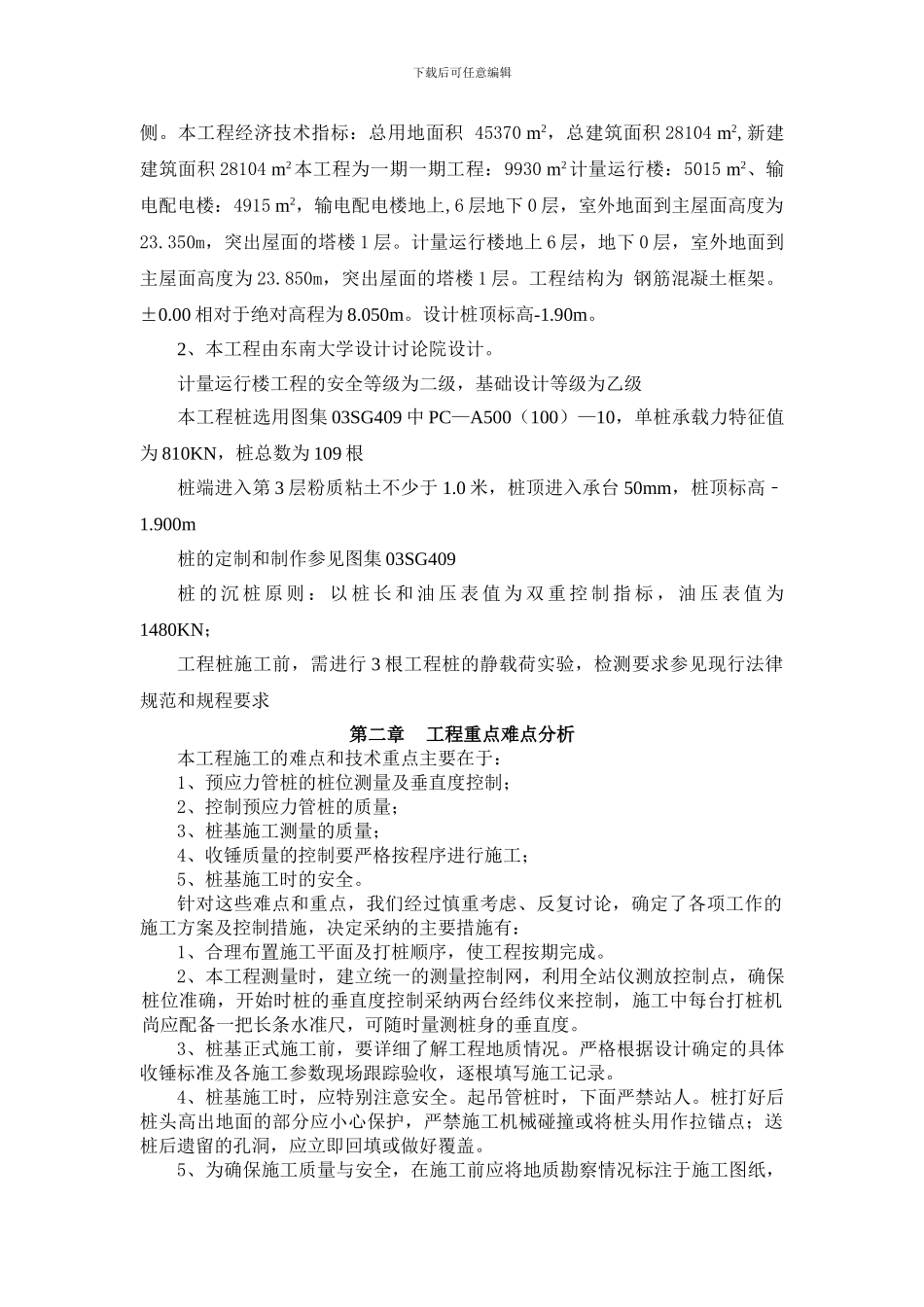

3/6
下载后可任意编辑作 业 指 导 书编 号: MAS-JZ-01-1工程名称:马鞍山供电公司生产用房改建工程方案名称:静力压桩工程作业指导书编制单位:安徽电力建设第一工程公司马鞍山供电公司生产用房改建工程项目部批 准:安 全: 质 量: 工 程:审 核:编 制:时间:时间:时间:时间:时间:时间:出版日期2024 年 月 日版 次第一版下载后可任意编辑作业指导书审批表 编号:工程名称马鞍山供电公司生产用房改建工程作 业 指 导 书 名称计量运行楼静压桩施工作业指导书审核 意 见审核部门: 审核人: 日期: 预应力混凝土管桩施工方案第一章 工程概况 1、本工程位于马鞍山市经济技术开发区,湖东南路与梅山路交汇处东北编号:J00-3W1下载后可任意编辑侧。本工程经济技术指标:总用地面积 45370 m2,总建筑面积 28104 m2,新建建筑面积 28104 m2本工程为一期一期工程:9930 m2计量运行楼:5015 m2、输电配电楼:4915 m2,输电配电楼地上,6 层地下 0 层,室外地面到主屋面高度为23.350m,突出屋面的塔楼 1 层。计量运行楼地上 6 层,地下 0 层,室外地面到主屋面高度为 23.850m,突出屋面的塔楼 1 层。工程结构为 钢筋混凝土框架。±0.00 相对于绝对高程为 8.050m。设计桩顶标高-1.90m。2、本工程由东南大学设计讨论院设计。计量运行楼工程的安全等级为二级,基础设计等级为乙级本工程桩选用图集 03SG409 中 PC—A500(100)—10,单桩承载力特征值为 810KN,桩总数为 109 根桩端进入第 3 层粉质粘土不少于 1.0 米,桩顶进入承台 50mm,桩顶标高﹣1.900m桩的定制和制作参见图集 03SG409桩 的 沉 桩 原 则 : 以 桩 长 和 油 压 表 值 为 双 重 控 制 指 标 , 油 压 表 值 为1480KN;工程桩施工前,需进行 3 根工程桩的静载荷实验,检测要求参见现行法律规范和规程要求第二章工程重点难点分析本工程施工的难点和技术重点主要在于:1、预应力管桩的桩位测量及垂直度控制;2、控制预应力管桩的质量;3、桩基施工测量的质量;4、收锤质量的控制要严格按程序进行施工;5、桩基施工时的安全。针对这些难点和重点,我们经过慎重考虑、反复讨论,确定了各项工作的施工方案及控制措施,决定采纳的主要措施有:1、合理布置施工平面及打桩顺序,使工程按期完成。2、本工程测量时,建立统一的测量控制网,利用全站仪测放控制点,确保桩位准确,开始时桩的垂直度控制...
