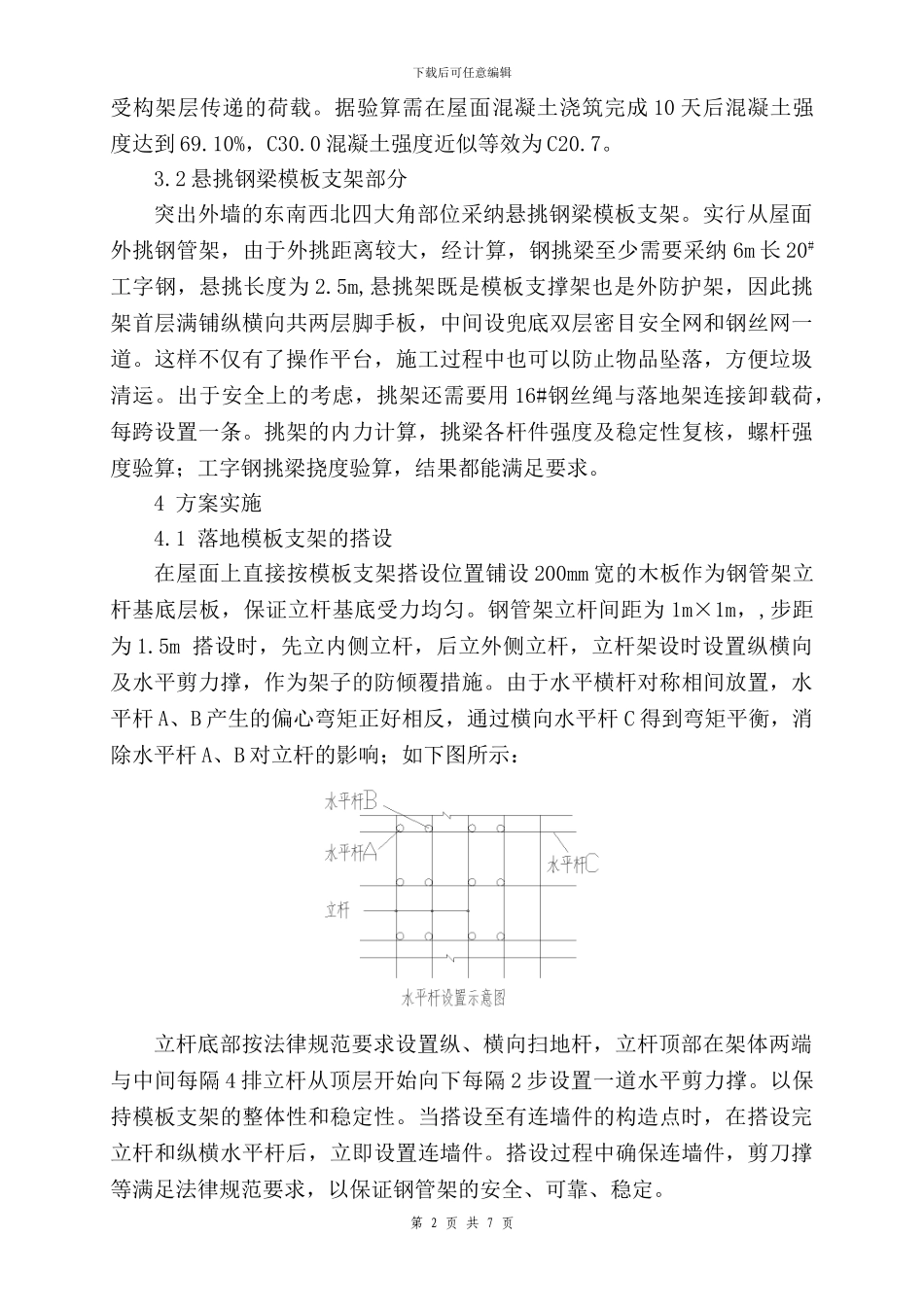

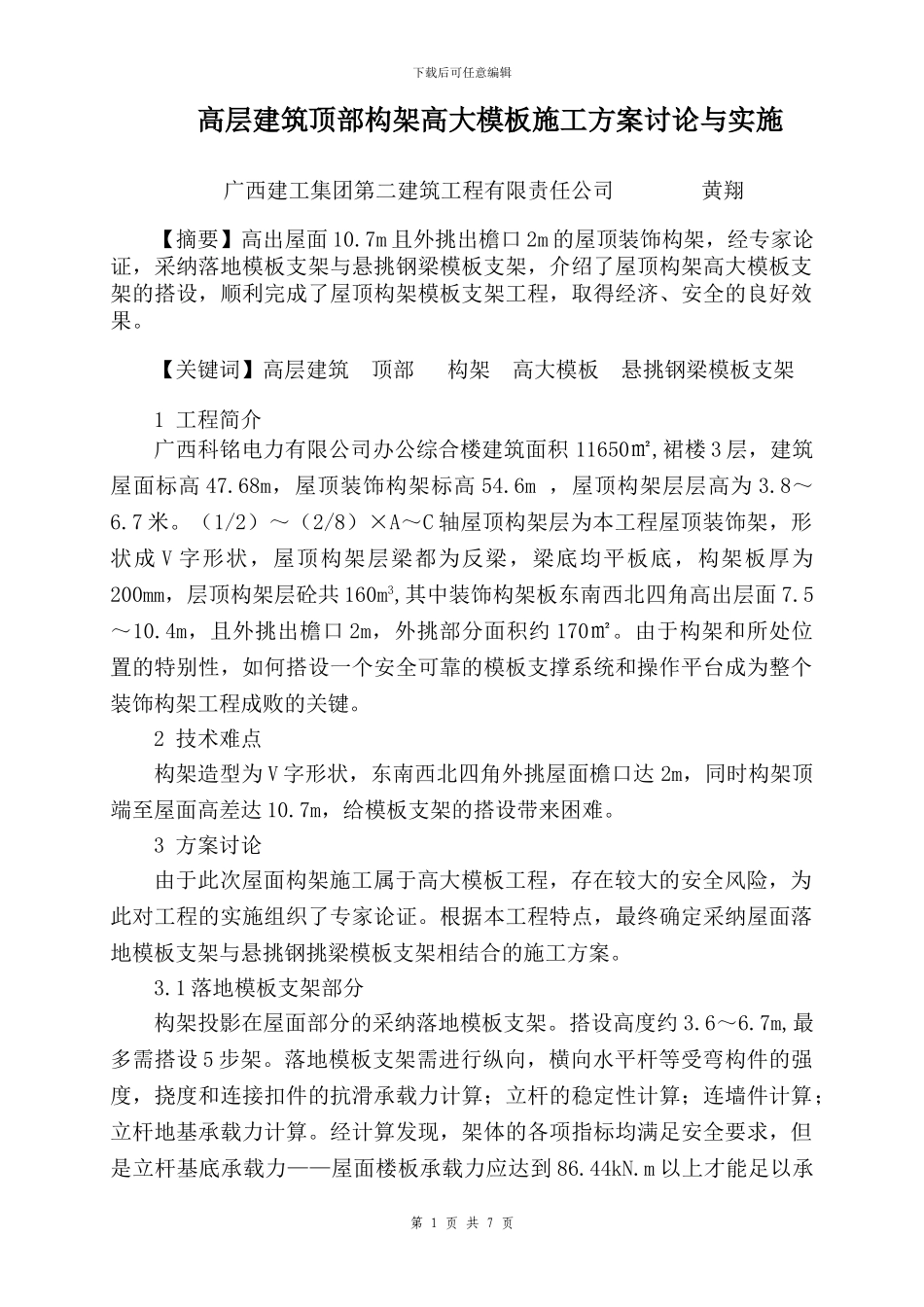

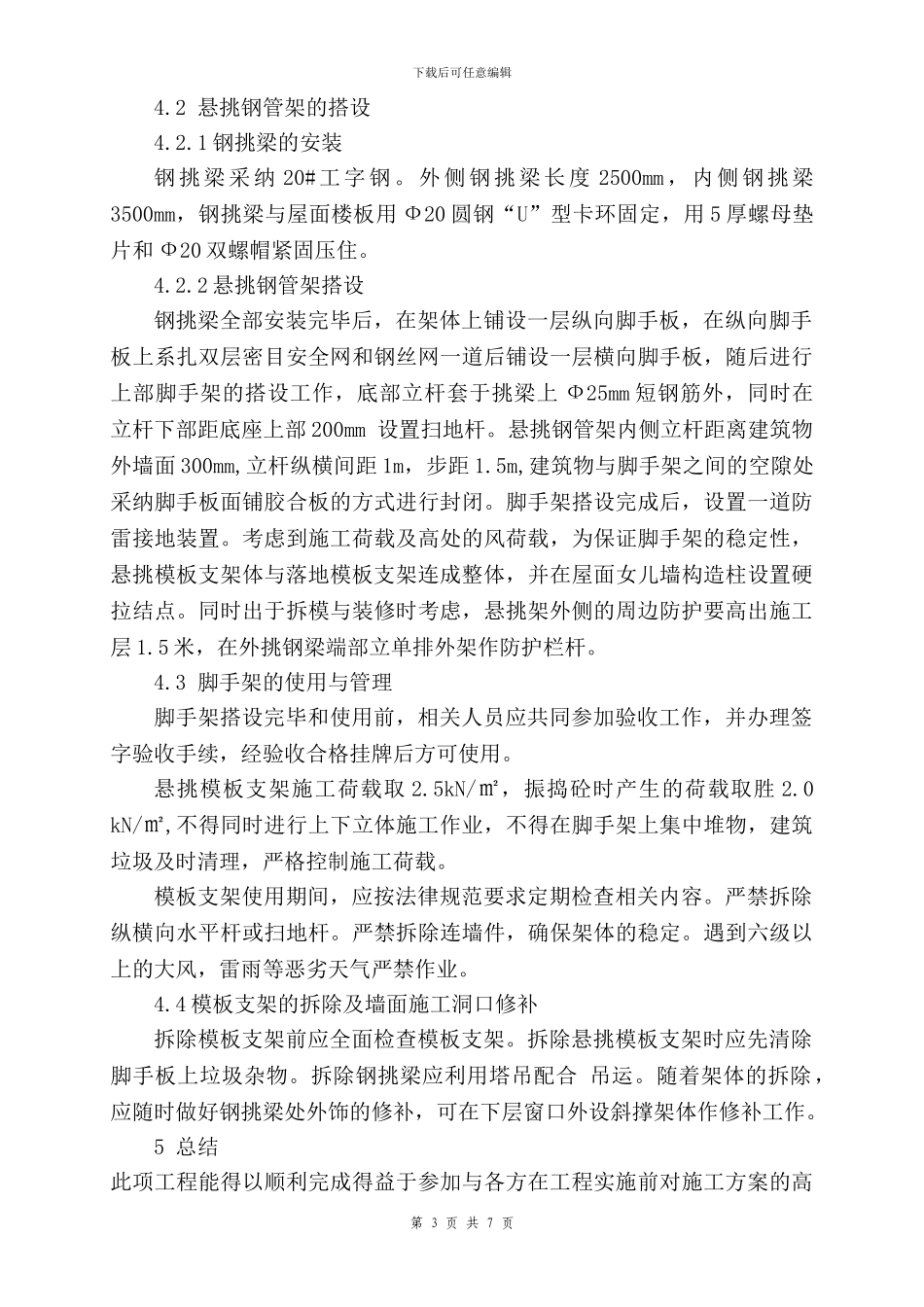

下载后可任意编辑高层建筑顶部构架高大模板施工方案讨论与实施广西建工集团第二建筑工程有限责任公司 黄翔【摘要】高出屋面 10.7m 且外挑出檐口 2m 的屋顶装饰构架，经专家论证，采纳落地模板支架与悬挑钢梁模板支架，介绍了屋顶构架高大模板支架的搭设，顺利完成了屋顶构架模板支架工程，取得经济、安全的良好效果。【关键词】高层建筑 顶部 构架 高大模板 悬挑钢梁模板支架1 工程简介广西科铭电力有限公司办公综合楼建筑面积 11650㎡,裙楼 3 层，建筑屋面标高 47.68m，屋顶装饰构架标高 54.6m ，屋顶构架层层高为 3.8～6.7 米。（1/2）～（2/8）×A～C 轴屋顶构架层为本工程屋顶装饰架，形状成 V 字形状，屋顶构架层梁都为反梁，梁底均平板底，构架板厚为200mm，层顶构架层砼共 160m3,其中装饰构架板东南西北四角高出层面 7.5～10.4m，且外挑出檐口 2m，外挑部分面积约 170㎡。由于构架和所处位置的特别性，如何搭设一个安全可靠的模板支撑系统和操作平台成为整个装饰构架工程成败的关键。2 技术难点构架造型为 V 字形状，东南西北四角外挑屋面檐口达 2m，同时构架顶端至屋面高差达 10.7m，给模板支架的搭设带来困难。3 方案讨论由于此次屋面构架施工属于高大模板工程，存在较大的安全风险，为此对工程的实施组织了专家论证。根据本工程特点，最终确定采纳屋面落地模板支架与悬挑钢挑梁模板支架相结合的施工方案。3.1 落地模板支架部分构架投影在屋面部分的采纳落地模板支架。搭设高度约 3.6～6.7m,最多需搭设 5 步架。落地模板支架需进行纵向，横向水平杆等受弯构件的强度，挠度和连接扣件的抗滑承载力计算；立杆的稳定性计算；连墙件计算；立杆地基承载力计算。经计算发现，架体的各项指标均满足安全要求，但是立杆基底承载力——屋面楼板承载力应达到 86.44kN.m 以上才能足以承第 1 页 共 7 页下载后可任意编辑受构架层传递的荷载。据验算需在屋面混凝土浇筑完成 10 天后混凝土强度达到 69.10%，C30.0 混凝土强度近似等效为 C20.7。3.2 悬挑钢梁模板支架部分突出外墙的东南西北四大角部位采纳悬挑钢梁模板支架。实行从屋面外挑钢管架，由于外挑距离较大，经计算，钢挑梁至少需要采纳 6m 长 20#工字钢，悬挑长度为 2.5m,悬挑架既是模板支撑架也是外防护架，因此挑架首层满铺纵横向共两层脚手板，中间设兜底双层密目安全网和钢丝网一道。这样不仅有了操作平台，施工过程中也可以防止物品坠...
