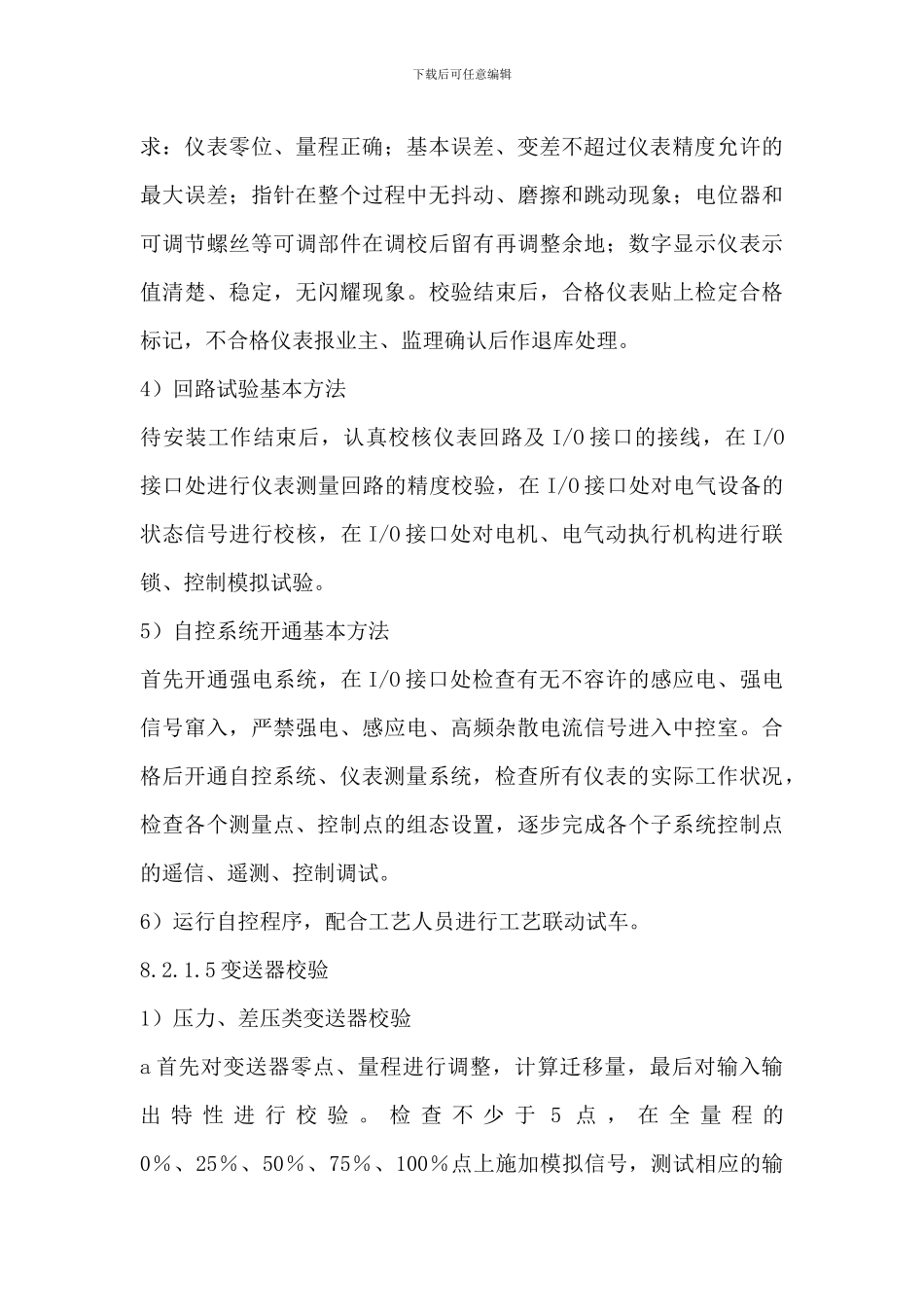

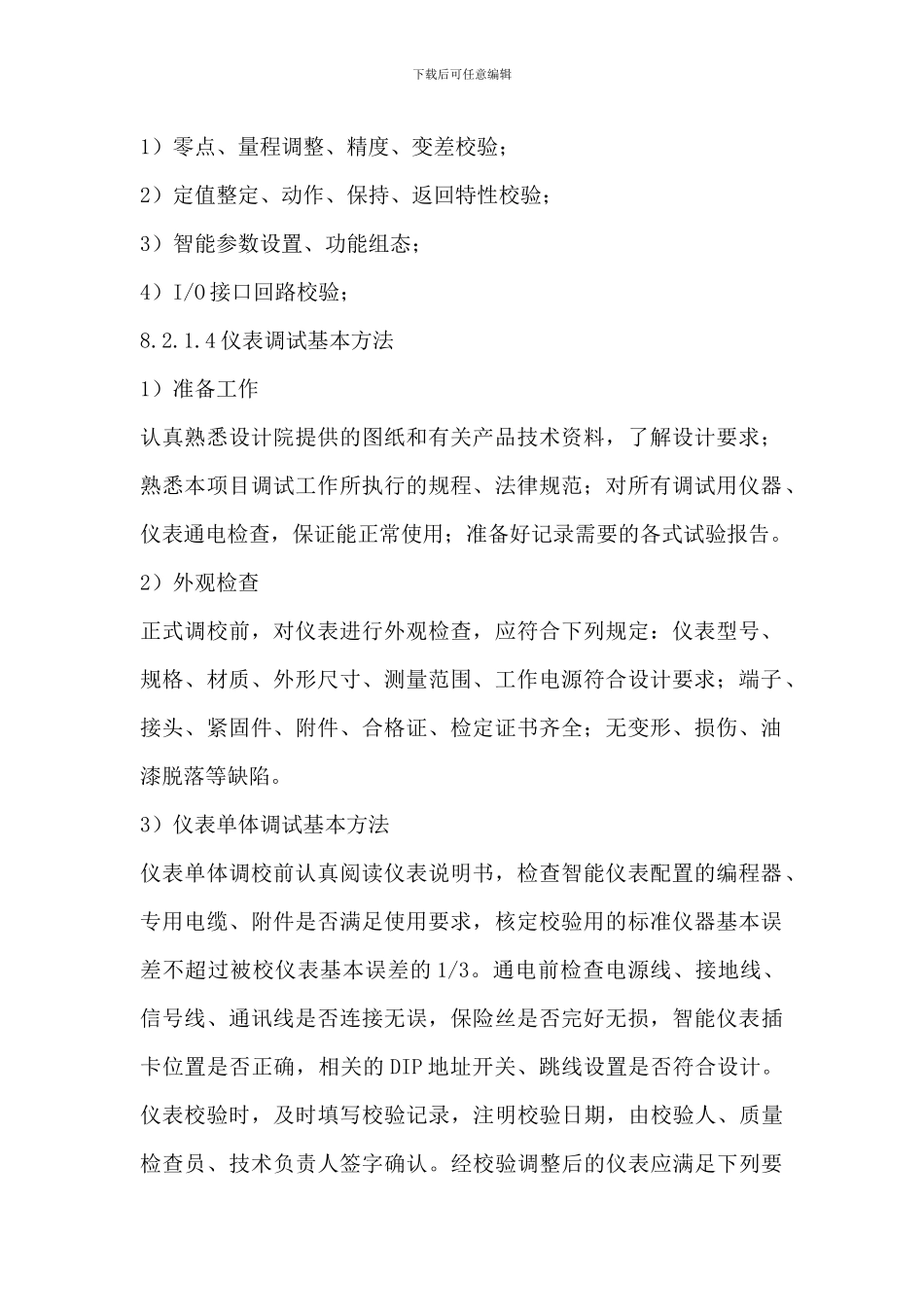

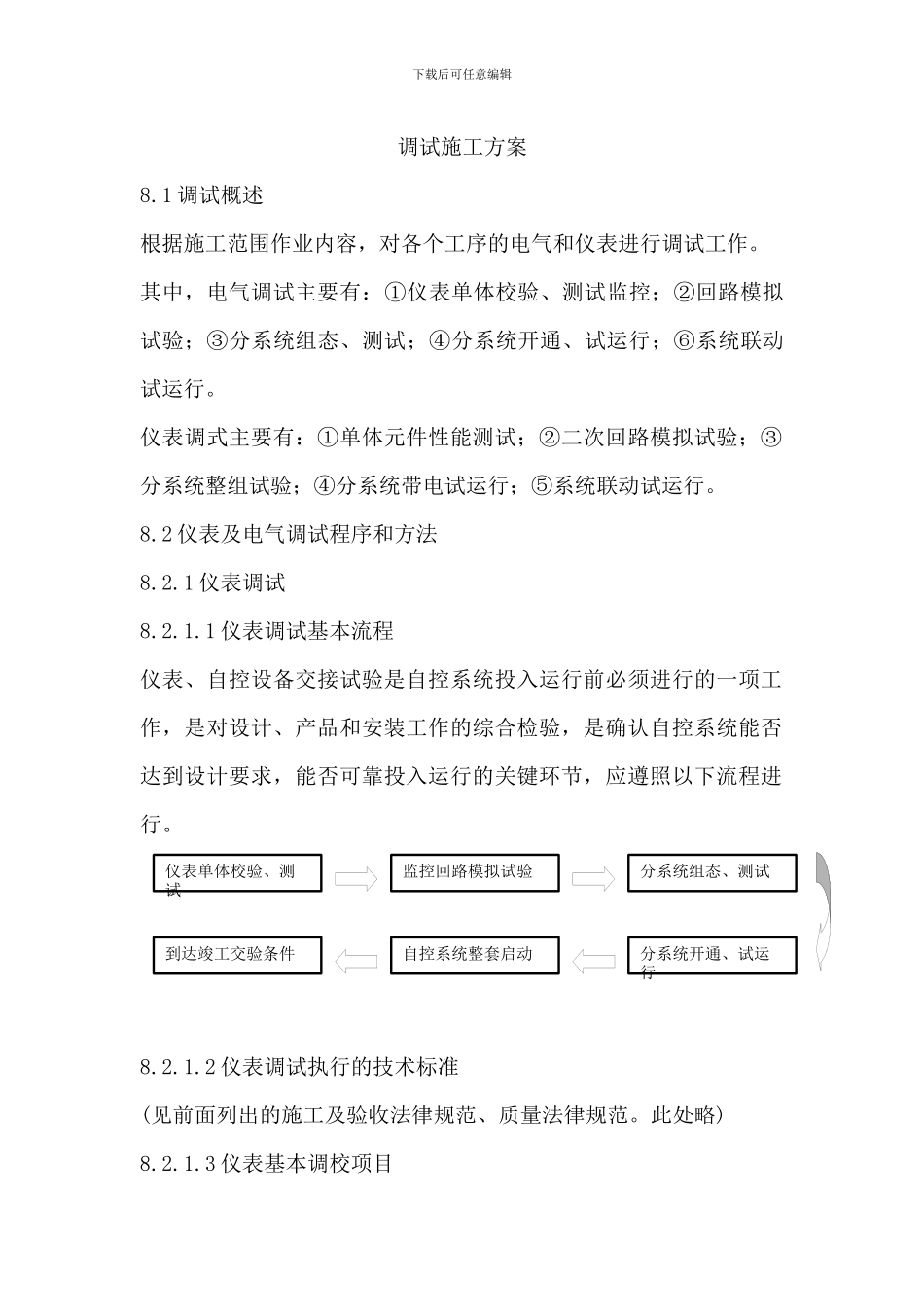

仪表单体校验、测试监控回路模拟试验分系统组态、测试分系统开通、试运行自控系统整套启动到达竣工交验条件下载后可任意编辑调试施工方案8.1 调试概述根据施工范围作业内容，对各个工序的电气和仪表进行调试工作。其中，电气调试主要有：①仪表单体校验、测试监控；②回路模拟试验；③分系统组态、测试；④分系统开通、试运行；⑥系统联动试运行。仪表调式主要有：①单体元件性能测试；②二次回路模拟试验；③分系统整组试验；④分系统带电试运行；⑤系统联动试运行。8.2 仪表及电气调试程序和方法8.2.1 仪表调试8.2.1.1 仪表调试基本流程仪表、自控设备交接试验是自控系统投入运行前必须进行的一项工作，是对设计、产品和安装工作的综合检验，是确认自控系统能否达到设计要求，能否可靠投入运行的关键环节，应遵照以下流程进行。8.2.1.2 仪表调试执行的技术标准(见前面列出的施工及验收法律规范、质量法律规范。此处略)8.2.1.3 仪表基本调校项目下载后可任意编辑1）零点、量程调整、精度、变差校验；2）定值整定、动作、保持、返回特性校验；3）智能参数设置、功能组态；4）I/O 接口回路校验；8.2.1.4 仪表调试基本方法1）准备工作认真熟悉设计院提供的图纸和有关产品技术资料，了解设计要求；熟悉本项目调试工作所执行的规程、法律规范；对所有调试用仪器、仪表通电检查，保证能正常使用；准备好记录需要的各式试验报告。2）外观检查正式调校前，对仪表进行外观检查，应符合下列规定：仪表型号、规格、材质、外形尺寸、测量范围、工作电源符合设计要求；端子、接头、紧固件、附件、合格证、检定证书齐全；无变形、损伤、油漆脱落等缺陷。3）仪表单体调试基本方法仪表单体调校前认真阅读仪表说明书，检查智能仪表配置的编程器、专用电缆、附件是否满足使用要求，核定校验用的标准仪器基本误差不超过被校仪表基本误差的 1/3。通电前检查电源线、接地线、信号线、通讯线是否连接无误，保险丝是否完好无损，智能仪表插卡位置是否正确，相关的 DIP 地址开关、跳线设置是否符合设计。仪表校验时，及时填写校验记录，注明校验日期，由校验人、质量检查员、技术负责人签字确认。经校验调整后的仪表应满足下列要下载后可任意编辑求：仪表零位、量程正确；基本误差、变差不超过仪表精度允许的最大误差；指针在整个过程中无抖动、磨擦和跳动现象；电位器和可调节螺丝等可调部件在调校后留有再调整余地；数字显示仪表示值清楚、稳定，无闪耀现象。...
