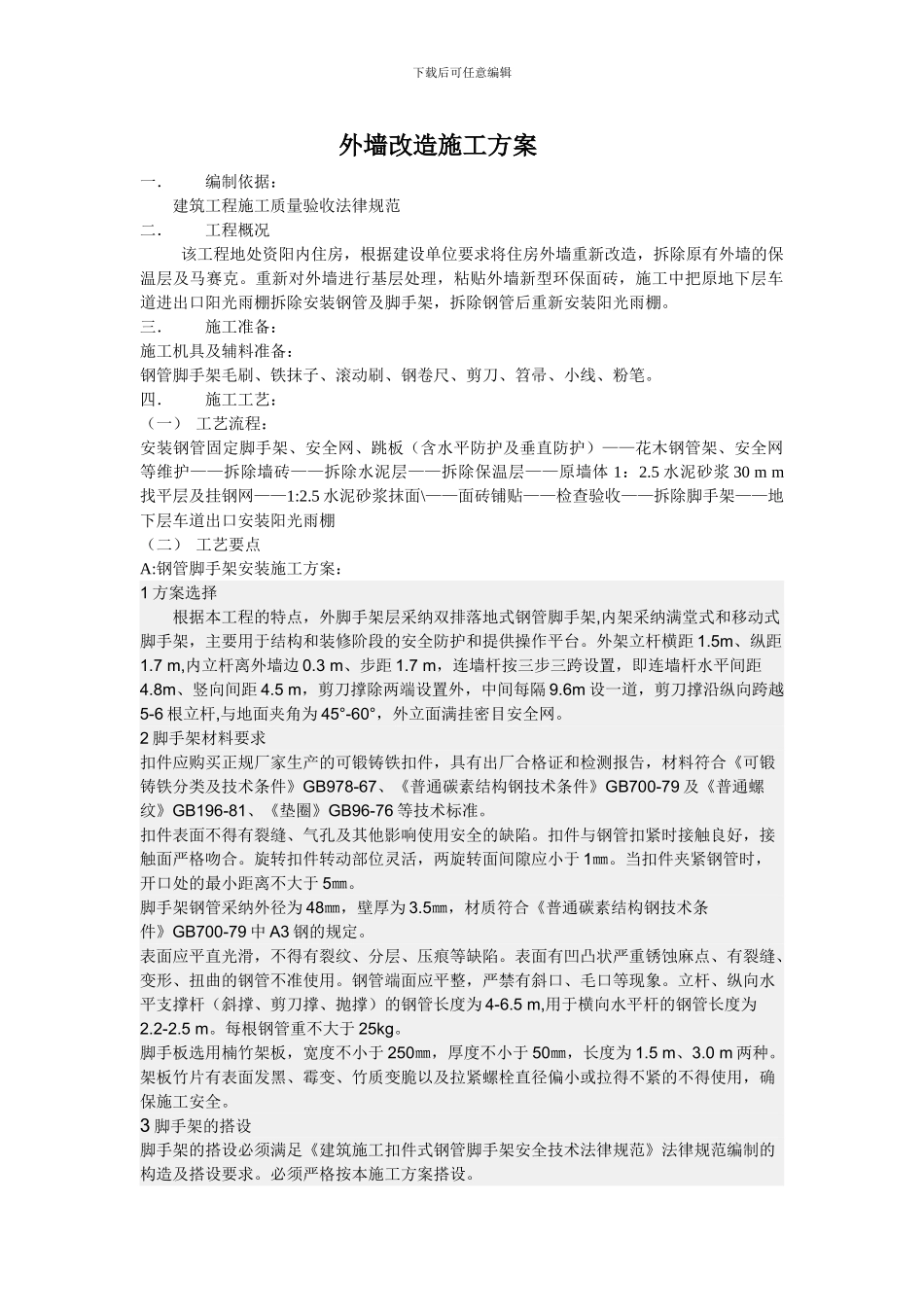

下载后可任意编辑外墙改造施工方案一．编制依据：建筑工程施工质量验收法律规范二．工程概况该工程地处资阳内住房，根据建设单位要求将住房外墙重新改造，拆除原有外墙的保温层及马赛克。重新对外墙进行基层处理，粘贴外墙新型环保面砖，施工中把原地下层车道进出口阳光雨棚拆除安装钢管及脚手架，拆除钢管后重新安装阳光雨棚。三．施工准备：施工机具及辅料准备：钢管脚手架毛刷、铁抹子、滚动刷、钢卷尺、剪刀、笤帚、小线、粉笔。四．施工工艺：（一） 工艺流程：安装钢管固定脚手架、安全网、跳板（含水平防护及垂直防护）——花木钢管架、安全网等维护——拆除墙砖——拆除水泥层——拆除保温层——原墙体 1：2.5 水泥砂浆 30 m m找平层及挂钢网——1:2.5 水泥砂浆抹面\——面砖铺贴——检查验收——拆除脚手架——地下层车道出口安装阳光雨棚（二） 工艺要点A:钢管脚手架安装施工方案：1 方案选择根据本工程的特点，外脚手架层采纳双排落地式钢管脚手架,内架采纳满堂式和移动式脚手架，主要用于结构和装修阶段的安全防护和提供操作平台。外架立杆横距 1.5m、纵距1.7 m,内立杆离外墙边 0.3 m、步距 1.7 m，连墙杆按三步三跨设置，即连墙杆水平间距4.8m、竖向间距 4.5 m，剪刀撑除两端设置外，中间每隔 9.6m 设一道，剪刀撑沿纵向跨越5-6 根立杆,与地面夹角为 45°-60°，外立面满挂密目安全网。2 脚手架材料要求扣件应购买正规厂家生产的可锻铸铁扣件，具有出厂合格证和检测报告，材料符合《可锻铸铁分类及技术条件》GB978-67、《普通碳素结构钢技术条件》GB700-79 及《普通螺纹》GB196-81、《垫圈》GB96-76 等技术标准。扣件表面不得有裂缝、气孔及其他影响使用安全的缺陷。扣件与钢管扣紧时接触良好，接触面严格吻合。旋转扣件转动部位灵活，两旋转面间隙应小于 1㎜。当扣件夹紧钢管时，开口处的最小距离不大于 5㎜。脚手架钢管采纳外径为 48㎜，壁厚为 3.5㎜，材质符合《普通碳素结构钢技术条件》GB700-79 中 A3 钢的规定。表面应平直光滑，不得有裂纹、分层、压痕等缺陷。表面有凹凸状严重锈蚀麻点、有裂缝、变形、扭曲的钢管不准使用。钢管端面应平整，严禁有斜口、毛口等现象。立杆、纵向水平支撑杆（斜撑、剪刀撑、抛撑）的钢管长度为 4-6.5 m,用于横向水平杆的钢管长度为2.2-2.5 m。每根钢管重不大于 25kg。脚手板选用楠竹架板，宽度不小于 250㎜，厚度不小于 50㎜，长度为 1.5 m、3.0 m 两...
