超前小导管施工技术交底VIP专享VIP免费

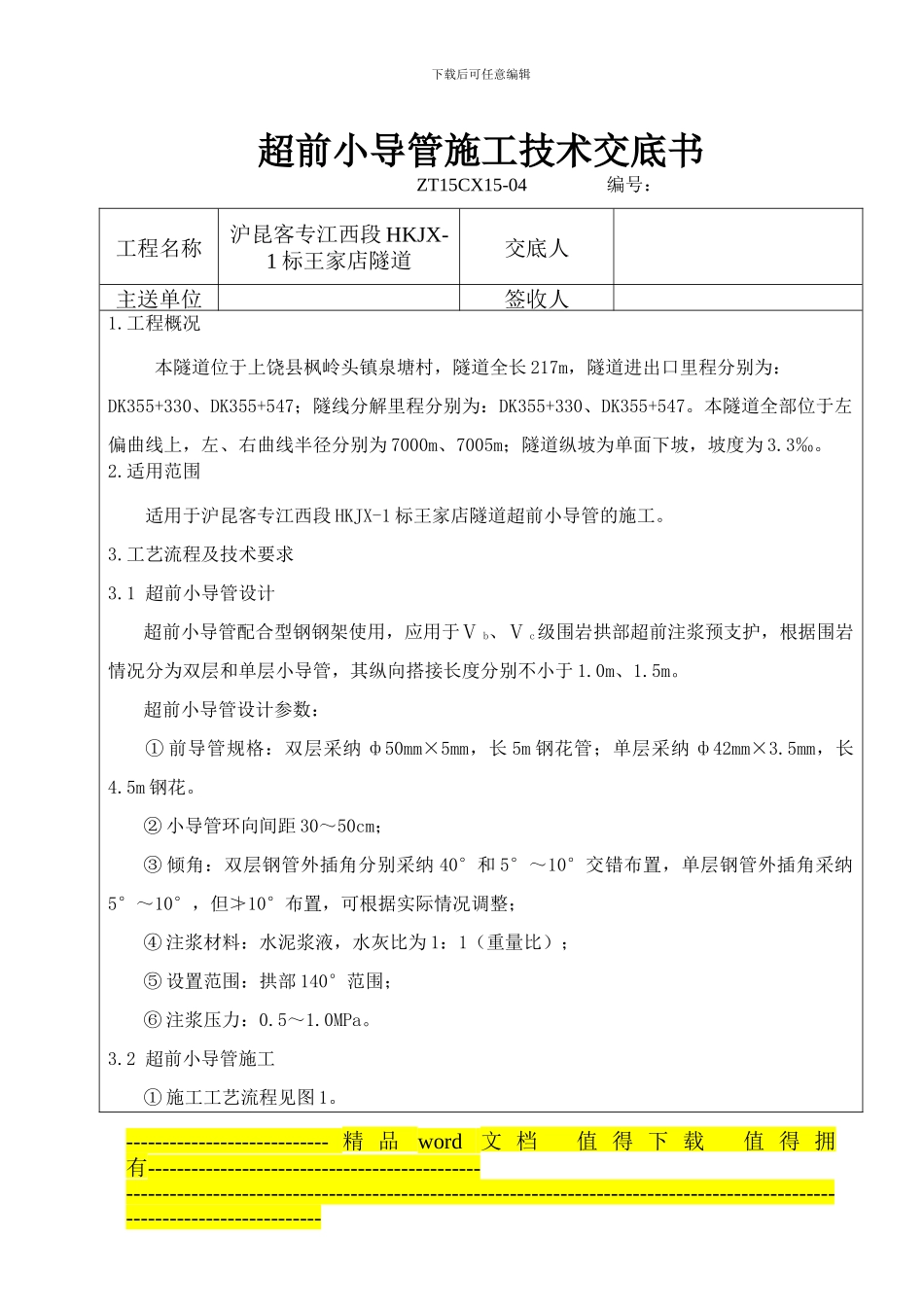

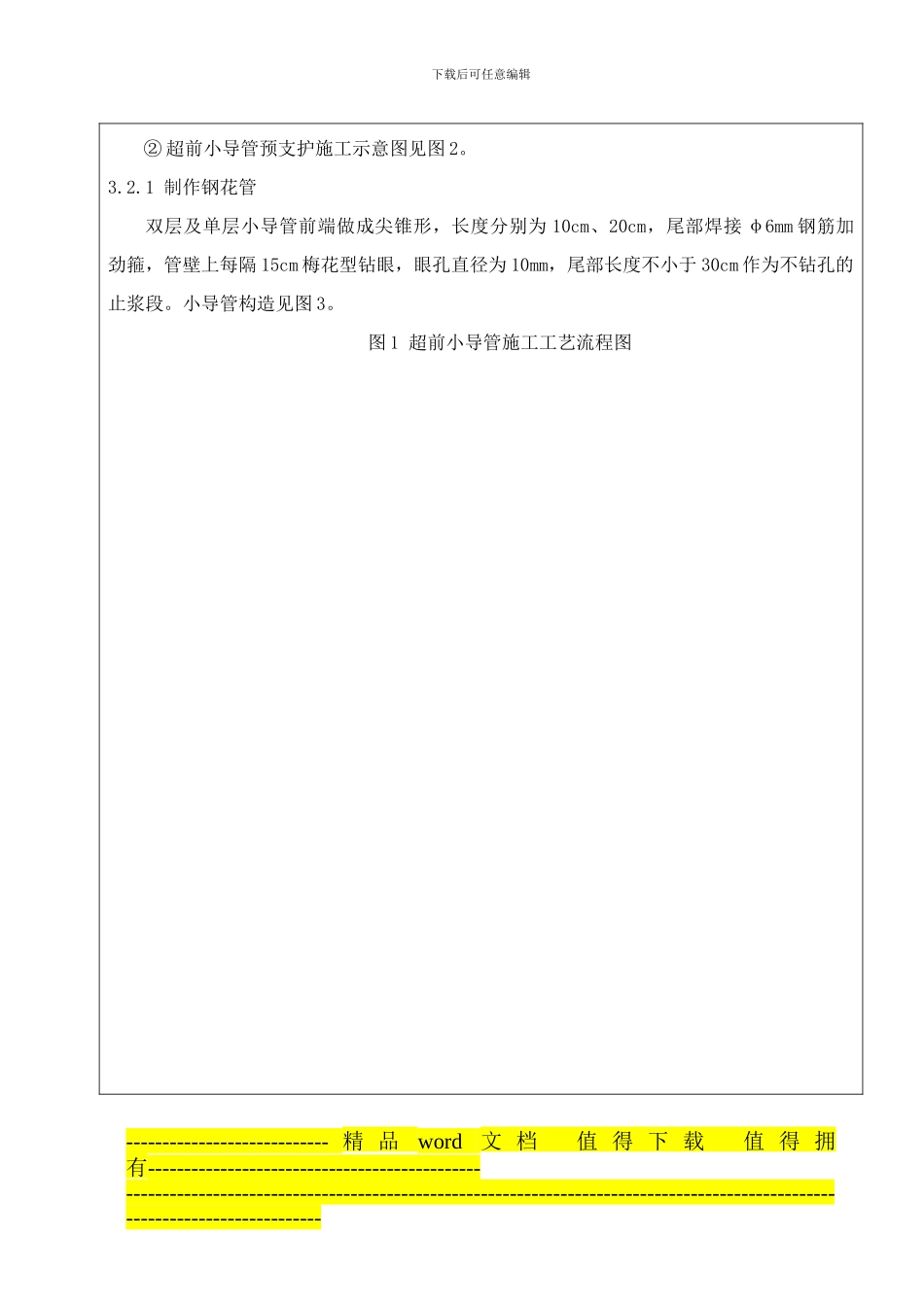

下载后可任意编辑---------------------------- 精 品word文 档 值 得 下 载 值 得 拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑超前小导管施工技术交底书 ZT15CX15-04 编号：---------------------------- 精 品word文 档 值 得 下 载 值 得 拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------工程名称沪昆客专江西段 HKJX-1 标王家店隧道交底人主送单位签收人1.工程概况本隧道位于上饶县枫岭头镇泉塘村，隧道全长 217m，隧道进出口里程分别为：DK355+330、DK355+547；隧线分解里程分别为：DK355+330、DK355+547。本隧道全部位于左偏曲线上，左、右曲线半径分别为 7000m、7005m；隧道纵坡为单面下坡，坡度为 3.3‰。2.适用范围适用于沪昆客专江西段 HKJX-1 标王家店隧道超前小导管的施工。3.工艺流程及技术要求3.1 超前小导管设计超前小导管配合型钢钢架使用，应用于Ⅴ b、Ⅴ c级围岩拱部超前注浆预支护，根据围岩情况分为双层和单层小导管，其纵向搭接长度分别不小于 1.0m、1.5m。超前小导管设计参数：① 前导管规格：双层采纳 ф50mm×5mm，长 5m 钢花管；单层采纳 ф42mm×3.5mm，长4.5m 钢花。② 小导管环向间距 30～50cm；③ 倾角：双层钢管外插角分别采纳 40°和 5°～10°交错布置，单层钢管外插角采纳5°～10°，但≯10°布置，可根据实际情况调整；④ 注浆材料：水泥浆液，水灰比为 1：1（重量比）；⑤ 设置范围：拱部 140°范围；⑥ 注浆压力：0.5～1.0MPa。3.2 超前小导管施工① 施工工艺流程见图 1。下载后可任意编辑---------------------------- 精 品word文 档 值 得 下 载 值 得 拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------② 超前小导管预支护施工示意图见图 2。3.2.1 制作钢花管双层及单层小导管前端做成尖锥形，长度分别为 10cm、20c...
