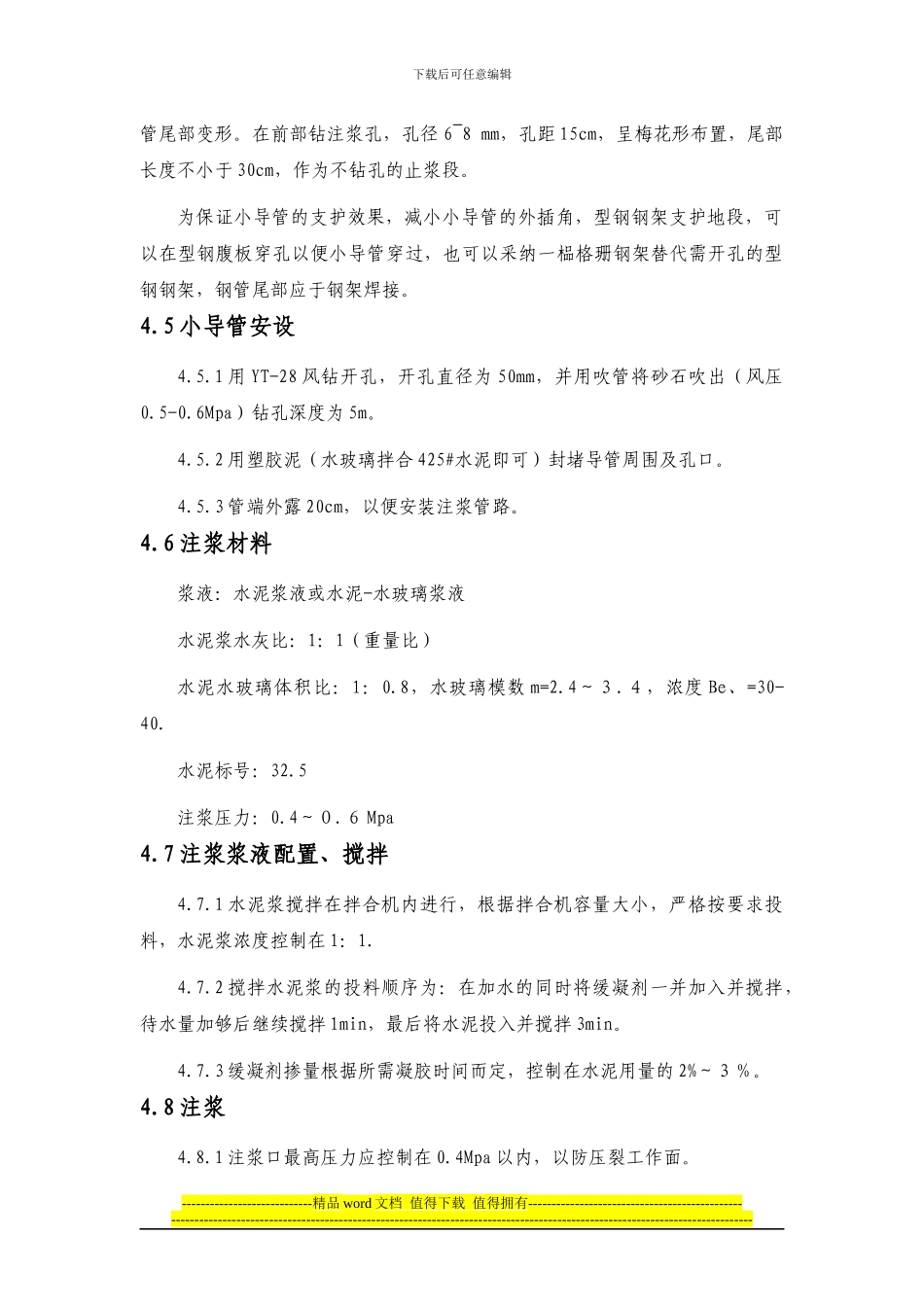

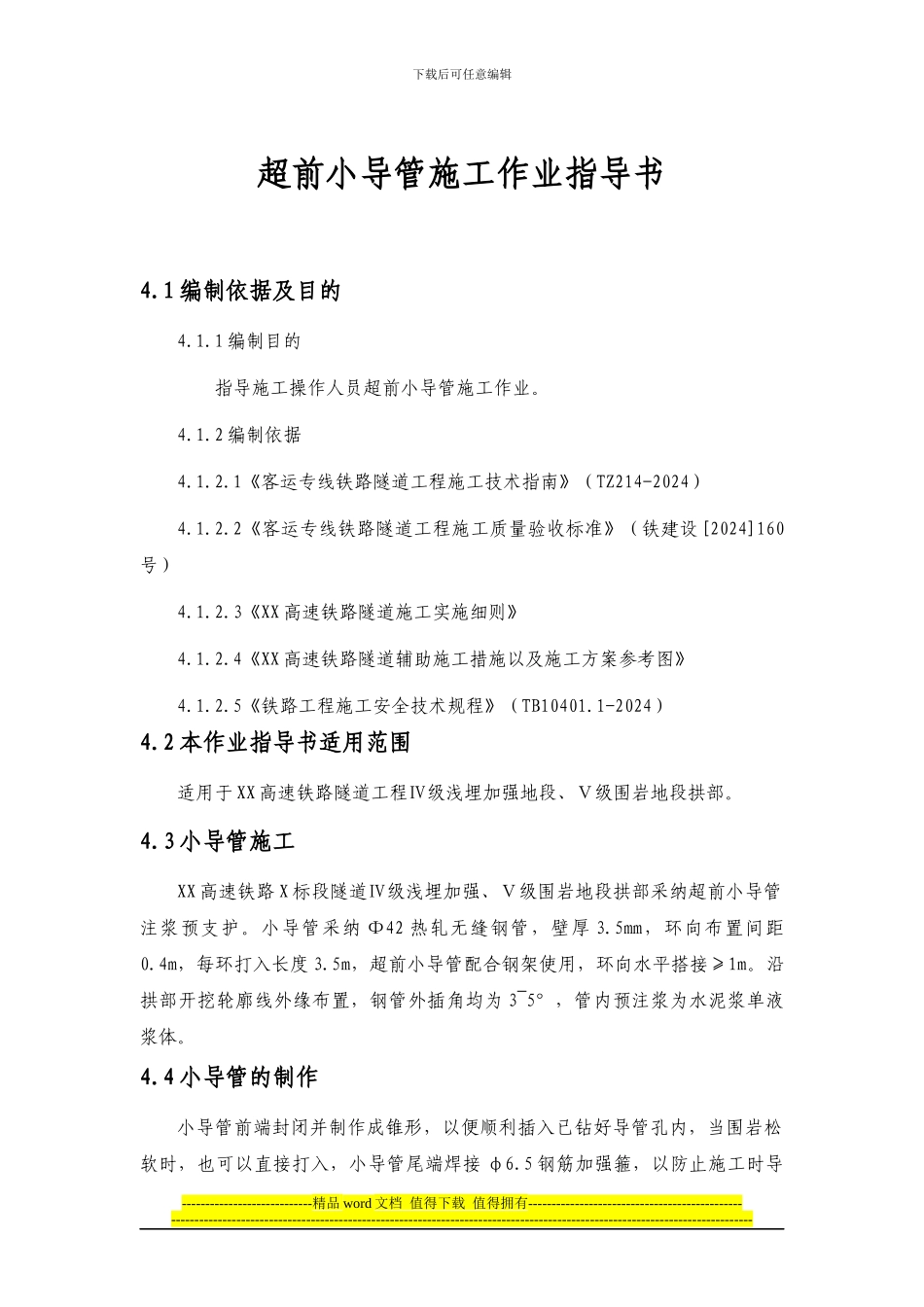

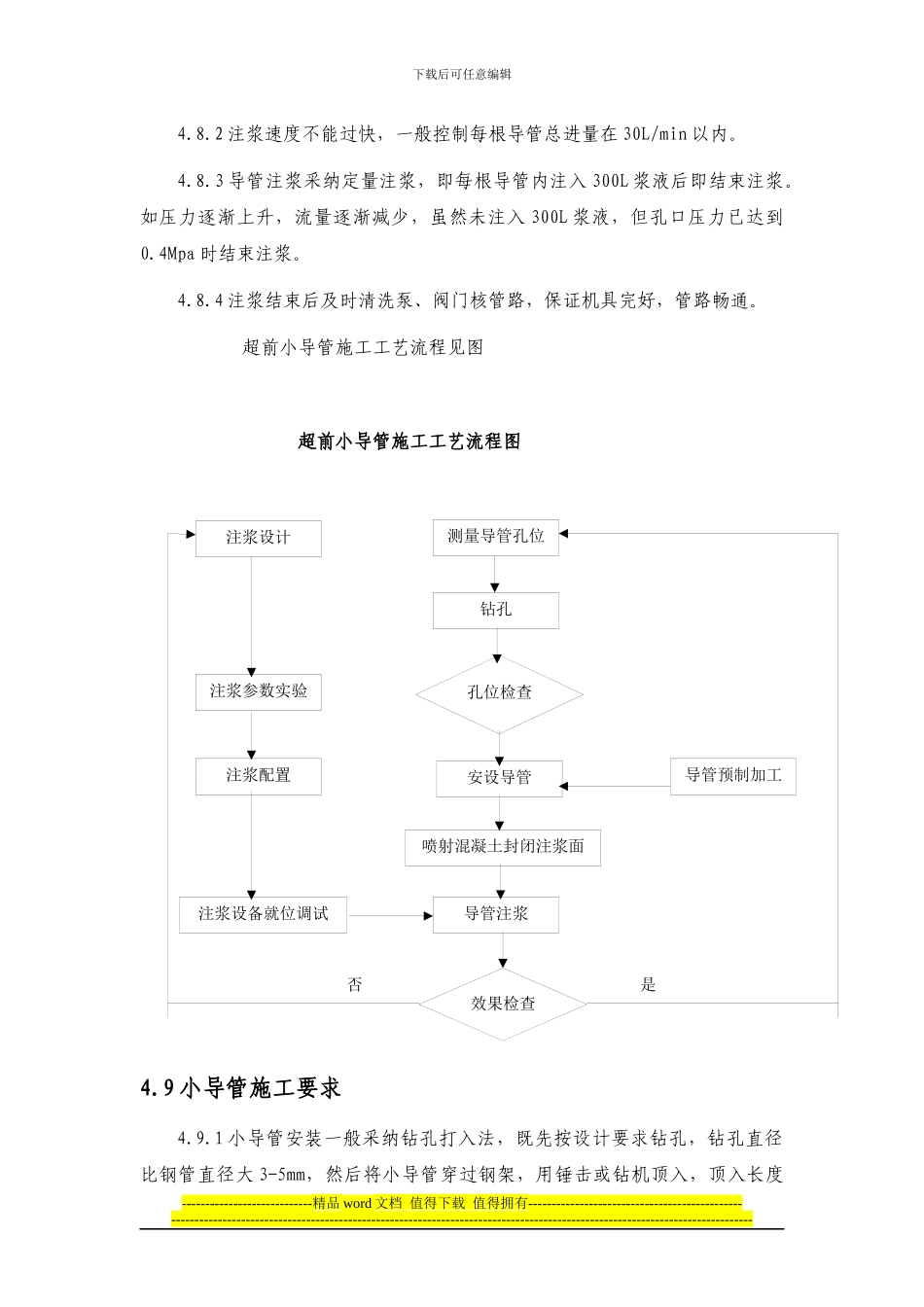

下载后可任意编辑超前小导管施工作业指导书4.1 编制依据及目的4.1.1 编制目的指导施工操作人员超前小导管施工作业。4.1.2 编制依据4.1.2.1《客运专线铁路隧道工程施工技术指南》（TZ214-2024）4.1.2.2《客运专线铁路隧道工程施工质量验收标准》（铁建设[2024]160号）4.1.2.3《XX 高速铁路隧道施工实施细则》4.1.2.4《XX 高速铁路隧道辅助施工措施以及施工方案参考图》4.1.2.5《铁路工程施工安全技术规程》（TB10401.1-2024）4.2 本作业指导书适用范围适用于 XX 高速铁路隧道工程Ⅳ级浅埋加强地段、Ⅴ级围岩地段拱部。4.3 小导管施工XX 高速铁路 X 标段隧道Ⅳ级浅埋加强、Ⅴ级围岩地段拱部采纳超前小导管注浆预支护。小导管采纳 Φ42 热轧无缝钢管，壁厚 3.5mm，环向布置间距0.4m，每环打入长度 3.5m，超前小导管配合钢架使用，环向水平搭接≥1m。沿拱部开挖轮廓线外缘布置，钢管外插角均为 3~5°，管内预注浆为水泥浆单液浆体。4.4 小导管的制作小导管前端封闭并制作成锥形，以便顺利插入已钻好导管孔内，当围岩松软时，也可以直接打入，小导管尾端焊接 φ6.5 钢筋加强箍，以防止施工时导----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑管尾部变形。在前部钻注浆孔，孔径 6~8 mm，孔距 15cm，呈梅花形布置，尾部长度不小于 30cm，作为不钻孔的止浆段。为保证小导管的支护效果，减小小导管的外插角，型钢钢架支护地段，可以在型钢腹板穿孔以便小导管穿过，也可以采纳一榀格珊钢架替代需开孔的型钢钢架，钢管尾部应于钢架焊接。4.5 小导管安设4.5.1 用 YT-28 风钻开孔，开孔直径为 50mm，并用吹管将砂石吹出（风压0.5-0.6Mpa）钻孔深度为 5m。4.5.2 用塑胶泥（水玻璃拌合 425#水泥即可）封堵导管周围及孔口。4.5.3 管端外露 20cm，以便安装注浆管路。4.6 注浆材料浆液：水泥浆液或水泥-水玻璃浆液水泥浆水灰比：1：1（重量比）水泥水玻璃体积比：1：0.8，水玻璃模数 m=2.4～３.４，浓度 Be、=30-40.水泥标号：32.5注浆压力：0.4～０.６ Mpa4.7 注浆浆液配置、搅拌4.7.1 水泥浆搅拌在拌合机内进行，根据拌合机容量大小，严格按要求投料，水泥浆浓度控制在 1：1.4.7.2 搅拌水泥浆的投料...
