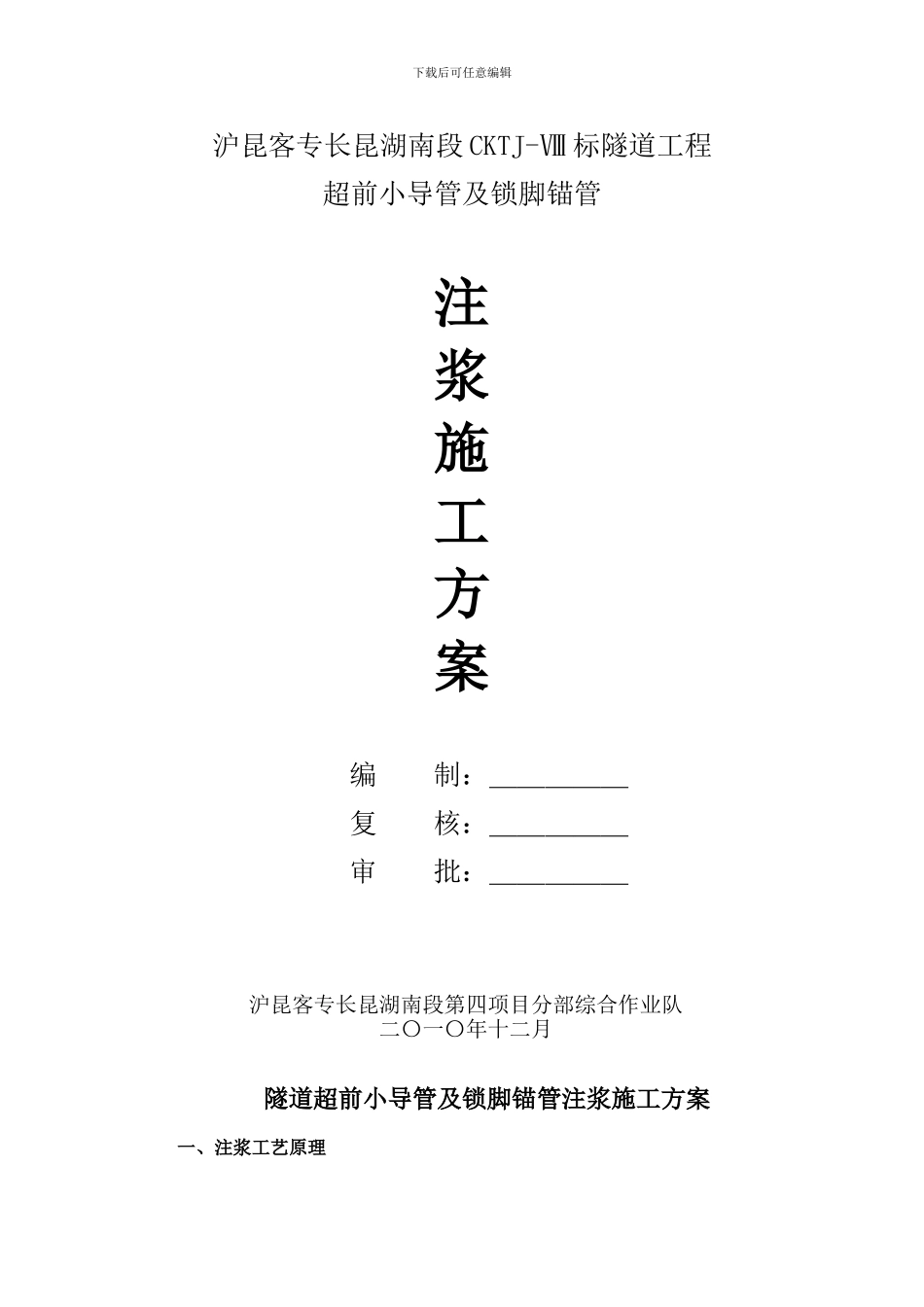

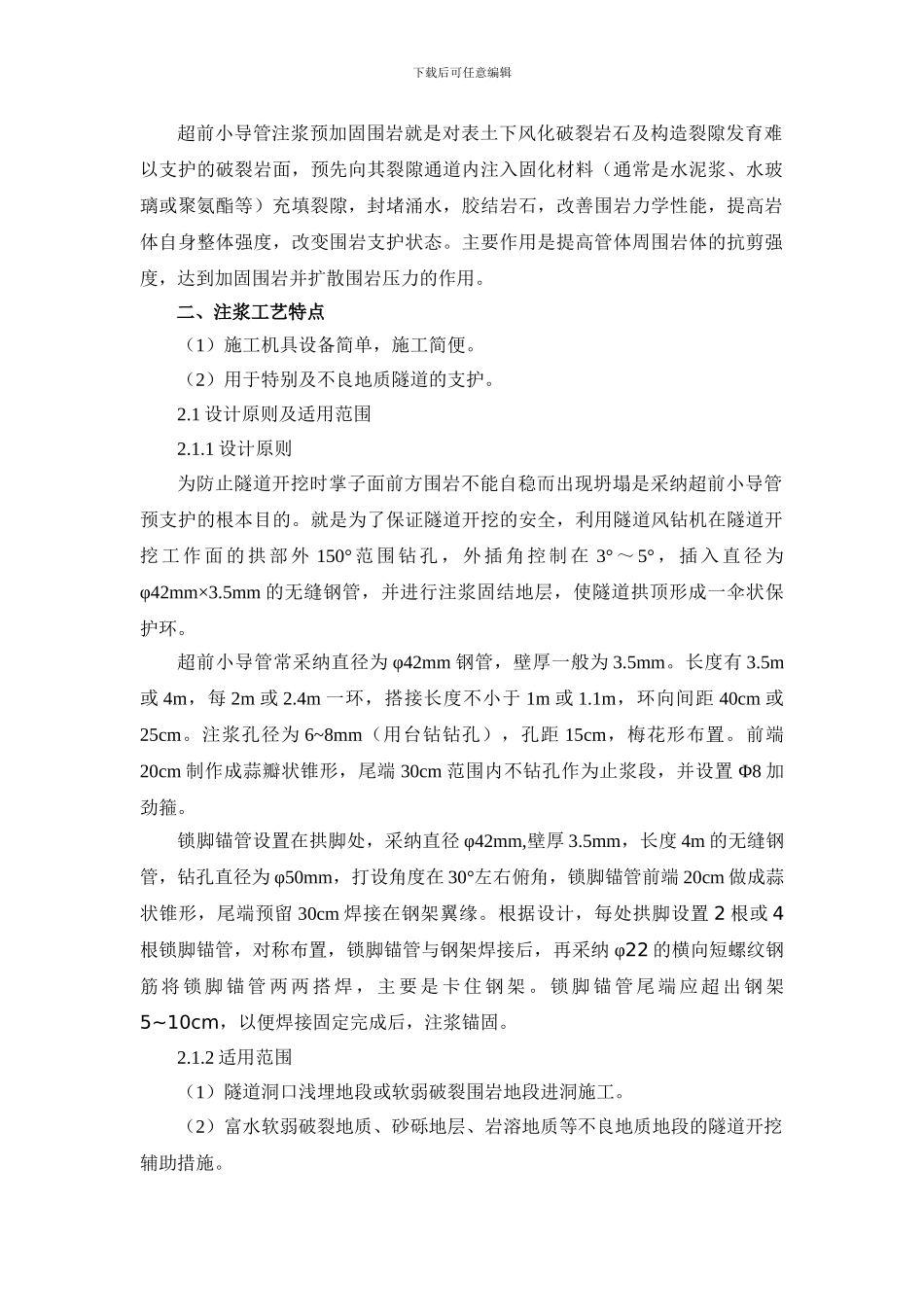

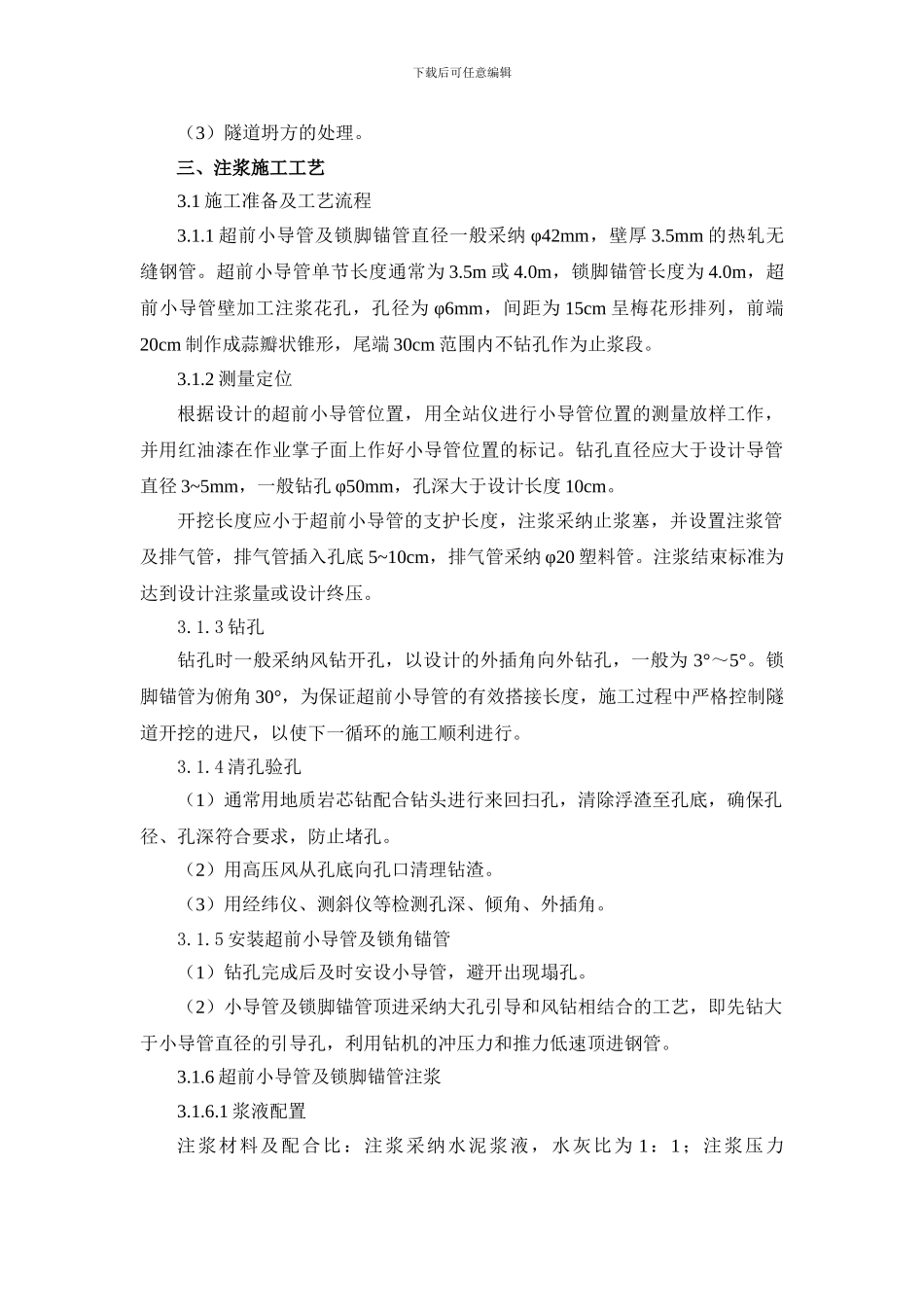

下载后可任意编辑沪昆客专长昆湖南段 CKTJ-Ⅷ 标隧道工程超前小导管及锁脚锚管注浆施工方案编 制：＿＿＿＿＿复 核：＿＿＿＿＿审 批：＿＿＿＿＿沪昆客专长昆湖南段第四项目分部综合作业队二〇一〇年十二月隧道超前小导管及锁脚锚管注浆施工方案一、注浆工艺原理下载后可任意编辑超前小导管注浆预加固围岩就是对表土下风化破裂岩石及构造裂隙发育难以支护的破裂岩面，预先向其裂隙通道内注入固化材料（通常是水泥浆、水玻璃或聚氨酯等）充填裂隙，封堵涌水，胶结岩石，改善围岩力学性能，提高岩体自身整体强度，改变围岩支护状态。主要作用是提高管体周围岩体的抗剪强度，达到加固围岩并扩散围岩压力的作用。二、注浆工艺特点（1）施工机具设备简单，施工简便。（2）用于特别及不良地质隧道的支护。2.1 设计原则及适用范围2.1.1 设计原则为防止隧道开挖时掌子面前方围岩不能自稳而出现坍塌是采纳超前小导管预支护的根本目的。就是为了保证隧道开挖的安全，利用隧道风钻机在隧道开挖 工 作 面 的 拱 部 外 150° 范 围 钻 孔 ， 外 插 角 控 制 在 3° ～ 5° ， 插 入 直 径 为φ42mm×3.5mm 的无缝钢管，并进行注浆固结地层，使隧道拱顶形成一伞状保护环。超前小导管常采纳直径为 φ42mm 钢管，壁厚一般为 3.5mm。长度有 3.5m或 4m，每 2m 或 2.4m 一环，搭接长度不小于 1m 或 1.1m，环向间距 40cm 或25cm。注浆孔径为 6~8mm（用台钻钻孔），孔距 15cm，梅花形布置。前端20cm 制作成蒜瓣状锥形，尾端 30cm 范围内不钻孔作为止浆段，并设置 Φ8 加劲箍。锁脚锚管设置在拱脚处，采纳直径 φ42mm,壁厚 3.5mm，长度 4m 的无缝钢管，钻孔直径为 φ50mm，打设角度在 30°左右俯角，锁脚锚管前端 20cm 做成蒜状锥形，尾端预留 30cm 焊接在钢架翼缘。根据设计，每处拱脚设置 2 根或 4根锁脚锚管，对称布置，锁脚锚管与钢架焊接后，再采纳 φ22 的横向短螺纹钢筋 将 锁 脚 锚 管 两 两 搭 焊 ， 主 要 是 卡 住 钢 架 。 锁 脚 锚 管 尾 端 应 超 出 钢 架5~10cm，以便焊接固定完成后，注浆锚固。2.1.2 适用范围（1）隧道洞口浅埋地段或软弱破裂围岩地段进洞施工。（2）富水软弱破裂地质、砂砾地层、岩溶地质等不良地质地段的隧道开挖辅助措施。下载后可任意编辑（3）隧道坍方的处理。三、注浆施工工艺3.1 施工准备及工艺流程3.1.1 超前小导管...
