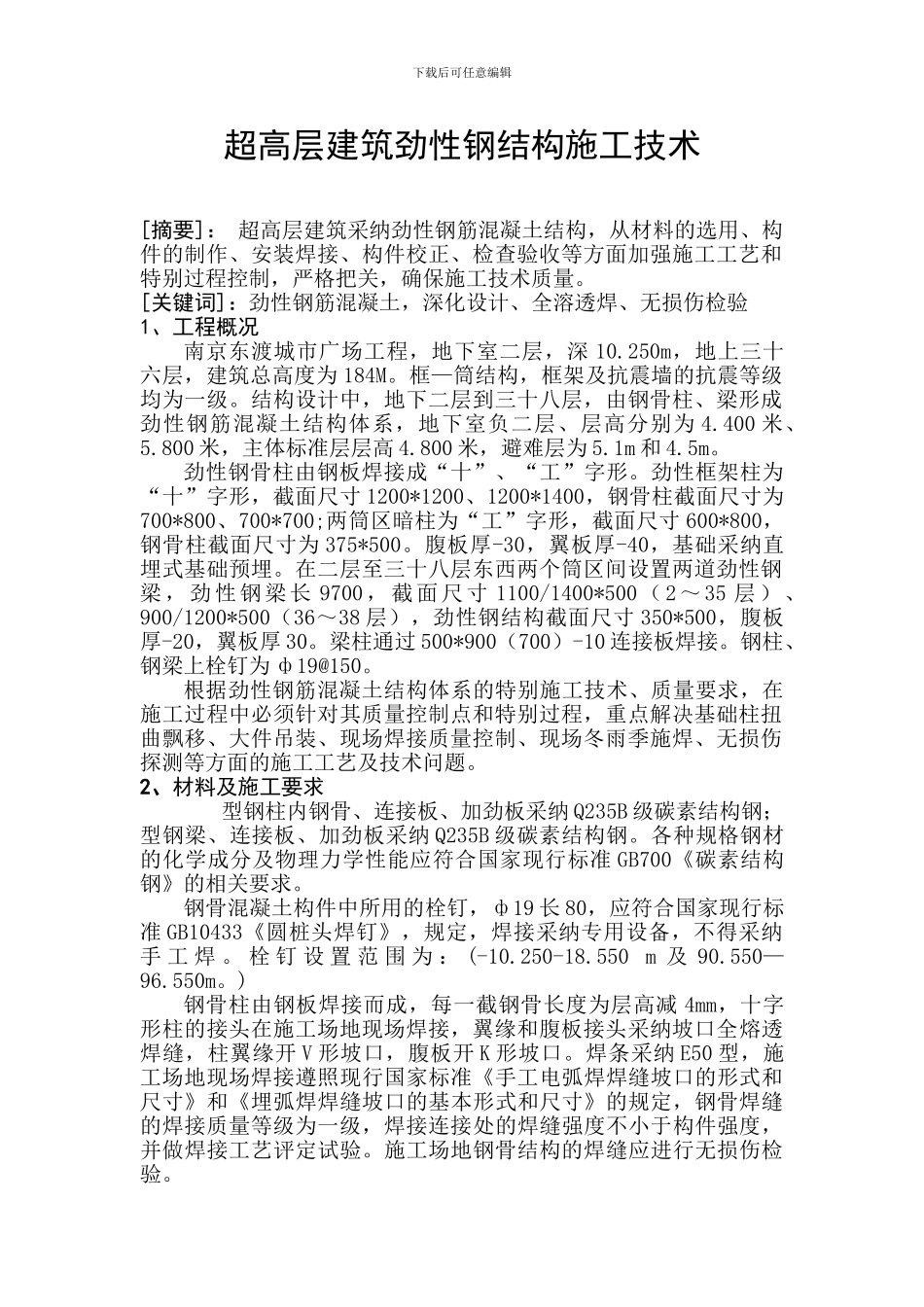

超高层建筑劲性钢结构施工技术_第1页
1/8

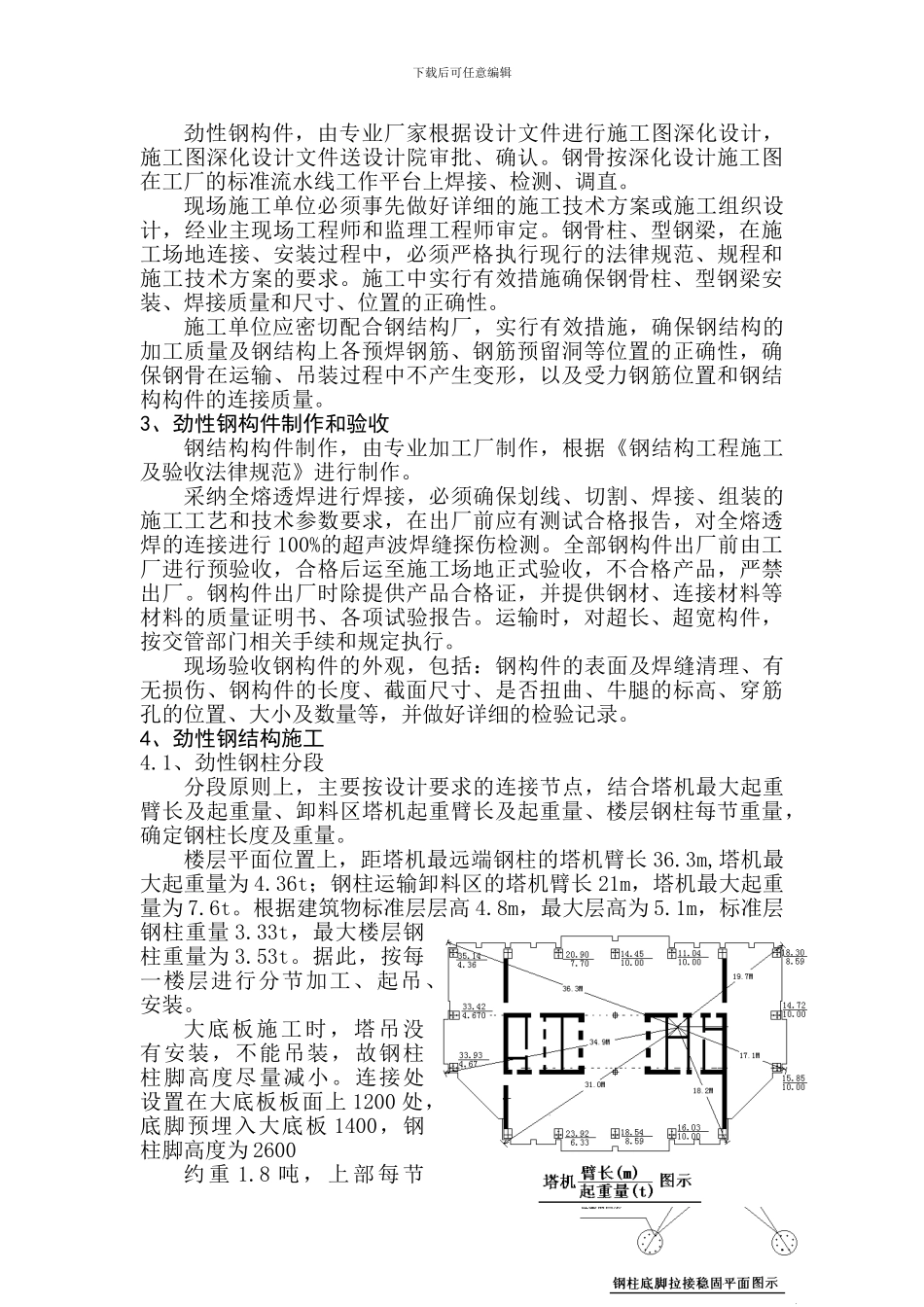

超高层建筑劲性钢结构施工技术_第2页
2/8

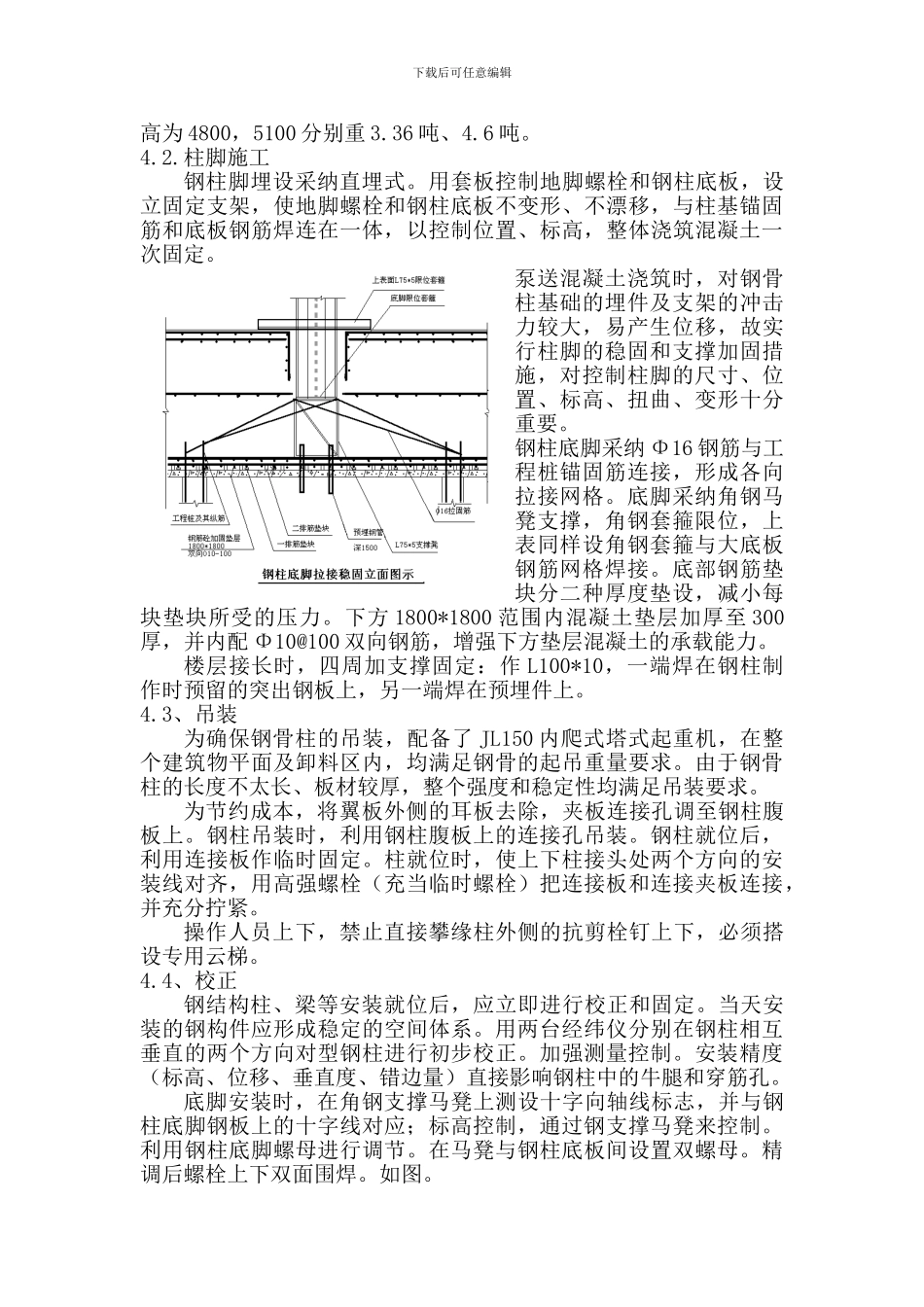

超高层建筑劲性钢结构施工技术_第3页
3/8
下载后可任意编辑超高层建筑劲性钢结构施工技术[摘要]: 超高层建筑采纳劲性钢筋混凝土结构,从材料的选用、构件的制作、安装焊接、构件校正、检查验收等方面加强施工工艺和特别过程控制,严格把关,确保施工技术质量。[关键词]:劲性钢筋混凝土,深化设计、全溶透焊、无损伤检验1、工程概况南京东渡城市广场工程,地下室二层,深 10.250m,地上三十六层,建筑总高度为 184M。框—筒结构,框架及抗震墙的抗震等级均为一级。结构设计中,地下二层到三十八层,由钢骨柱、梁形成劲性钢筋混凝土结构体系,地下室负二层、层高分别为 4.400 米、5.800 米,主体标准层层高 4.800 米,避难层为 5.1m 和 4.5m。劲性钢骨柱由钢板焊接成“十”、“工”字形。劲性框架柱为“十”字形,截面尺寸 1200*1200、1200*1400,钢骨柱截面尺寸为700*800、700*700;两筒区暗柱为“工”字形,截面尺寸 600*800,钢骨柱截面尺寸为 375*500。腹板厚-30,翼板厚-40,基础采纳直埋式基础预埋。在二层至三十八层东西两个筒区间设置两道劲性钢梁,劲性钢梁长 9700 ,截面尺寸 1100/1400*500 ( 2~ 35 层) 、900/1200*500(36~38 层),劲性钢结构截面尺寸 350*500,腹板厚-20,翼板厚 30。梁柱通过 500*900(700)-10 连接板焊接。钢柱、钢梁上栓钉为 ф19@150。根据劲性钢筋混凝土结构体系的特别施工技术、质量要求,在施工过程中必须针对其质量控制点和特别过程,重点解决基础柱扭曲飘移、大件吊装、现场焊接质量控制、现场冬雨季施焊、无损伤探测等方面的施工工艺及技术问题。2、材料及施工要求 型钢柱内钢骨、连接板、加劲板采纳 Q235B 级碳素结构钢;型钢梁、连接板、加劲板采纳 Q235B 级碳素结构钢。各种规格钢材的化学成分及物理力学性能应符合国家现行标准 GB700《碳素结构钢》的相关要求。钢骨混凝土构件中所用的栓钉,ф19 长 80,应符合国家现行标准 GB10433《圆桩头焊钉》,规定,焊接采纳专用设备,不得采纳手 工 焊 。 栓 钉 设 置 范 围 为 : (-10.250-18.550 m 及 90.550—96.550m。) 钢骨柱由钢板焊接而成,每一截钢骨长度为层高减 4mm,十字形柱的接头在施工场地现场焊接,翼缘和腹板接头采纳坡口全熔透焊缝,柱翼缘开 V 形坡口,腹板开 K 形坡口。焊条采纳 E50 型,施工场地现场焊接遵照现行国家标准《手工电弧焊焊缝坡口的形式和尺寸》和《埋弧焊焊缝坡口的基本形式和尺寸》的规定,钢骨焊...
