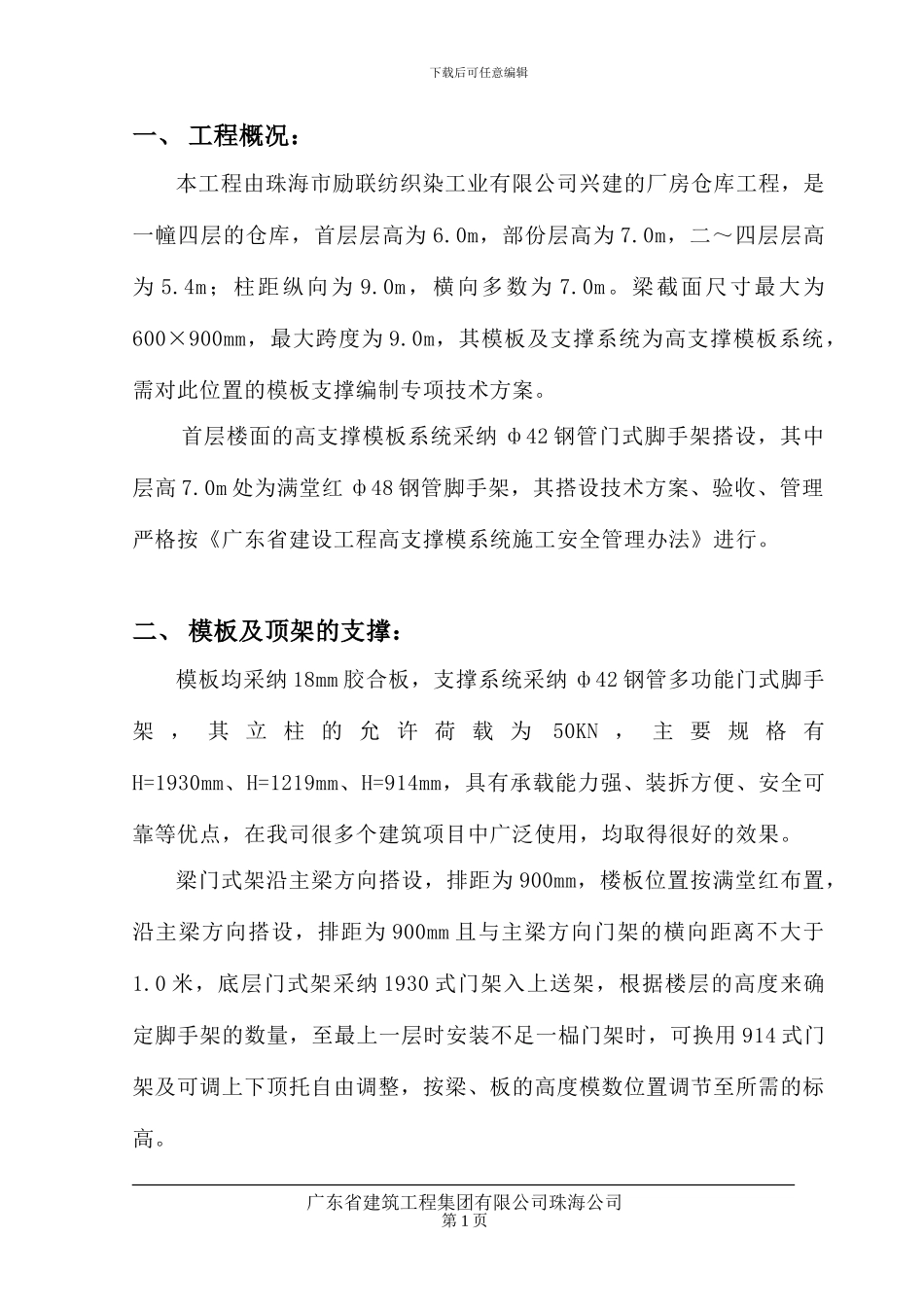

下载后可任意编辑一、 工程概况：本工程由珠海市励联纺织染工业有限公司兴建的厂房仓库工程，是一幢四层的仓库，首层层高为 6.0m，部份层高为 7.0m，二～四层层高为 5.4m；柱距纵向为 9.0m，横向多数为 7.0m。梁截面尺寸最大为600×900mm，最大跨度为 9.0m，其模板及支撑系统为高支撑模板系统，需对此位置的模板支撑编制专项技术方案。首层楼面的高支撑模板系统采纳 ф42 钢管门式脚手架搭设，其中层高 7.0m 处为满堂红 ф48 钢管脚手架，其搭设技术方案、验收、管理严格按《广东省建设工程高支撑模系统施工安全管理办法》进行。二、 模板及顶架的支撑：模板均采纳 18mm 胶合板，支撑系统采纳 ф42 钢管多功能门式脚手架 ， 其 立 柱 的 允 许 荷 载 为50KN ， 主 要 规 格 有H=1930mm、H=1219mm、H=914mm，具有承载能力强、装拆方便、安全可靠等优点，在我司很多个建筑项目中广泛使用，均取得很好的效果。梁门式架沿主梁方向搭设，排距为 900mm，楼板位置按满堂红布置，沿主梁方向搭设，排距为 900mm 且与主梁方向门架的横向距离不大于1.0 米，底层门式架采纳 1930 式门架入上送架，根据楼层的高度来确定脚手架的数量，至最上一层时安装不足一榀门架时，可换用 914 式门架及可调上下顶托自由调整，按梁、板的高度模数位置调节至所需的标高。广东省建筑工程集团有限公司珠海公司第 1 页下载后可任意编辑为了保证脚手架的整体稳定性，对楼层高度超过 4.5 米时宜设置不少于三道的横水平拉杆。水平拉杆应在满堂脚手架的周边顶层、底层及中间每 5 列、5 排通长连续设置，并应采纳构件与门架立杆扣牢。其中下道拉杆其间距楼地面 30cm 作为扫地杆设置，然后沿竖向每隔不大于1.5m 设一道。完成脚步手架安装后，紧接着安装 80×80 木枋龙骨，由双层木枋组成，下层龙骨由顶托支承沿门架排列方向铺设，上层为密排，梁底板间距大小为 20—30cm，板间距大小为 35 cm，龙骨应通线找平后才能铺设底模。超过 700mm 时，梁侧模内梁板支撑用 φ12 一道对拉螺栓，外梁加二道，再另架松板支撑。三、作用于模板及支架的荷载主要几个方面。 1、模板及支架的自重，其荷载设计值为 0.75KN/㎡2、新浇混凝土自重,其荷载设计值为 25.0KN/M33、钢筋自重:楼板荷载设计值为 1.1KN/M3,梁的荷载设计为 1.5KN/M3 4、施工人员及施工设备荷载,其荷载设计值为 1.0KN/㎡5、振捣混凝土产生的荷载,其荷载设计值为 2...
