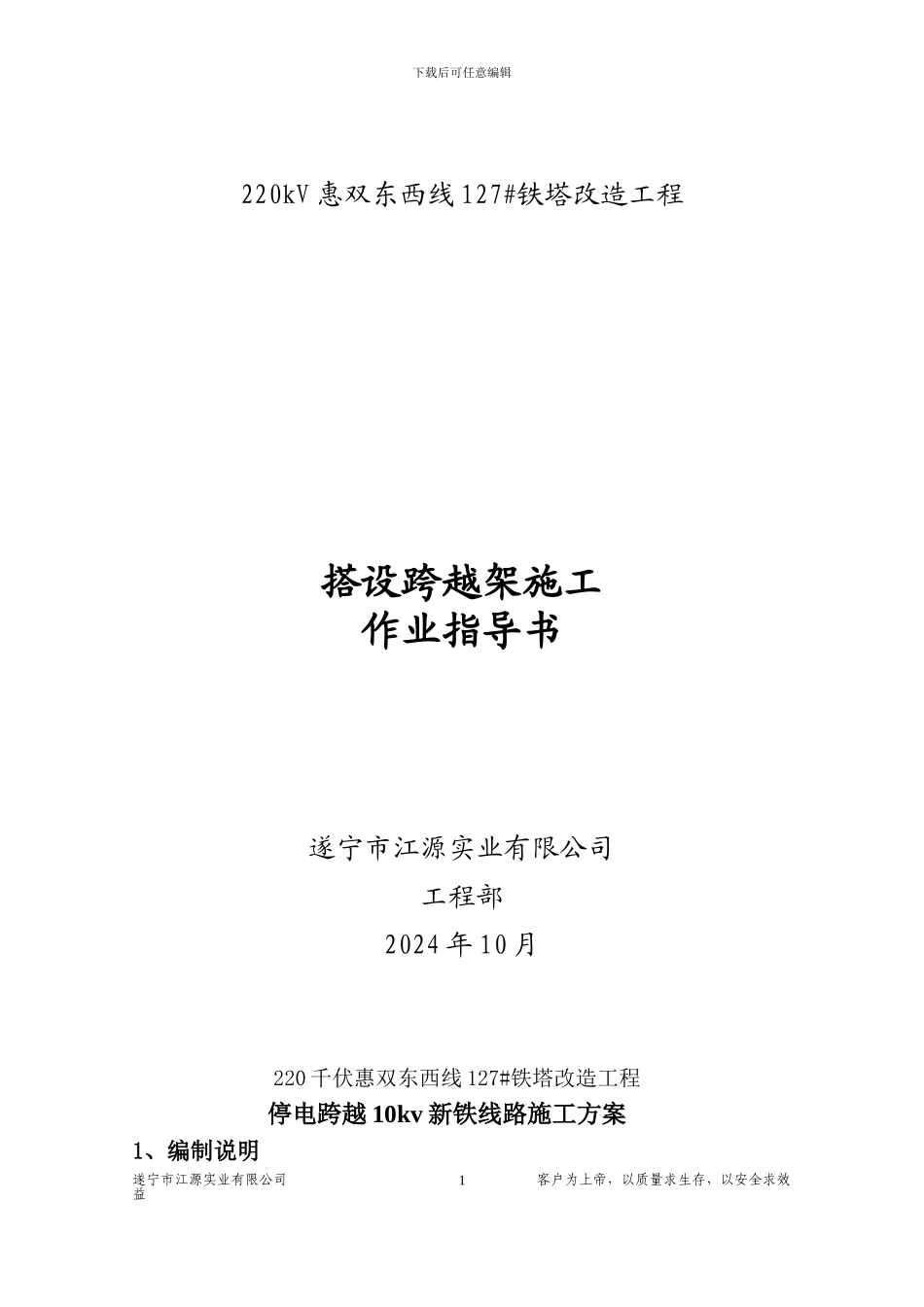

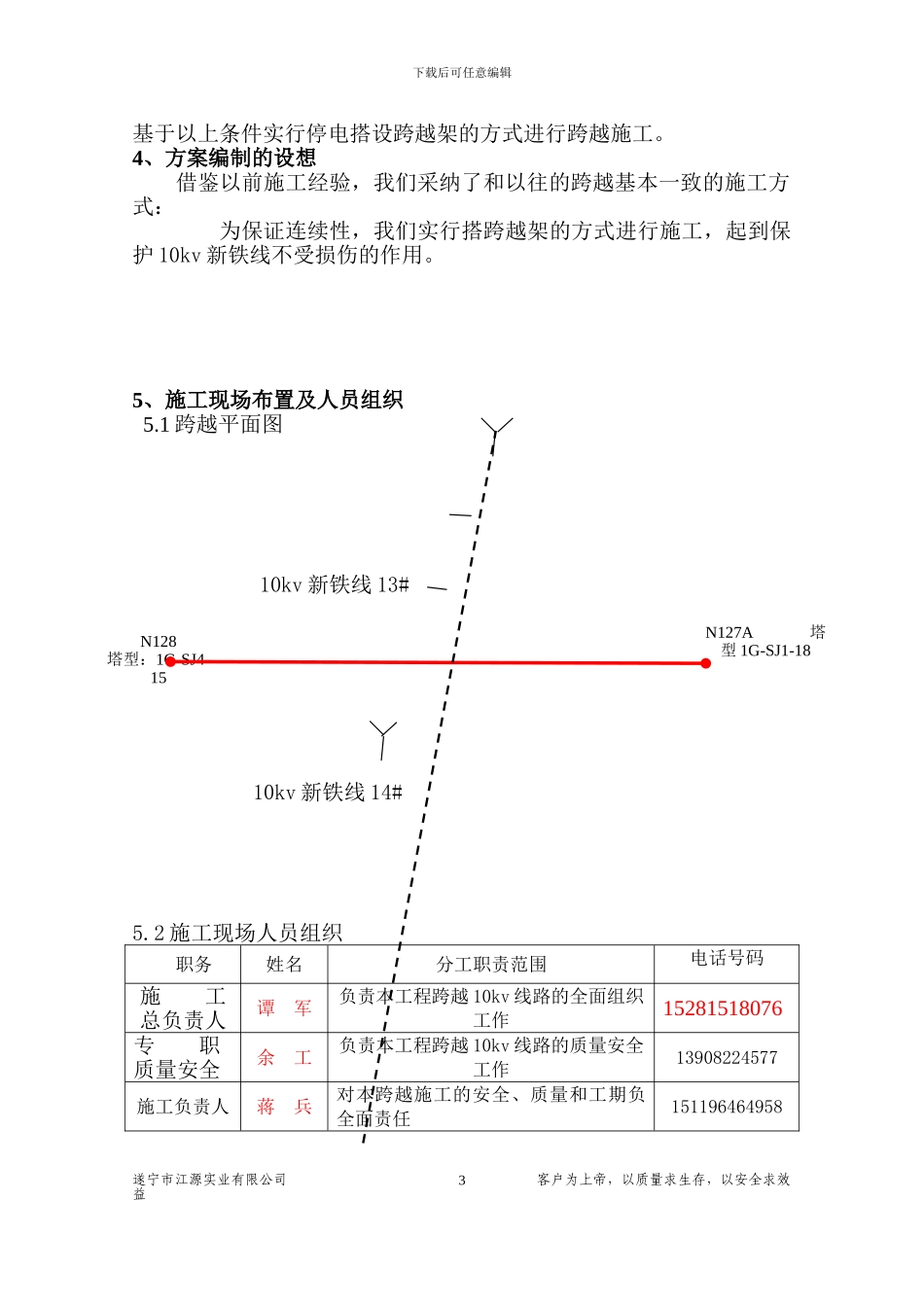

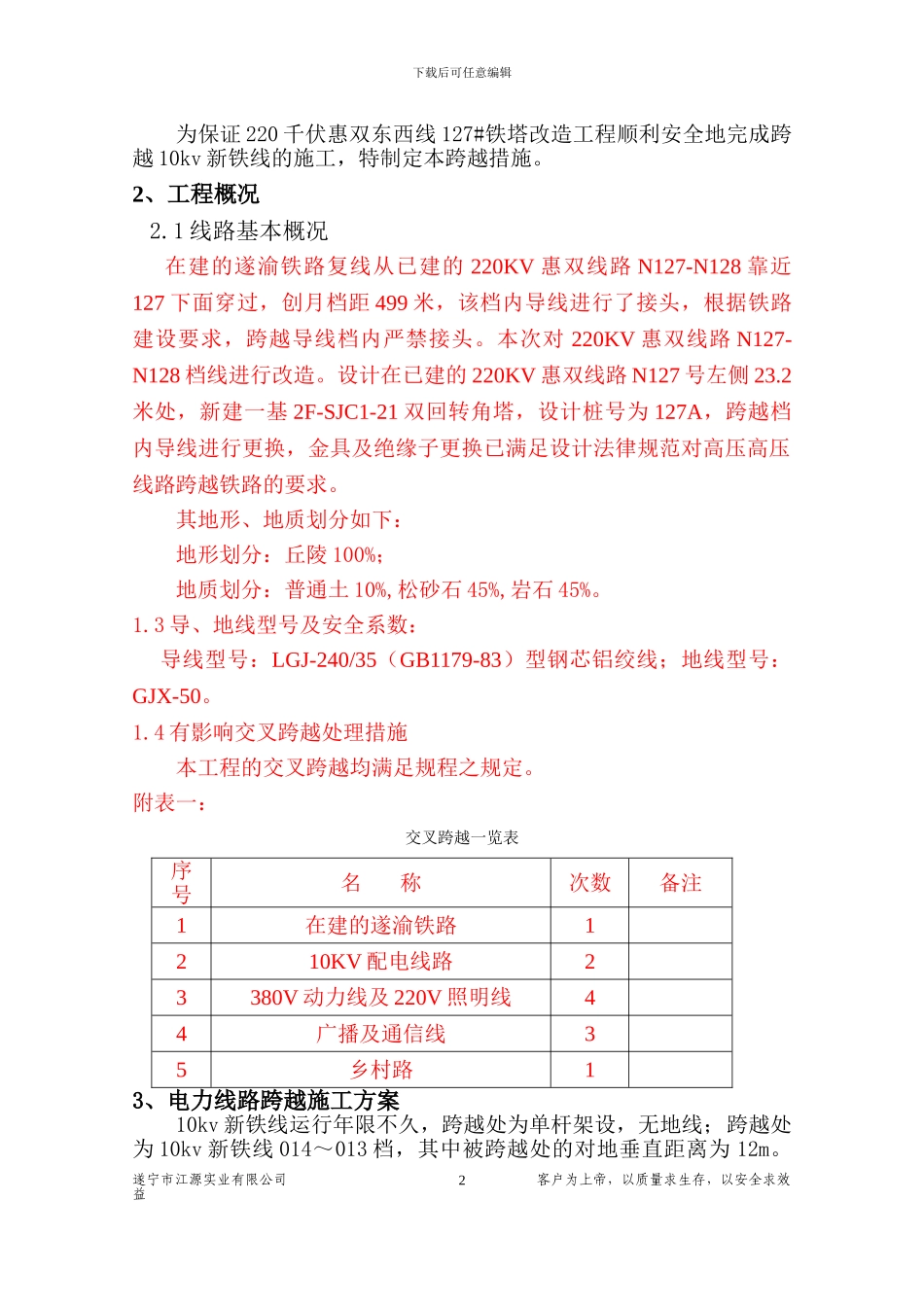

下载后可任意编辑220kV 惠双东西线 127#铁塔改造工程 搭设跨越架施工作业指导书遂宁市江源实业有限公司工程部2024 年 10 月220 千伏惠双东西线 127#铁塔改造工程停电跨越 10kv 新铁线路施工方案1、编制说明遂宁市江源实业有限公司 客户为上帝，以质量求生存，以安全求效益1下载后可任意编辑为保证 220 千伏惠双东西线 127#铁塔改造工程顺利安全地完成跨越 10kv 新铁线的施工，特制定本跨越措施。2、工程概况2.1 线路基本概况在建的遂渝铁路复线从已建的 220KV 惠双线路 N127-N128 靠近127 下面穿过，创月档距 499 米，该档内导线进行了接头，根据铁路建设要求，跨越导线档内严禁接头。本次对 220KV 惠双线路 N127-N128 档线进行改造。设计在已建的 220KV 惠双线路 N127 号左侧 23.2米处，新建一基 2F-SJC1-21 双回转角塔，设计桩号为 127A，跨越档内导线进行更换，金具及绝缘子更换已满足设计法律规范对高压高压线路跨越铁路的要求。其地形、地质划分如下：地形划分：丘陵 100%；地质划分：普通土 10%,松砂石 45%,岩石 45%。1.3 导、地线型号及安全系数：导线型号：LGJ-240/35（GB1179-83）型钢芯铝绞线；地线型号：GJX-50。1.4 有影响交叉跨越处理措施本工程的交叉跨越均满足规程之规定。附表一：交叉跨越一览表序号名 称次数备注1在建的遂渝铁路1210KV 配电线路23380V 动力线及 220V 照明线44广播及通信线35乡村路13、电力线路跨越施工方案10kv 新铁线运行年限不久，跨越处为单杆架设，无地线；跨越处为 10kv 新铁线 014～013 档，其中被跨越处的对地垂直距离为 12m。遂宁市江源实业有限公司 客户为上帝，以质量求生存，以安全求效益2N128塔型：1G-SJ4-15N127A 塔型 1G-SJ1-18下载后可任意编辑基于以上条件实行停电搭设跨越架的方式进行跨越施工。 4、方案编制的设想借鉴以前施工经验，我们采纳了和以往的跨越基本一致的施工方式：为保证连续性，我们实行搭跨越架的方式进行施工，起到保护 10kv 新铁线不受损伤的作用。5、施工现场布置及人员组织5.1 跨越平面图5.2 施工现场人员组织 职务姓名分工职责范围电话号码施 工 总负责人谭 军负责本工程跨越 10kv 线路的全面组织工作15281518076专 职质量安全余 工负责本工程跨越 10kv 线路的质量安全工作13908224577施工负责人蒋 兵对本跨越施工的安全、质量和工期负全面责任151196464958遂宁市江源实业有限公司 客户为上帝...
