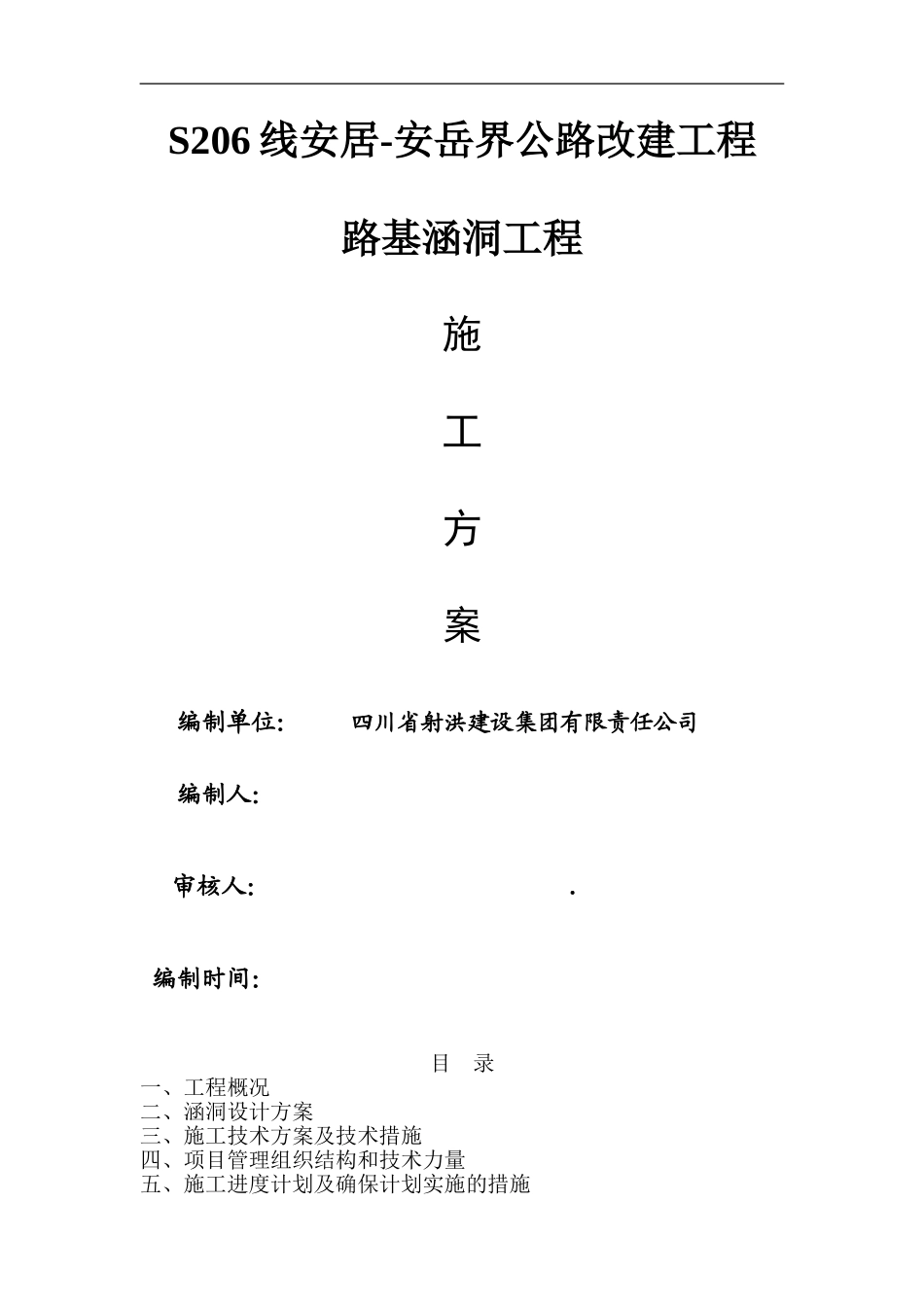

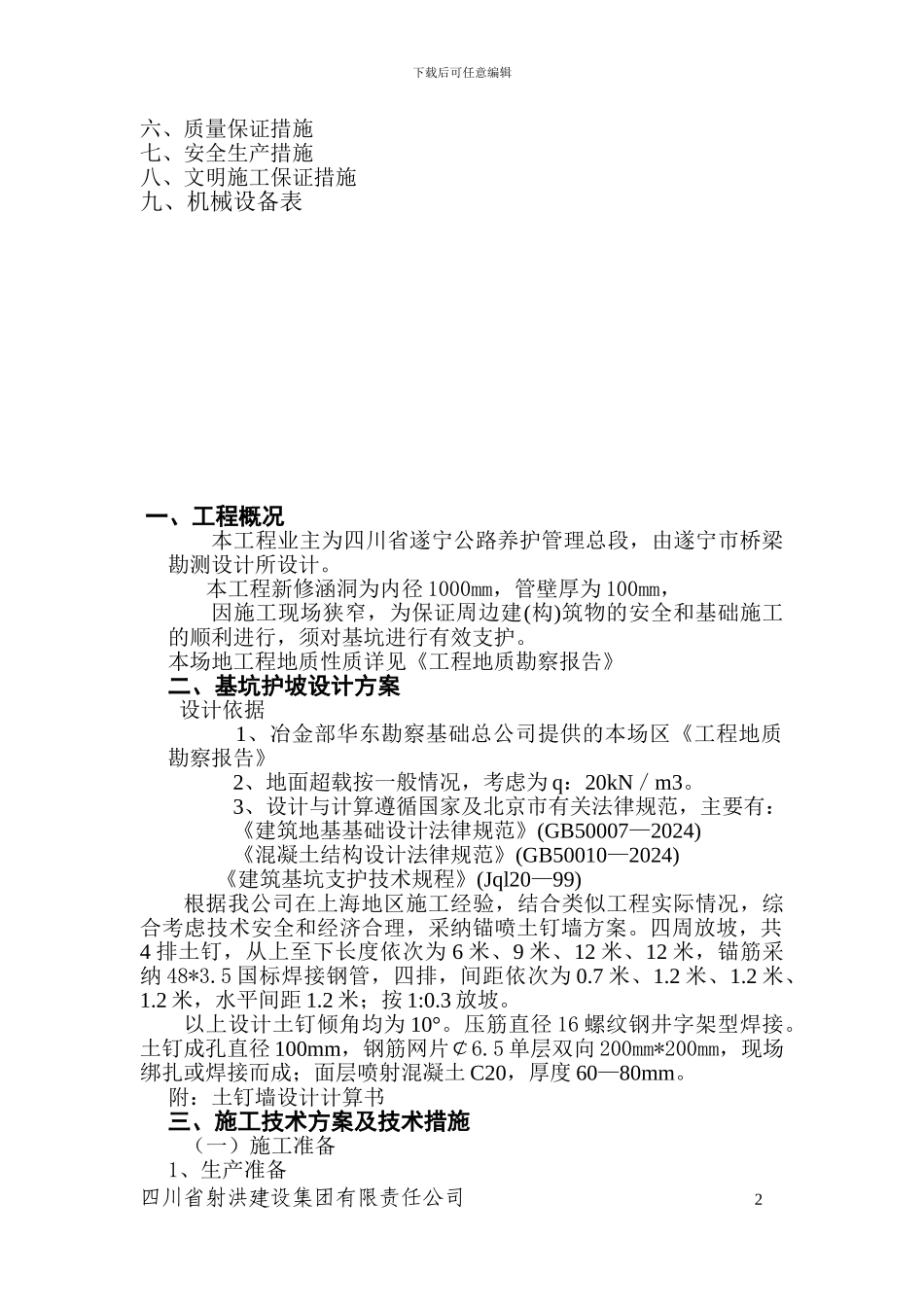

S206 线安居-安岳界公路改建工程路基涵洞工程施工方案编制单位： 四川省射洪建设集团有限责任公司 编制人： 审核人： .编制时间：目 录一、工程概况二、涵洞设计方案三、施工技术方案及技术措施四、项目管理组织结构和技术力量五、施工进度计划及确保计划实施的措施下载后可任意编辑六、质量保证措施七、安全生产措施八、文明施工保证措施九、机械设备表 一、工程概况本工程业主为四川省遂宁公路养护管理总段，由遂宁市桥梁勘测设计所设计。 本工程新修涵洞为内径 1000mm，管壁厚为 100mm，因施工现场狭窄，为保证周边建(构)筑物的安全和基础施工的顺利进行，须对基坑进行有效支护。本场地工程地质性质详见《工程地质勘察报告》二、基坑护坡设计方案 设计依据 1、冶金部华东勘察基础总公司提供的本场区《工程地质勘察报告》 2、地面超载按一般情况，考虑为 q：20kN／m3。 3、设计与计算遵循国家及北京市有关法律规范，主要有： 《建筑地基基础设计法律规范》(GB50007—2024) 《混凝土结构设计法律规范》(GB50010—2024) 《建筑基坑支护技术规程》(Jql20—99) 根据我公司在上海地区施工经验，结合类似工程实际情况，综合考虑技术安全和经济合理，采纳锚喷土钉墙方案。四周放坡，共4 排土钉，从上至下长度依次为 6 米、9 米、12 米、12 米，锚筋采纳 48*3.5 国标焊接钢管，四排，间距依次为 0.7 米、1.2 米、1.2 米、1.2 米，水平间距 1.2 米；按 1:0.3 放坡。以上设计土钉倾角均为 10°。压筋直径 16 螺纹钢井字架型焊接。土钉成孔直径 100mm，钢筋网片￠6.5 单层双向 200mm*200mm，现场绑扎或焊接而成；面层喷射混凝土 C20，厚度 60—80mm。附：土钉墙设计计算书 三、施工技术方案及技术措施 （一）施工准备1、生产准备四川省射洪建设集团有限责任公司2下载后可任意编辑 （1）人员准备 由项目经理部及各职能部门，根据本工程特点，四周井点降水施工后 6 天内安排土钉墙施工队伍及早带领施工队伍进场，并深化组织设计，完善岗位责任制，确定技术、质量、安全、文明施工管理网络。 （2）材料准备 本工程材料全部由我方采购，但水泥、钢管、钢筋（沪产）、外加剂的品牌均须招标单位及监理单位认可后方可使用，须做检验的材料提前进场。故在开工前必须做好材料的采购工作及早进场，并制定详细的进货计划，保证工程进度。进场时质量员要进行严格验收。 3、机械准备 本工程所用机械及配套设备，及...
