2024年门禁系统施工规范及调试要点VIP免费

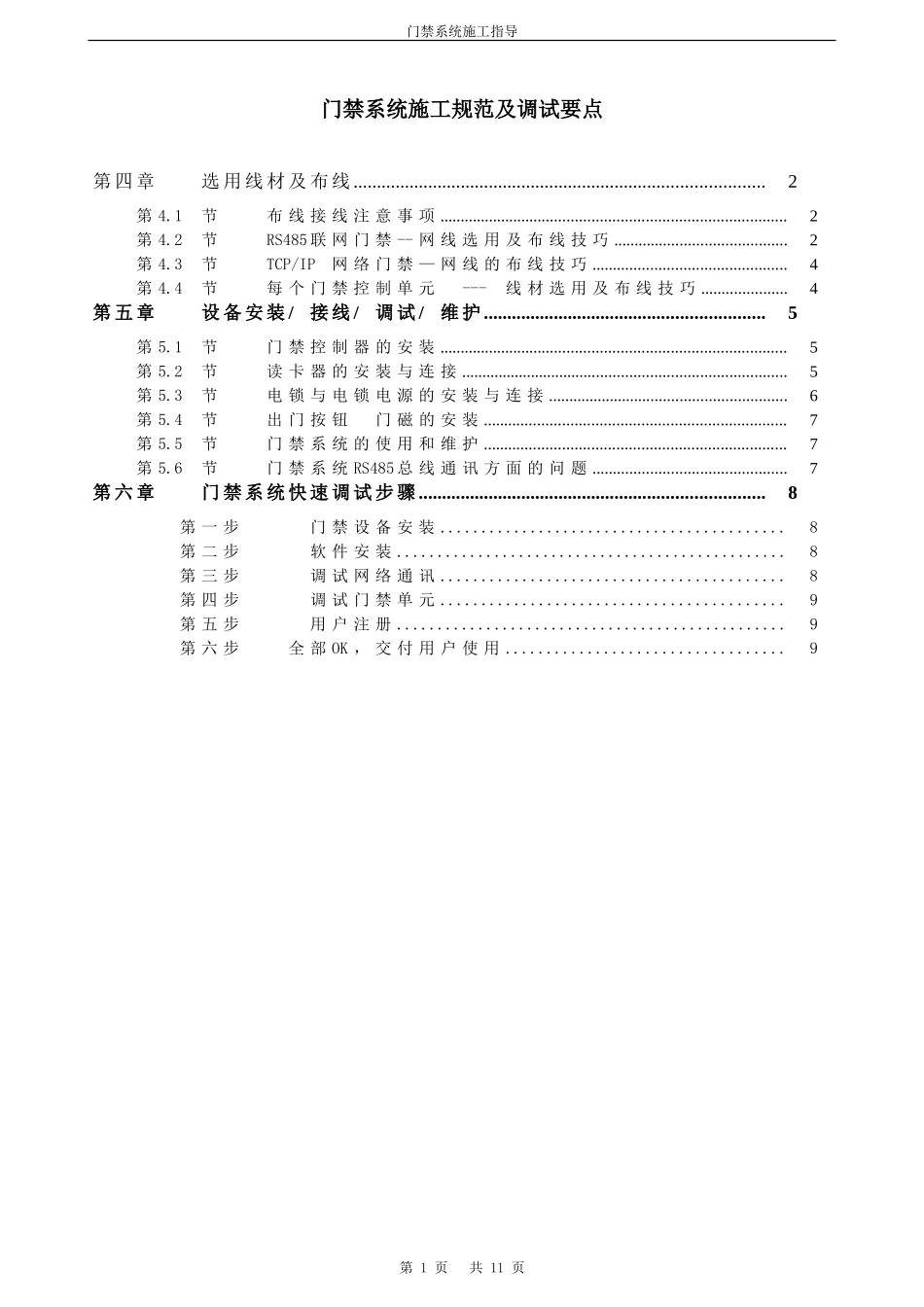

门禁系统施工指导门禁系统施工规范及调试要点第四章选用线材及布线........................................................................................2第4.1节布线接线注意事项....................................................................................2第4.2节RS485联网门禁--网线选用及布线技巧..........................................2第4.3节TCP/IP网络门禁—网线的布线技巧...............................................4第4.4节每个门禁控制单元---线材选用及布线技巧.....................4第五章设备安装/接线/调试/维护............................................................5第5.1节门禁控制器的安装....................................................................................5第5.2节读卡器的安装与连接...............................................................................5第5.3节电锁与电锁电源的安装与连接..........................................................6第5.4节出门按钮门磁的安装.........................................................................7第5.5节门禁系统的使用和维护.........................................................................7第5.6节门禁系统RS485总线通讯方面的问题...............................................7第六章门禁系统快速调试步骤..........................................................................8第一步门禁设备安装..........................................8第二步软件安装................................................8第三步调试网络通讯..........................................8第四步调试门禁单元..........................................9第五步用户注册................................................9第六步全部OK，交付用户使用..................................9第1页共11页门禁系统施工指导第四章选用线材及布线第4.1节布线接线注意事项1、所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。强烈建议：本系统的所有走线必须同220V强电线分开套管2、虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。3、建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。4、请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。5、不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通。6、用电方面，不要将控制器和其他大电流设备接在同一供电插座上。7、读卡器、按钮的安装高度距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。8、控制器建议安装在门内侧的天花板上或弱电井等便于维护的地点。9、接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。10、线与线的连接，最好使用电烙铁焊接，拧接方式容易造成接触不良。第4.2节RS485联网门禁--网线选用及布线技巧RS485网线：电脑到控制器，以及控制器与控制器之间的通讯线。建议使用4芯双绞屏蔽网线。线径在0.5平方毫米以上。485总线是一种用于设备联网的经济型的传统的工业总线方式，通讯质量是需要根据施工经验进行测试和调试的，485总线虽然简单，但必须严格安装施工规范进行布线，RS485总线的布置与RS485的通讯质量非常重要。对于大型门禁系统，首先要确定门禁管理中心的位置，了解清楚项目中每个门禁点的位置，根据门禁点的数量、网线的距离，合理设计门禁网络采用单条RS485总线，还是采用多条RS485总线。4.2.1多条RS485总线联网制遵循2条原则：1、单条总线上挂接的控制器数量一般不能超过40台；超过40台控制器的话，建议采用多条总线制，再通过485HUB连上管理电脑。2、RS485总线长度，理论上是可以达到1200米，由于控制器数量或者通讯环境的复杂性，单条485总线建议不要超过800米。如果超过800米，请改第2页共11页门禁系统施工指导成多路RS485...
