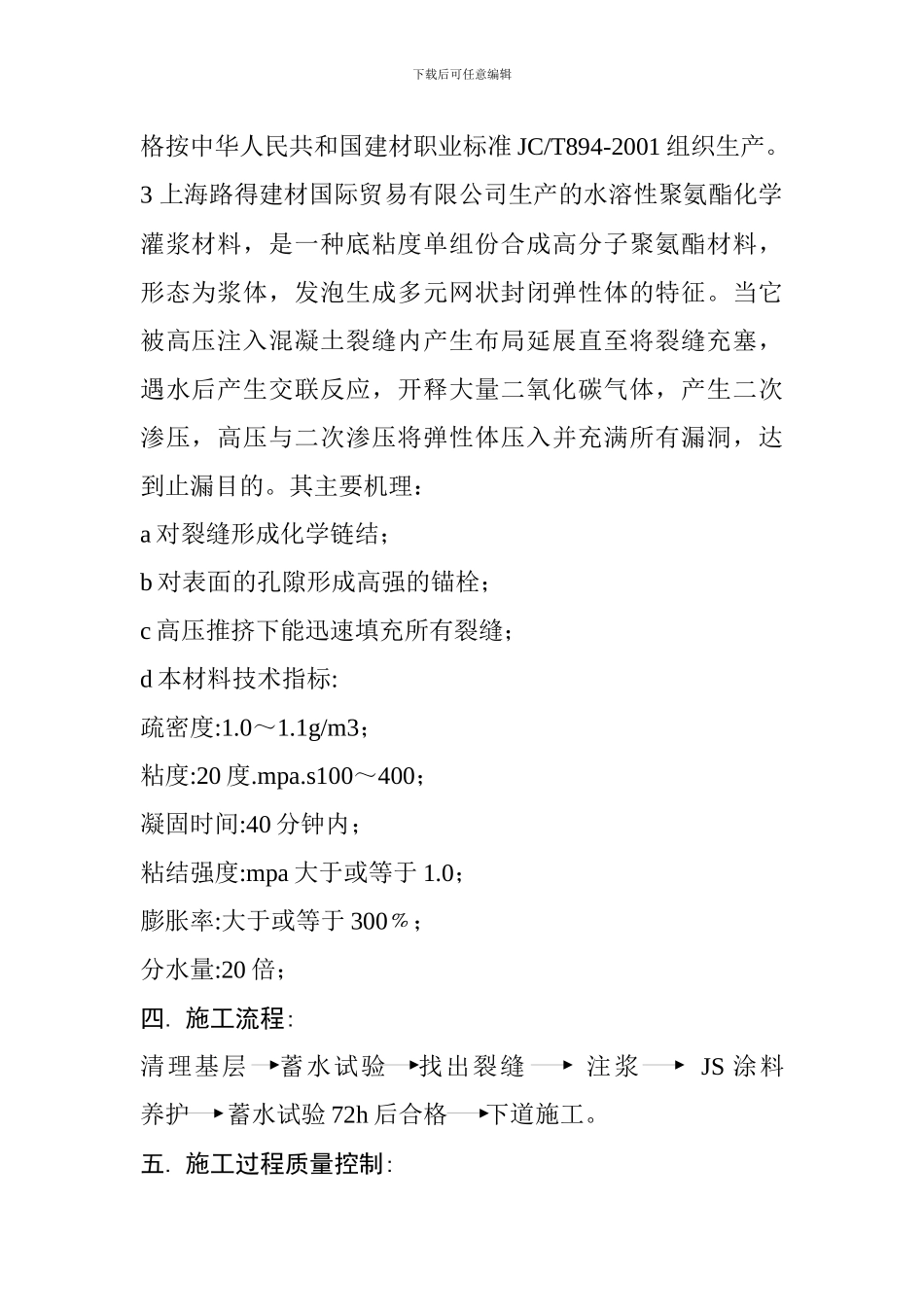

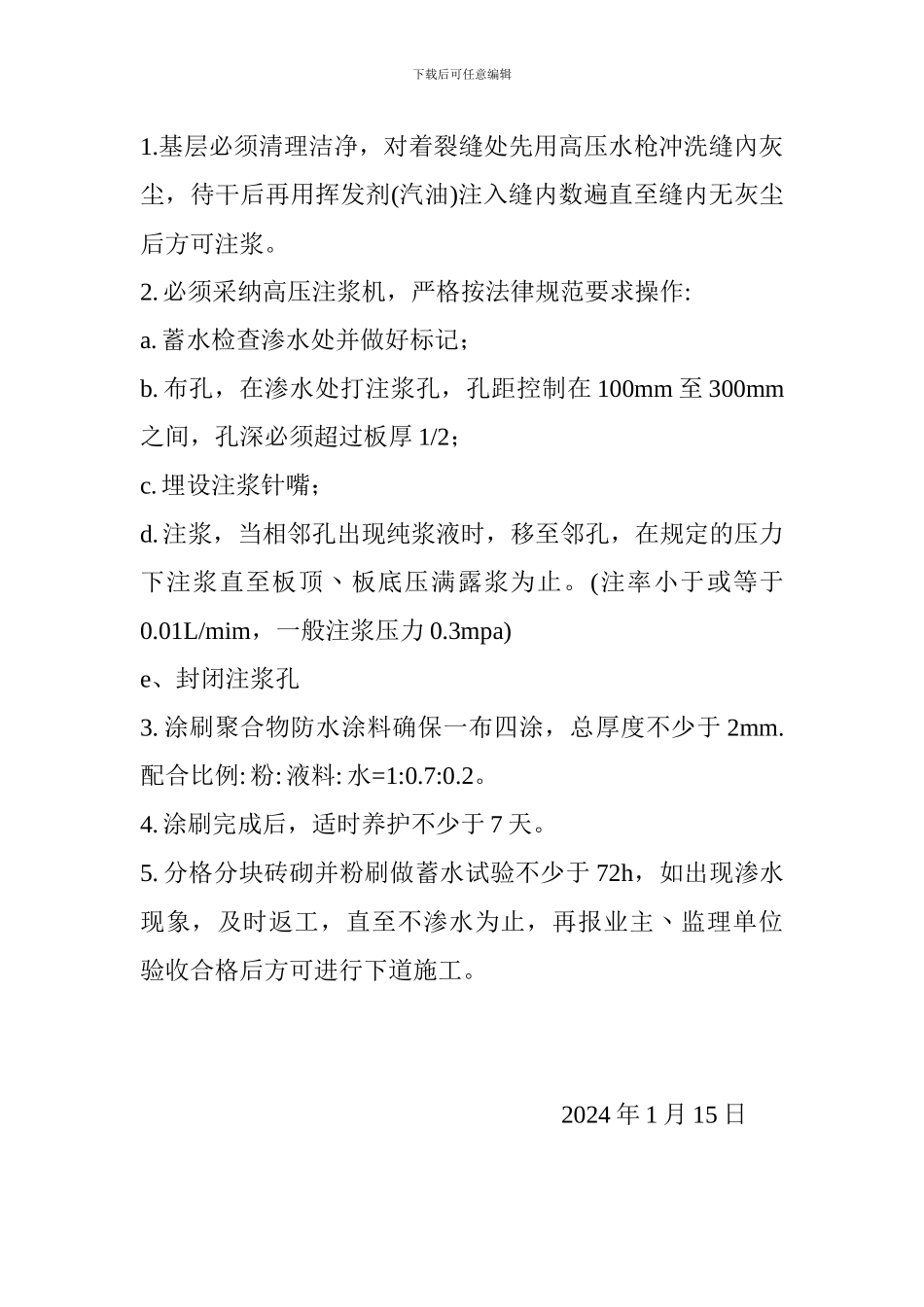

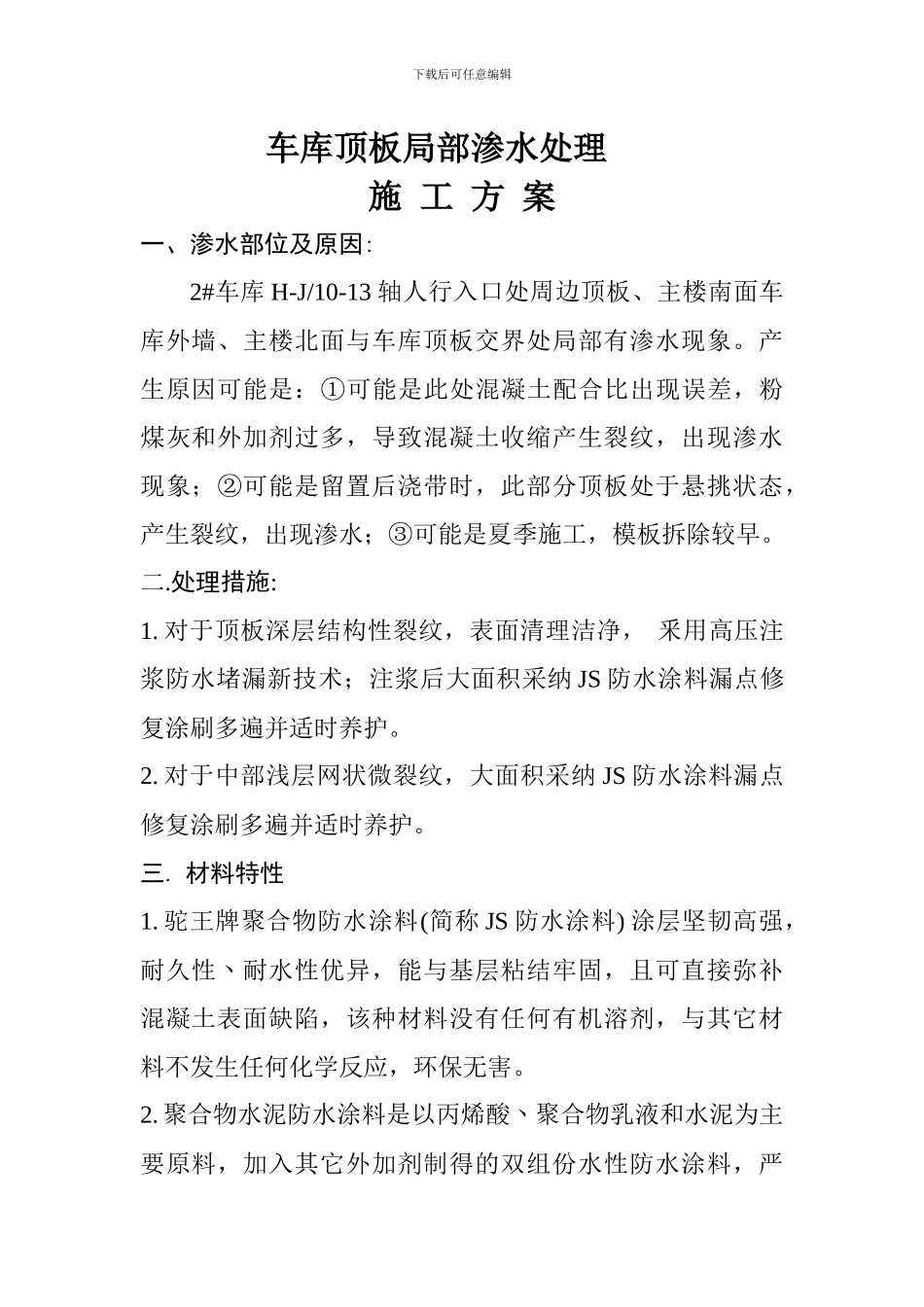

下载后可任意编辑 车库顶板局部渗水处理施 工 方 案一、渗水部位及原因:2#车库 H-J/10-13 轴人行入口处周边顶板、主楼南面车库外墙、主楼北面与车库顶板交界处局部有渗水现象。产生原因可能是：①可能是此处混凝土配合比出现误差，粉煤灰和外加剂过多，导致混凝土收缩产生裂纹，出现渗水现象；②可能是留置后浇带时，此部分顶板处于悬挑状态，产生裂纹，出现渗水；③可能是夏季施工，模板拆除较早。二.处理措施:1. 对于顶板深层结构性裂纹，表面清理洁净， 釆用高压注浆防水堵漏新技术；注浆后大面积采纳 JS 防水涂料漏点修复涂刷多遍并适时养护。2. 对于中部浅层网状微裂纹，大面积采纳 JS 防水涂料漏点修复涂刷多遍并适时养护。三. 材料特性1. 驼王牌聚合物防水涂料(简称 JS 防水涂料) 涂层坚韧高强，耐久性丶耐水性优异，能与基层粘结牢固，且可直接弥补混凝土表面缺陷，该种材料没有任何有机溶剂，与其它材料不发生任何化学反应，环保无害。2. 聚合物水泥防水涂料是以丙烯酸丶聚合物乳液和水泥为主要原料，加入其它外加剂制得的双组份水性防水涂料，严下载后可任意编辑格按中华人民共和国建材职业标准 JC/T894-2001 组织生产。3 上海路得建材国际贸易有限公司生产的水溶性聚氨酯化学灌浆材料，是一种底粘度单组份合成高分子聚氨酯材料，形态为浆体，发泡生成多元网状封闭弹性体的特征。当它被高压注入混凝土裂缝内产生布局延展直至将裂缝充塞，遇水后产生交联反应，开释大量二氧化碳气体，产生二次渗压，高压与二次渗压将弹性体压入并充满所有漏洞，达到止漏目的。其主要机理：a 对裂缝形成化学链结；b 对表面的孔隙形成高强的锚栓；c 高压推挤下能迅速填充所有裂缝；d 本材料技术指标:疏密度:1.0～1.1g/m3；粘度:20 度.mpa.s100～400；凝固时间:40 分钟内；粘结强度:mpa 大于或等于 1.0；膨胀率:大于或等于 300﹪；分水量:20 倍；四. 施工流程:清理基层 蓄水试验 找出裂缝 注浆 JS 涂料 养护 蓄水试验 72h 后合格 下道施工。五. 施工过程质量控制:下载后可任意编辑1.基层必须清理洁净，对着裂缝处先用高压水枪冲洗缝內灰尘，待干后再用挥发剂(汽油)注入缝内数遍直至缝内无灰尘后方可注浆。2. 必须采纳高压注浆机，严格按法律规范要求操作:a. 蓄水检查渗水处并做好标记；b. 布孔，在渗水处打注浆孔，孔距控制在 100mm 至 300mm之间，孔深必须超过板厚 1/2；c. 埋设注浆针嘴；d. 注浆，当...
