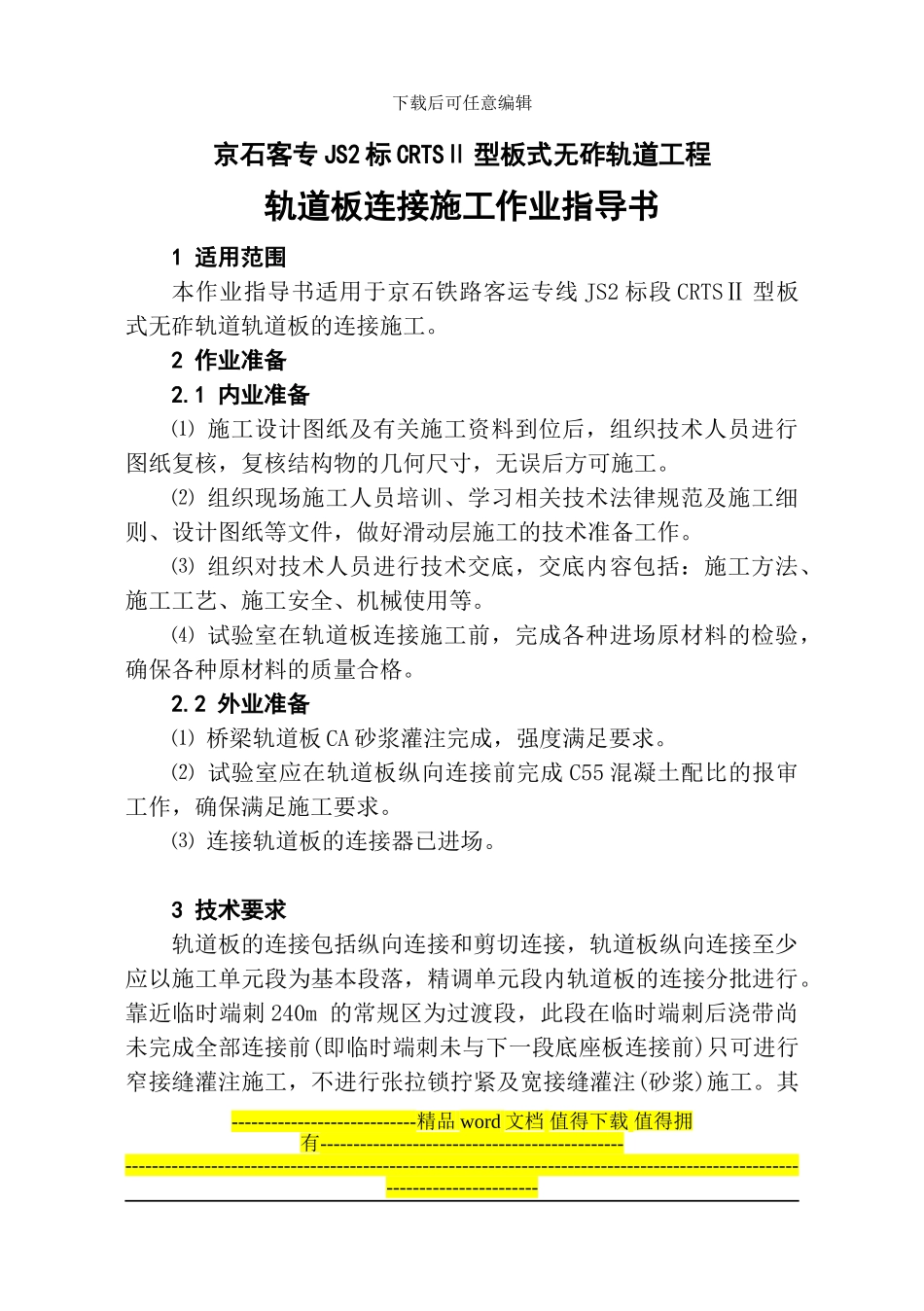

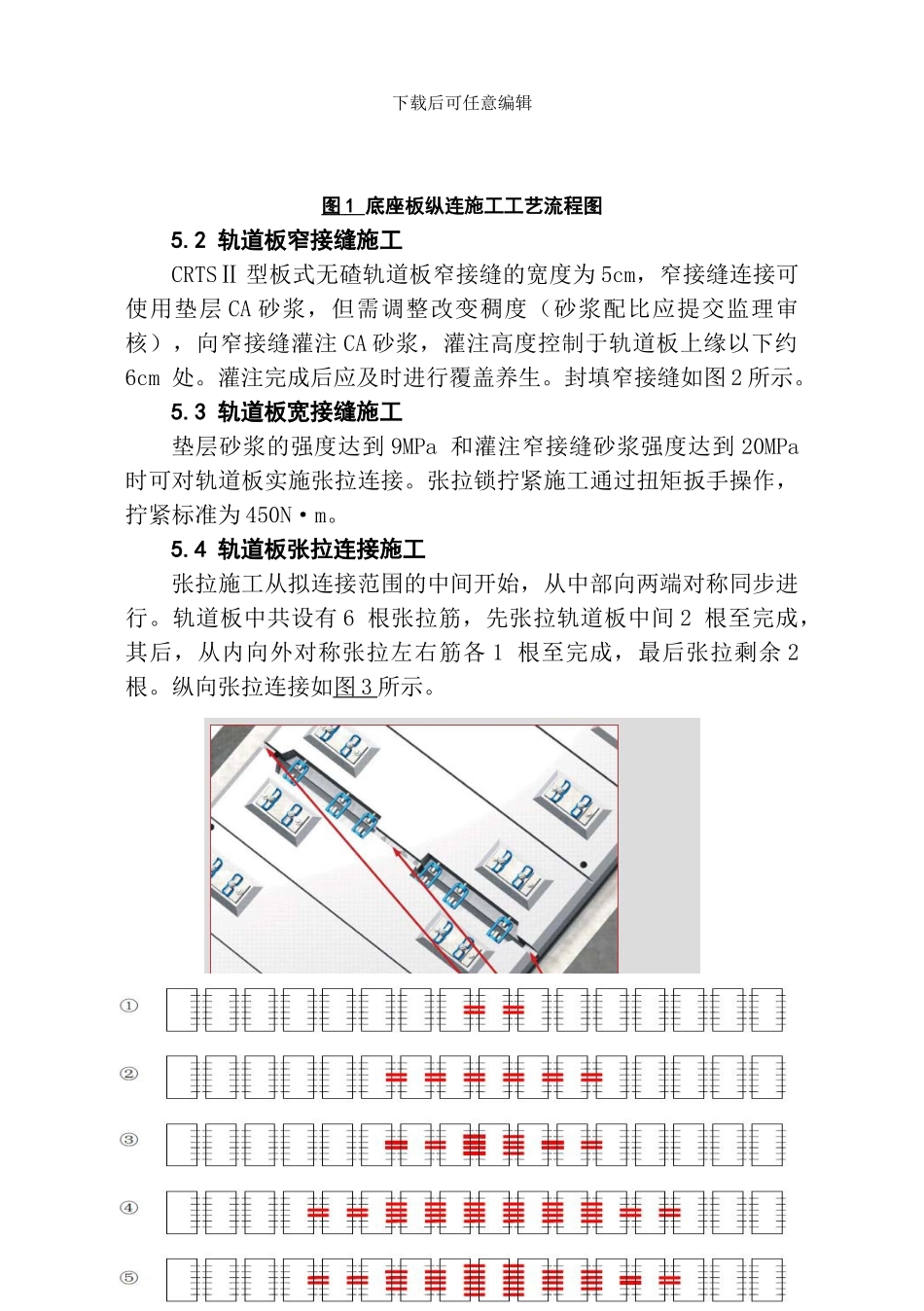

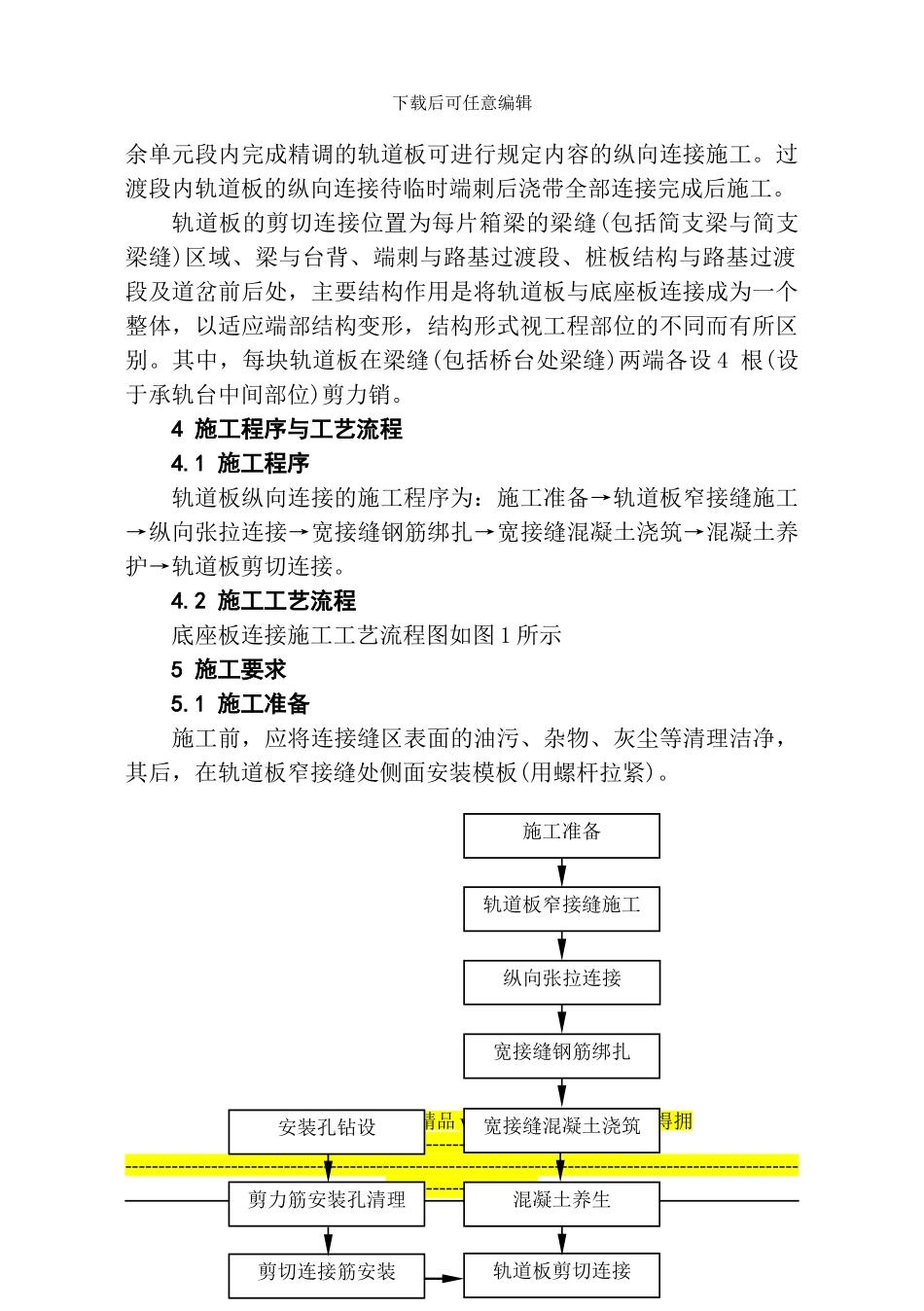

下载后可任意编辑京石客专 JS2 标 CRTSⅡ 型板式无砟轨道工程轨道板连接施工作业指导书1 适用范围本作业指导书适用于京石铁路客运专线 JS2 标段 CRTSⅡ 型板式无砟轨道轨道板的连接施工。2 作业准备2.1 内业准备⑴ 施工设计图纸及有关施工资料到位后，组织技术人员进行图纸复核，复核结构物的几何尺寸，无误后方可施工。⑵ 组织现场施工人员培训、学习相关技术法律规范及施工细则、设计图纸等文件，做好滑动层施工的技术准备工作。⑶ 组织对技术人员进行技术交底，交底内容包括：施工方法、施工工艺、施工安全、机械使用等。⑷ 试验室在轨道板连接施工前，完成各种进场原材料的检验，确保各种原材料的质量合格。2.2 外业准备⑴ 桥梁轨道板 CA 砂浆灌注完成，强度满足要求。⑵ 试验室应在轨道板纵向连接前完成 C55 混凝土配比的报审工作，确保满足施工要求。⑶ 连接轨道板的连接器已进场。3 技术要求轨道板的连接包括纵向连接和剪切连接，轨道板纵向连接至少应以施工单元段为基本段落，精调单元段内轨道板的连接分批进行。靠近临时端刺 240m 的常规区为过渡段，此段在临时端刺后浇带尚未完成全部连接前(即临时端刺未与下一段底座板连接前)只可进行窄接缝灌注施工，不进行张拉锁拧紧及宽接缝灌注(砂浆)施工。其----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑余单元段内完成精调的轨道板可进行规定内容的纵向连接施工。过渡段内轨道板的纵向连接待临时端刺后浇带全部连接完成后施工。轨道板的剪切连接位置为每片箱梁的梁缝(包括简支梁与简支梁缝)区域、梁与台背、端刺与路基过渡段、桩板结构与路基过渡段及道岔前后处，主要结构作用是将轨道板与底座板连接成为一个整体，以适应端部结构变形，结构形式视工程部位的不同而有所区别。其中，每块轨道板在梁缝(包括桥台处梁缝)两端各设 4 根(设于承轨台中间部位)剪力销。4 施工程序与工艺流程4.1 施工程序轨道板纵向连接的施工程序为：施工准备→轨道板窄接缝施工→纵向张拉连接→宽接缝钢筋绑扎→宽接缝混凝土浇筑→混凝土养护→轨道板剪切连接。4.2 施工工艺流程底座板连接施工工艺流程图如图 1 所示5 施工要求5.1 施工准备施工前，应将连接缝...
