辛店河肋板式桥台施工方案VIP免费

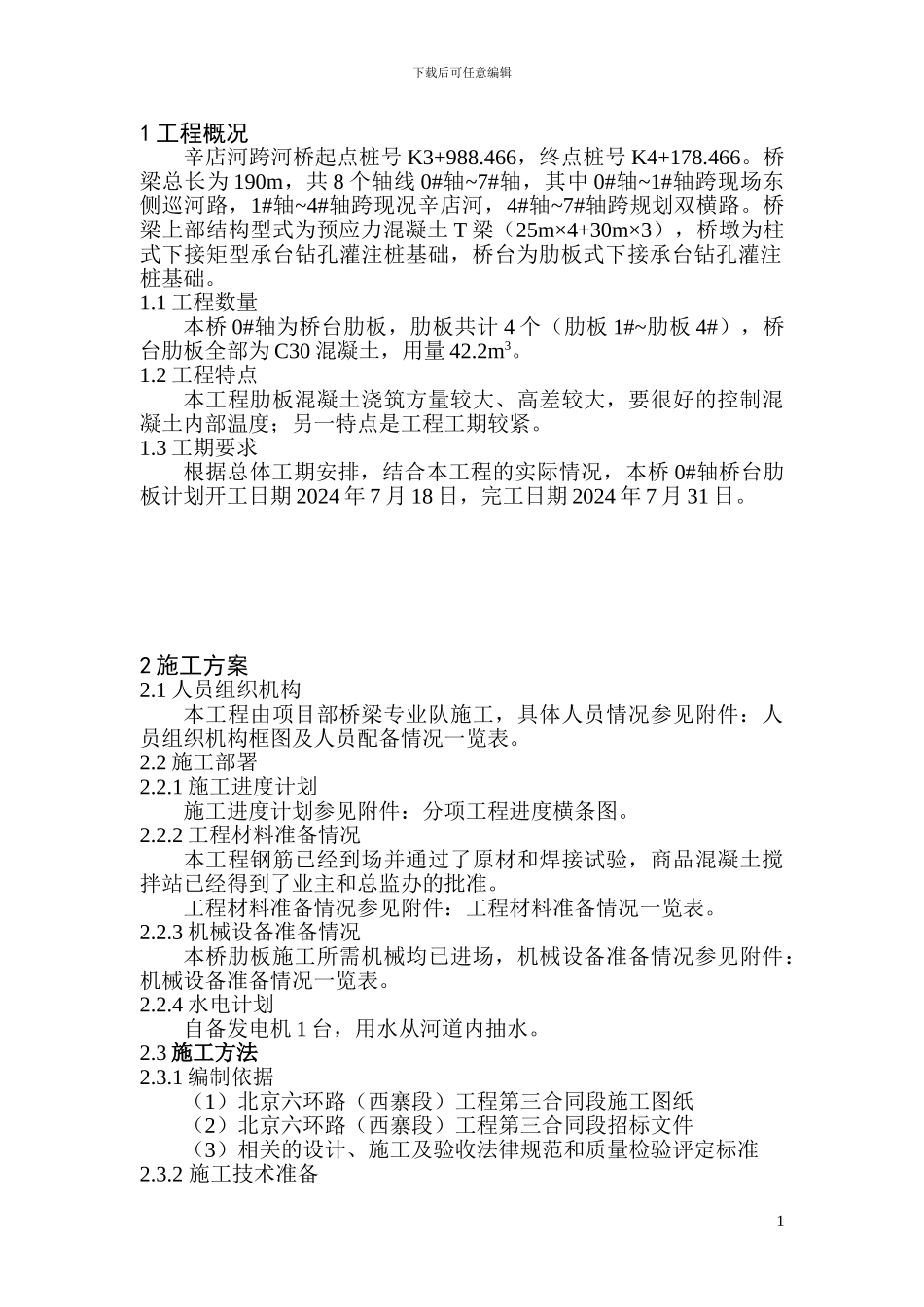

下载后可任意编辑1 工程概况辛店河跨河桥起点桩号 K3+988.466，终点桩号 K4+178.466。桥梁总长为 190m，共 8 个轴线 0#轴~7#轴，其中 0#轴~1#轴跨现场东侧巡河路，1#轴~4#轴跨现况辛店河，4#轴~7#轴跨规划双横路。桥梁上部结构型式为预应力混凝土 T 梁（25m×4+30m×3），桥墩为柱式下接矩型承台钻孔灌注桩基础，桥台为肋板式下接承台钻孔灌注桩基础。1.1 工程数量本桥 0#轴为桥台肋板，肋板共计 4 个（肋板 1#~肋板 4#），桥台肋板全部为 C30 混凝土，用量 42.2m3。1.2 工程特点本工程肋板混凝土浇筑方量较大、高差较大，要很好的控制混凝土内部温度；另一特点是工程工期较紧。1.3 工期要求根据总体工期安排，结合本工程的实际情况，本桥 0#轴桥台肋板计划开工日期 2024 年 7 月 18 日，完工日期 2024 年 7 月 31 日。2 施工方案2.1 人员组织机构本工程由项目部桥梁专业队施工，具体人员情况参见附件：人员组织机构框图及人员配备情况一览表。2.2 施工部署2.2.1 施工进度计划施工进度计划参见附件：分项工程进度横条图。2.2.2 工程材料准备情况本工程钢筋已经到场并通过了原材和焊接试验，商品混凝土搅拌站已经得到了业主和总监办的批准。工程材料准备情况参见附件：工程材料准备情况一览表。2.2.3 机械设备准备情况本桥肋板施工所需机械均已进场，机械设备准备情况参见附件：机械设备准备情况一览表。2.2.4 水电计划自备发电机 1 台，用水从河道内抽水。2.3 施工方法2.3.1 编制依据（1）北京六环路（西寨段）工程第三合同段施工图纸（2）北京六环路（西寨段）工程第三合同段招标文件（3）相关的设计、施工及验收法律规范和质量检验评定标准2.3.2 施工技术准备1下载后可任意编辑组织有关人员熟悉图纸，制定施工方案，召开技术交底会，进行技术交底。 2.3.3 施工现场准备现场桥台肋板施工的设备机具安装和准备，材料堆放和储备，消防保安设施的设置已准备就绪。现场进行了合理的布置，有利于交叉作业。现场具备了桥台肋板开工的条件。2.3.4 施工方法测量放线 →钢筋绑扎→ 安装模板→浇筑混凝土 → 养护及拆模（施工工艺流程图附后）1、测量放线测量班根据设计图纸提供的坐标点，测放出该桥台的中心点，将仪器搬至该中心点，后视原始导线点，作平行和垂直于桥台的两条纵横轴线。2、钢筋成型与安装（1）原材要求：钢筋表面应洁净，所使用的钢筋，要用经过复验的合格钢筋。使用前应将钢筋表面...
