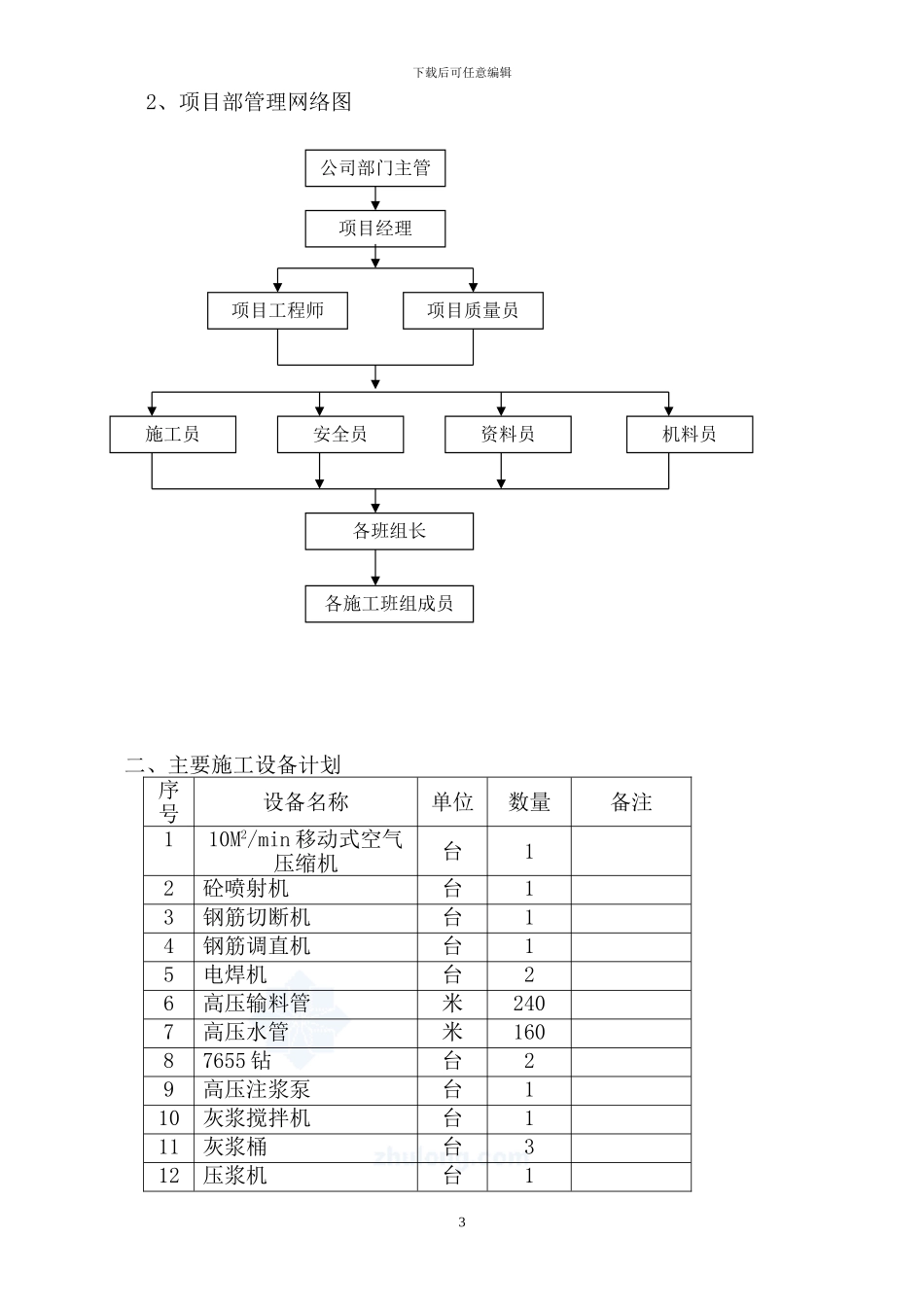

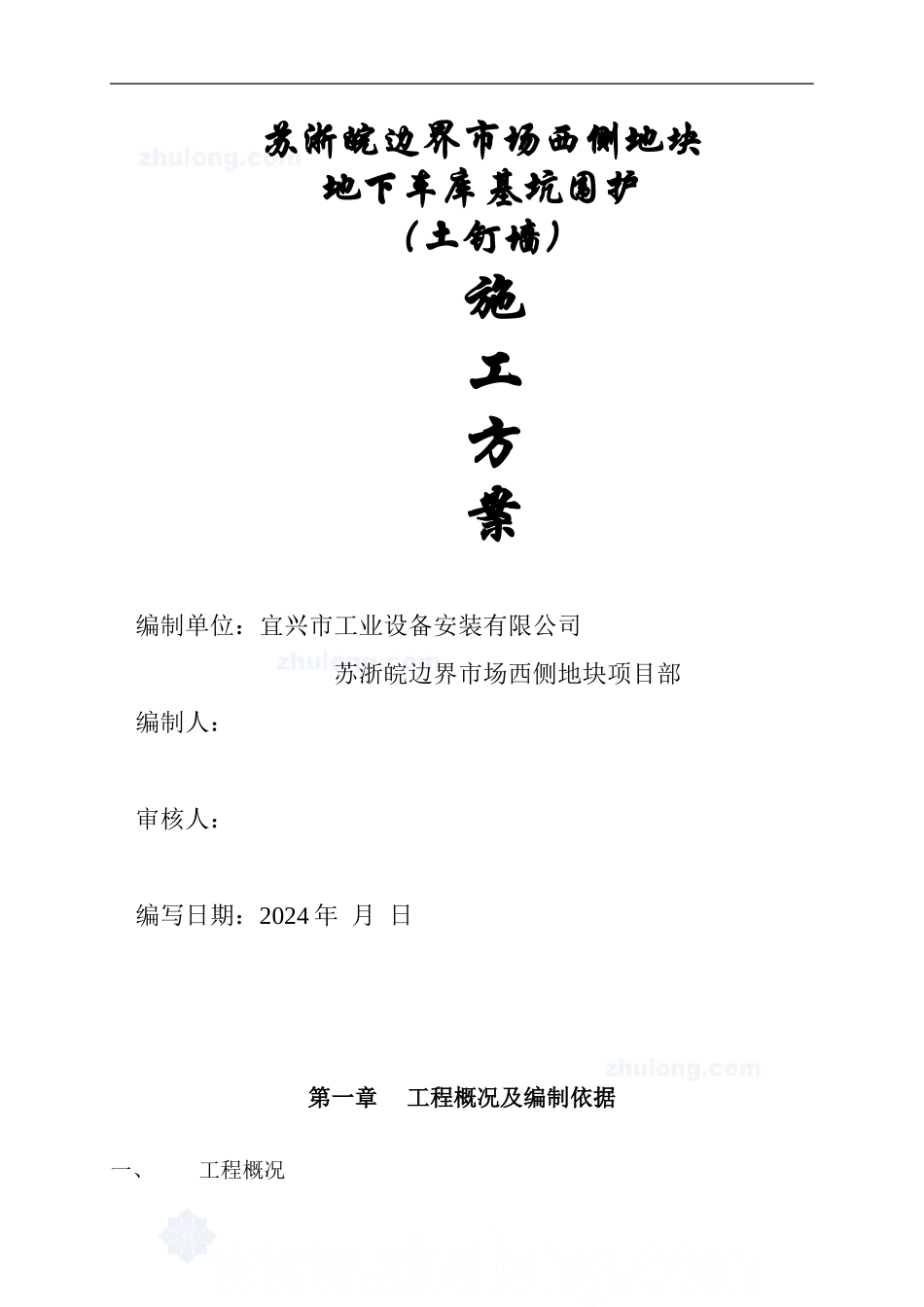

苏浙皖边界市场西侧地块地下车库基坑围护（土钉墙） 施工方案编制单位：宜兴市工业设备安装有限公司苏浙皖边界市场西侧地块项目部编制人：审核人：编写日期：2024 年 月 日第一章工程概况及编制依据一、工程概况下载后可任意编辑苏浙皖边界市场西侧地块地下车库位于苏浙皖边界市场西侧，东临清溪路，北临罗湾路，西临湾溪河，南侧 104 国道，场地原为农田、河道及厂房。北区地块地下车库基坑面积约为 14000 平方米，延长米约为600m；北区地块地由地下一层地下室及地上三层局部二层组成，地下车库为地下一层，基坑开挖深度为 4.95m。本工程基坑部分采纳 1：1.5 放坡+坡面钢筋砼护坡，部分采纳 1：0.85 放坡+土钉墙支护。放坡开挖、坡面钢筋砼护坡属常规做法，本方案重点阐述土钉墙支护的施工。二、编制依据：1、甲方提供的基础勘察报告及施工现场实际情况；2、《锚杆喷射混凝土支护技术法律规范》（GJB86-85）；3、《土层锚杆设计与施工法律规范》（CEC22-90）；第二章 施工组织设计一、施工管理组织设计1、按项目法施工管理原则，结合本工程的特点，为实现优质、高效、安全、低耗地完成本工程施工任务，组织强有力的现场施工管理项目部。项目经理作为管理核心，全权负责工程质量、进度、安全文明施工，成本控制及外部环境的协调等工作；各组员职责分明，相互协作。2下载后可任意编辑2、项目部管理网络图二、主要施工设备计划序号设备名称单位数量备注110M2/min 移动式空气压缩机台12砼喷射机台13钢筋切断机台14钢筋调直机台15电焊机台26高压输料管米2407高压水管米16087655 钻台29高压注浆泵台110灰浆搅拌机台111灰浆桶台312压浆机台13公司部门主管项目经理项目工程师施工员安全员资料员机料员各班组长各施工班组成员项目质量员下载后可任意编辑13排浆桶只114高压注浆管米10015电缆线（20mm2）米20016锚杆钻机台217高压风管米500三、主要劳动力计划： 序 号岗 位人 数1钢筋工122混凝土工83电 工14电焊工35杂工10四、施工进度计划支护结构的施工与土方开挖进度紧密结合，在一定断面的工作面形成后，立即插入该段的支护施工，在某一工作面形成后 2 天内完成该断面的支护结构的施工；在基坑施工中，总包方要加强基坑的监测，及时通报基坑的变形情况，以便及时调整支护的施工流程工艺，确保基坑的安全。第三章 土钉墙施工方案及坡面钢筋砼护坡方案一、土钉墙施工工艺简述土钉墙施工采纳击入带侧刺的钢管并注浆，提高土体的强度...
