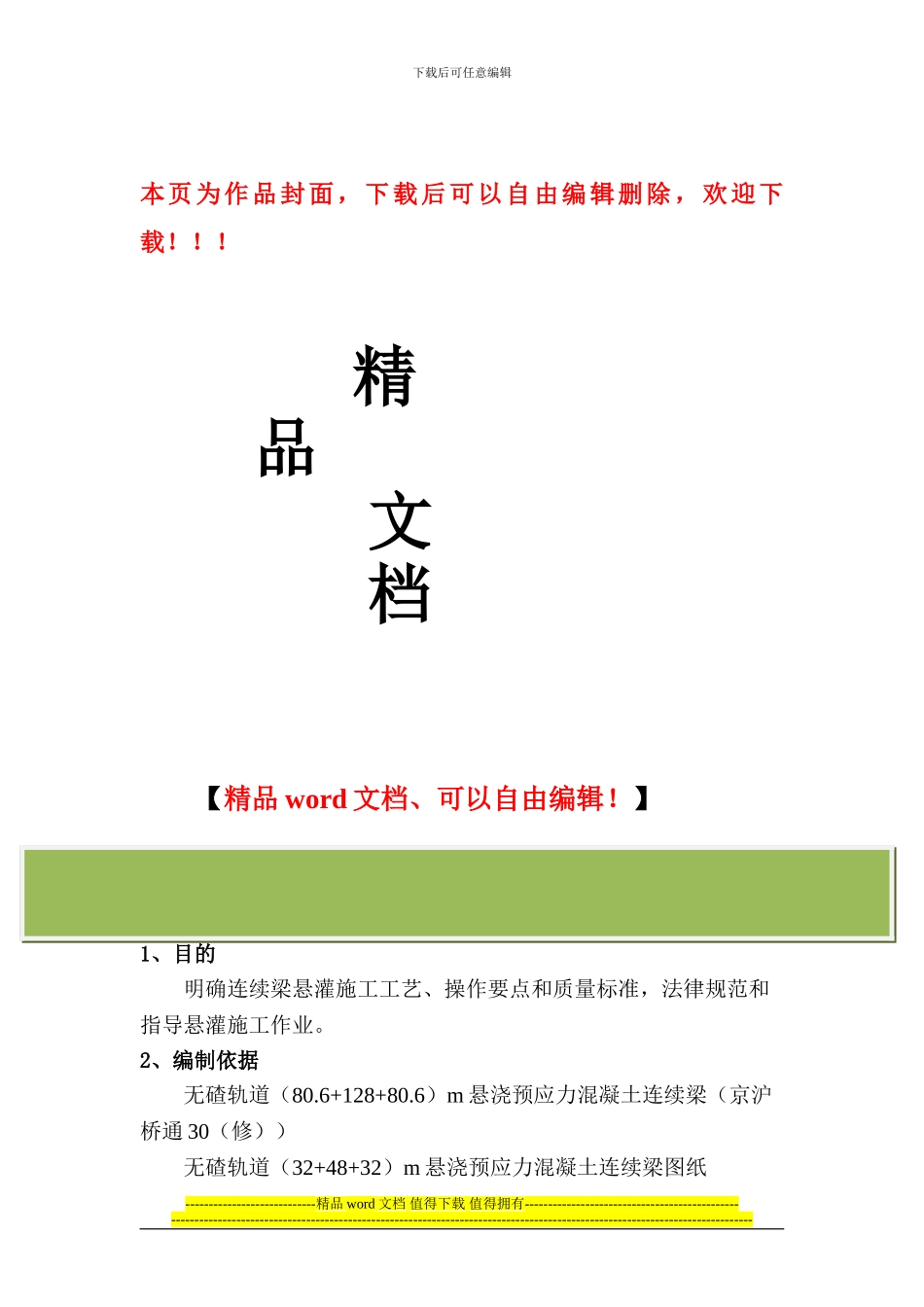

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】连续梁悬灌施工作业指导书 1、目的明确连续梁悬灌施工工艺、操作要点和质量标准，法律规范和指导悬灌施工作业。2、编制依据无碴轨道（80.6+128+80.6）m 悬浇预应力混凝土连续梁（京沪桥通 30（修））无碴轨道（32+48+32）m 悬浇预应力混凝土连续梁图纸----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑《客运专线铁路桥涵工程施工技术指南》（TZ213-2024）《铁路混凝土工程施工技术指南》（TZ210-2024）《客运专线铁路桥涵工程施工质量验收暂行标准》《铁路混凝土工程施工质量验收补充标准》《铁路桥梁预应力混凝土施工技术法律规范》《桥涵施工手册》3、适用范围和特点悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是除 0#段外无须建立落地支架，主要施工设备是挂篮。挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上移动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进行，完成本段施工后，挂篮对称向前各移动一节段。我工区管段内三跨连续梁，分别为（80+128+80）m 跨南运河连续梁、（32+48+32）m 跨国防光缆连续梁以及（40+56+40）m 跨津浦铁路连续梁。目前跨津浦铁路连续梁的最终设计方案未确定，如最终设计方案与原方案有较大的变动则另行交底。4、 施工工艺流程4.1、墩顶梁段 0#施工工艺流程详见图 4.1-1。4.2、悬臂浇筑施工工艺流程详见图 4.2-1。4.3、合拢段施工工艺流程详见图 4.3-1。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑图 4.1-1 墩顶连续梁段施工工艺流程图----------------------------精品 word 文档 值得下载 值得拥有------------------------------------------------------------------------------------------------------------------------------...
