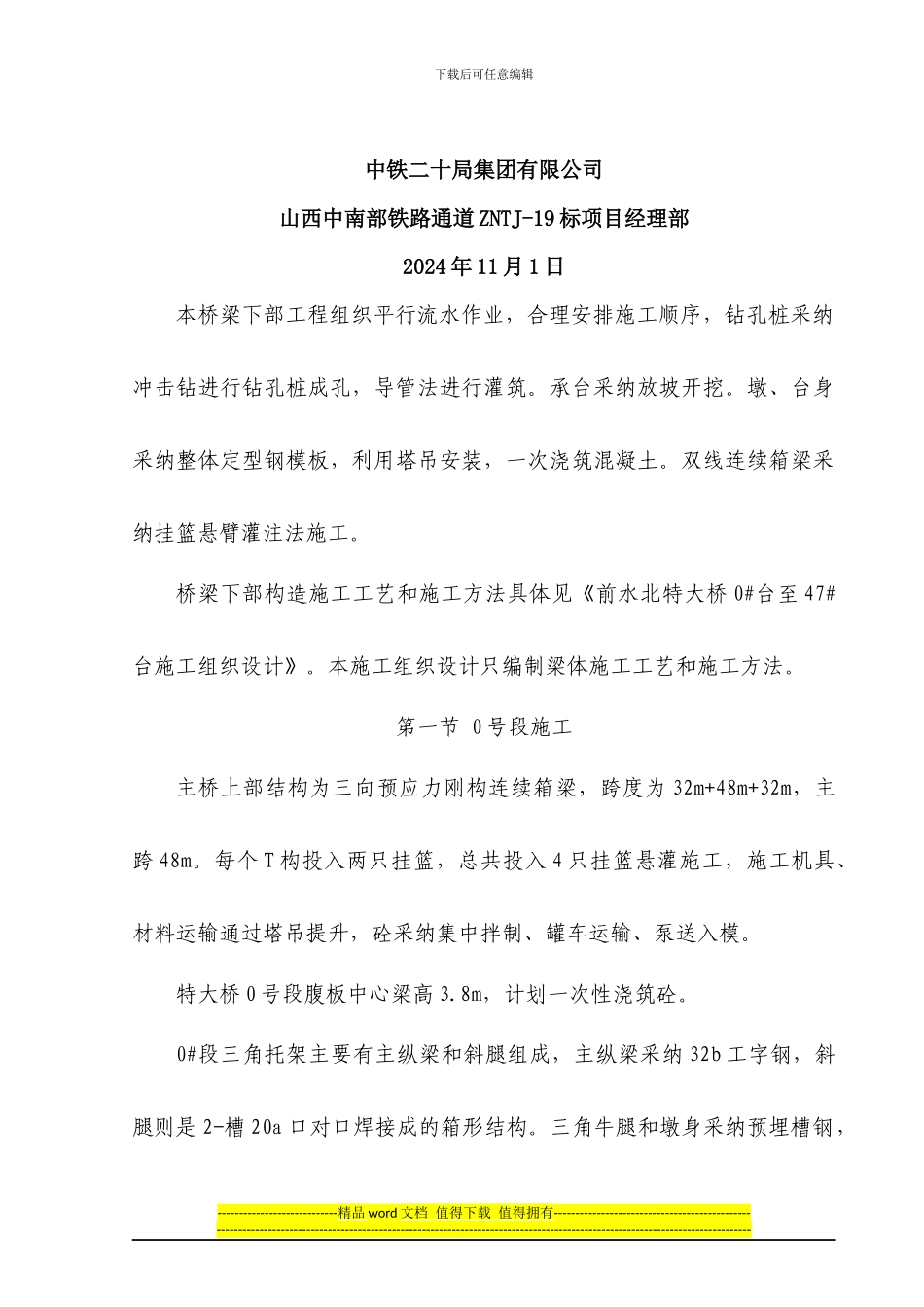

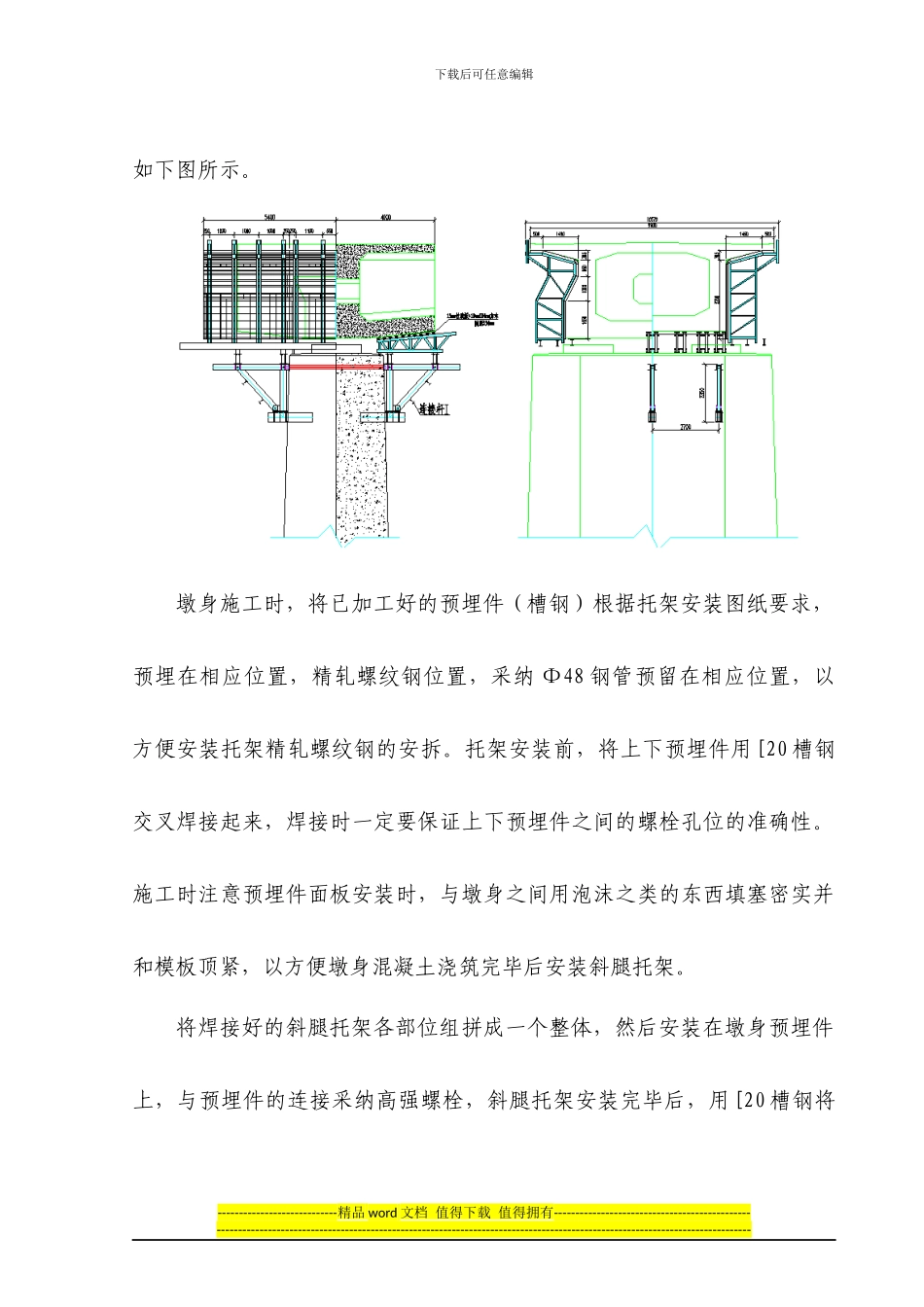

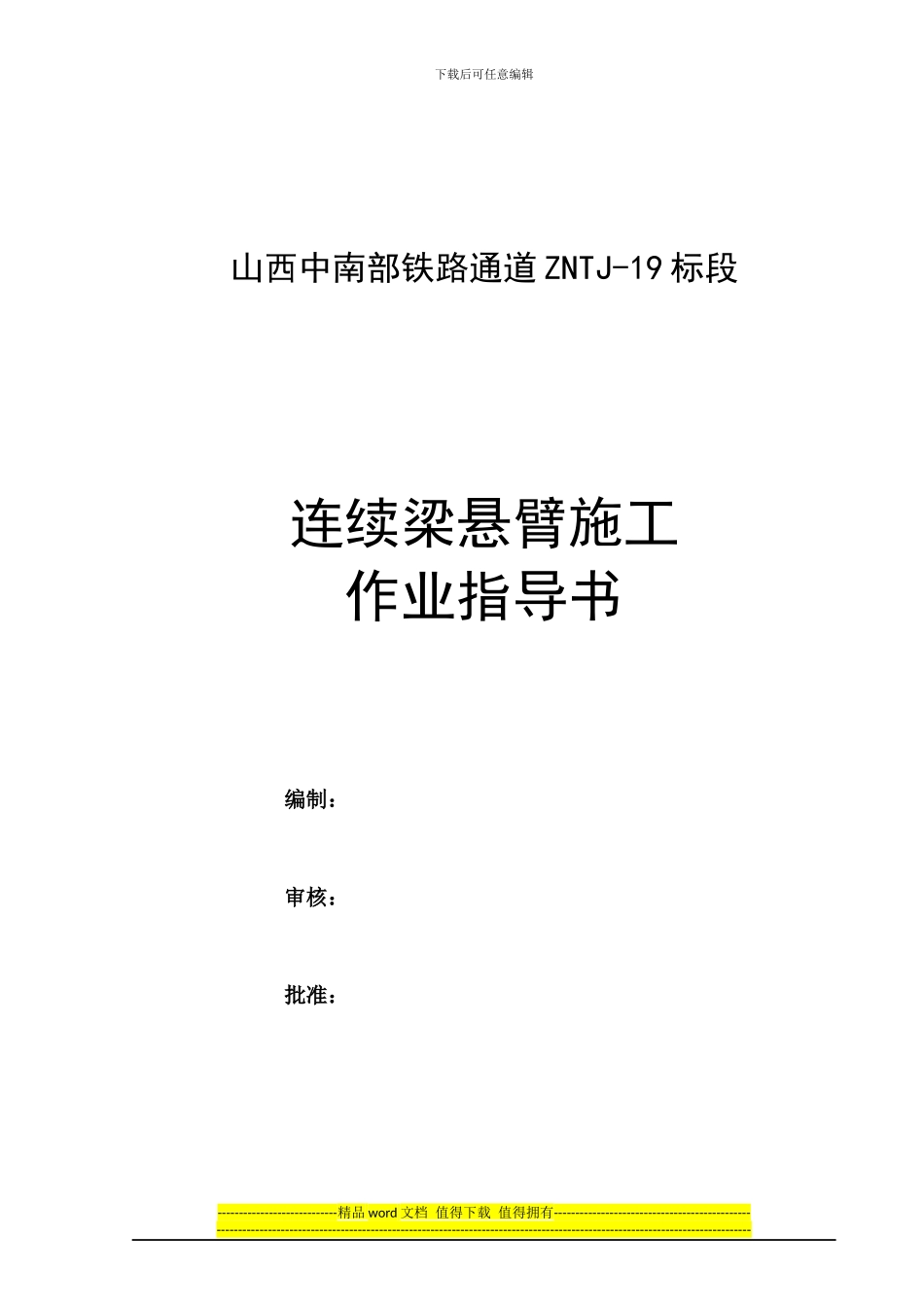

下载后可任意编辑山西中南部铁路通道 ZNTJ-19 标段连续梁悬臂施工作业指导书编制：审核：批准：----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑中铁二十局集团有限公司山西中南部铁路通道 ZNTJ-19 标项目经理部2024 年 11 月 1 日本桥梁下部工程组织平行流水作业，合理安排施工顺序，钻孔桩采纳冲击钻进行钻孔桩成孔，导管法进行灌筑。承台采纳放坡开挖。墩、台身采纳整体定型钢模板，利用塔吊安装，一次浇筑混凝土。双线连续箱梁采纳挂篮悬臂灌注法施工。桥梁下部构造施工工艺和施工方法具体见《前水北特大桥 0#台至 47#台施工组织设计》。本施工组织设计只编制梁体施工工艺和施工方法。第一节 0 号段施工 主桥上部结构为三向预应力刚构连续箱梁，跨度为 32m+48m+32m，主跨 48m。每个 T 构投入两只挂篮，总共投入 4 只挂篮悬灌施工，施工机具、材料运输通过塔吊提升，砼采纳集中拌制、罐车运输、泵送入模。特大桥 0 号段腹板中心梁高 3.8m，计划一次性浇筑砼。0#段三角托架主要有主纵梁和斜腿组成，主纵梁采纳 32b 工字钢，斜腿则是 2-槽 20a 口对口焊接成的箱形结构。三角牛腿和墩身采纳预埋槽钢，----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑如下图所示。墩身施工时，将已加工好的预埋件（槽钢）根据托架安装图纸要求，预埋在相应位置，精轧螺纹钢位置，采纳 Φ48 钢管预留在相应位置，以方便安装托架精轧螺纹钢的安拆。托架安装前，将上下预埋件用[20 槽钢交叉焊接起来，焊接时一定要保证上下预埋件之间的螺栓孔位的准确性。施工时注意预埋件面板安装时，与墩身之间用泡沫之类的东西填塞密实并和模板顶紧，以方便墩身混凝土浇筑完毕后安装斜腿托架。将焊接好的斜腿托架各部位组拼成一个整体，然后安装在墩身预埋件上，与预埋件的连接采纳高强螺栓，斜腿托架安装完毕后，用[20 槽钢将----------------------------精品 word 文档 值得下载 值得拥有-----------...
