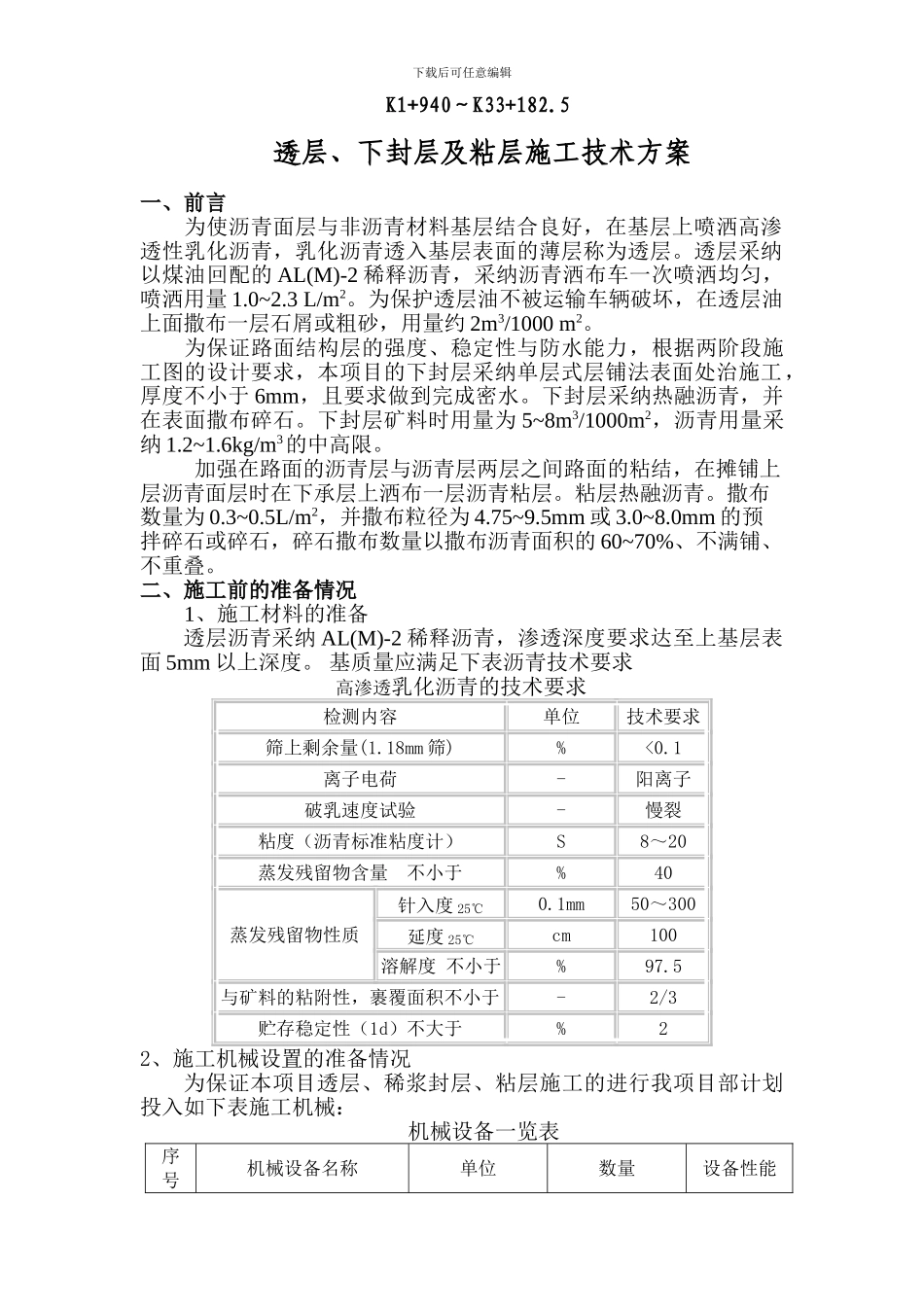

下载后可任意编辑A-1-03 施工技术方案报审表项目名称： 二广高速公路怀集至三水段 承包单位： 广东冠粤路桥有限公司 合同段： 第三十四标监理单位： 广东翔飞公路工程监理有限公司 编 号： 致（监理工程师） 刘远平 先生 ：现报上透层、下封层及粘层工程技术、工艺方案，方案详细说明和图表见附件，请予 审查和批准。附件：技术、工艺方案说明和图表 承包人 日期驻地监理组长意见： 驻地监理组长 日期总监办工程部意见： 工程部负责人 日期分管副总监理工程师意见：副总监理工程师 日期总监理工程师审定意见： 总监理工程师 日期由承包商呈报四份，审批后业主一份，总监办一份、驻地办一份，承包商一份。下载后可任意编辑K1+940～K33+182.5透层、下封层及粘层施工技术方案一、前言为使沥青面层与非沥青材料基层结合良好，在基层上喷洒高渗透性乳化沥青，乳化沥青透入基层表面的薄层称为透层。透层采纳以煤油回配的 AL(M)-2 稀释沥青，采纳沥青洒布车一次喷洒均匀，喷洒用量 1.0~2.3 L/m2。为保护透层油不被运输车辆破坏，在透层油上面撒布一层石屑或粗砂，用量约 2m3/1000 m2。为保证路面结构层的强度、稳定性与防水能力，根据两阶段施工图的设计要求，本项目的下封层采纳单层式层铺法表面处治施工，厚度不小于 6mm，且要求做到完成密水。下封层采纳热融沥青，并在表面撒布碎石。下封层矿料时用量为 5~8m3/1000m2，沥青用量采纳 1.2~1.6kg/m3的中高限。加强在路面的沥青层与沥青层两层之间路面的粘结，在摊铺上层沥青面层时在下承层上洒布一层沥青粘层。粘层热融沥青。撒布数量为 0.3~0.5L/m2，并撒布粒径为 4.75~9.5mm 或 3.0~8.0mm 的预拌碎石或碎石，碎石撒布数量以撒布沥青面积的 60~70%、不满铺、不重叠。二、施工前的准备情况1、施工材料的准备 透层沥青采纳 AL(M)-2 稀释沥青，渗透深度要求达至上基层表面 5mm 以上深度。 基质量应满足下表沥青技术要求高渗透乳化沥青的技术要求 检测内容单位技术要求筛上剩余量(1.18mm 筛)%<0.1离子电荷-阳离子破乳速度试验-慢裂粘度（沥青标准粘度计）S8～20蒸发残留物含量 不小于%40蒸发残留物性质针入度 25℃0.1mm50～300延度 25℃cm100溶解度 不小于%97.5与矿料的粘附性，裹覆面积不小于-2/3贮存稳定性（1d）不大于%22、施工机械设置的准备情况为保证本项目透层、稀浆封层、粘层施工的进行我项目部计划投入如下表施工机械：机械设备一览表序号机械...
