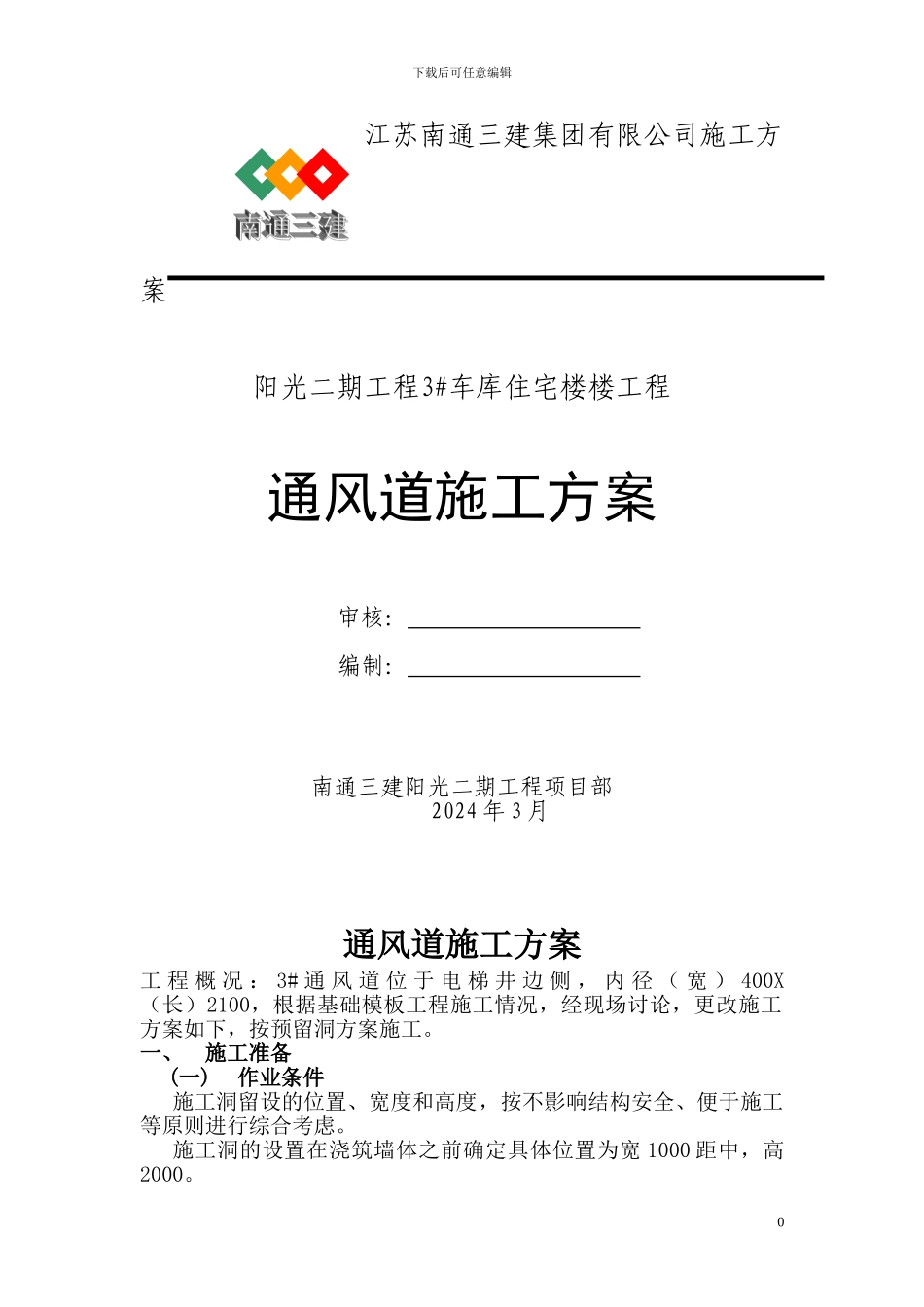

下载后可任意编辑江苏南通三建集团有限公司施工方案阳光二期工程3#车库住宅楼楼工程通风道施工方案 审核： 编制： 南通三建阳光二期工程项目部2024 年 3 月通风道施工方案工 程 概 况 ： 3# 通 风 道 位 于 电 梯 井 边 侧 ， 内 径 （ 宽 ） 400X（长）2100，根据基础模板工程施工情况，经现场讨论，更改施工方案如下，按预留洞方案施工
一、施工准备(一)作业条件施工洞留设的位置、宽度和高度，按不影响结构安全、便于施工等原则进行综合考虑
施工洞的设置在浇筑墙体之前确定具体位置为宽 1000 距中，高2000

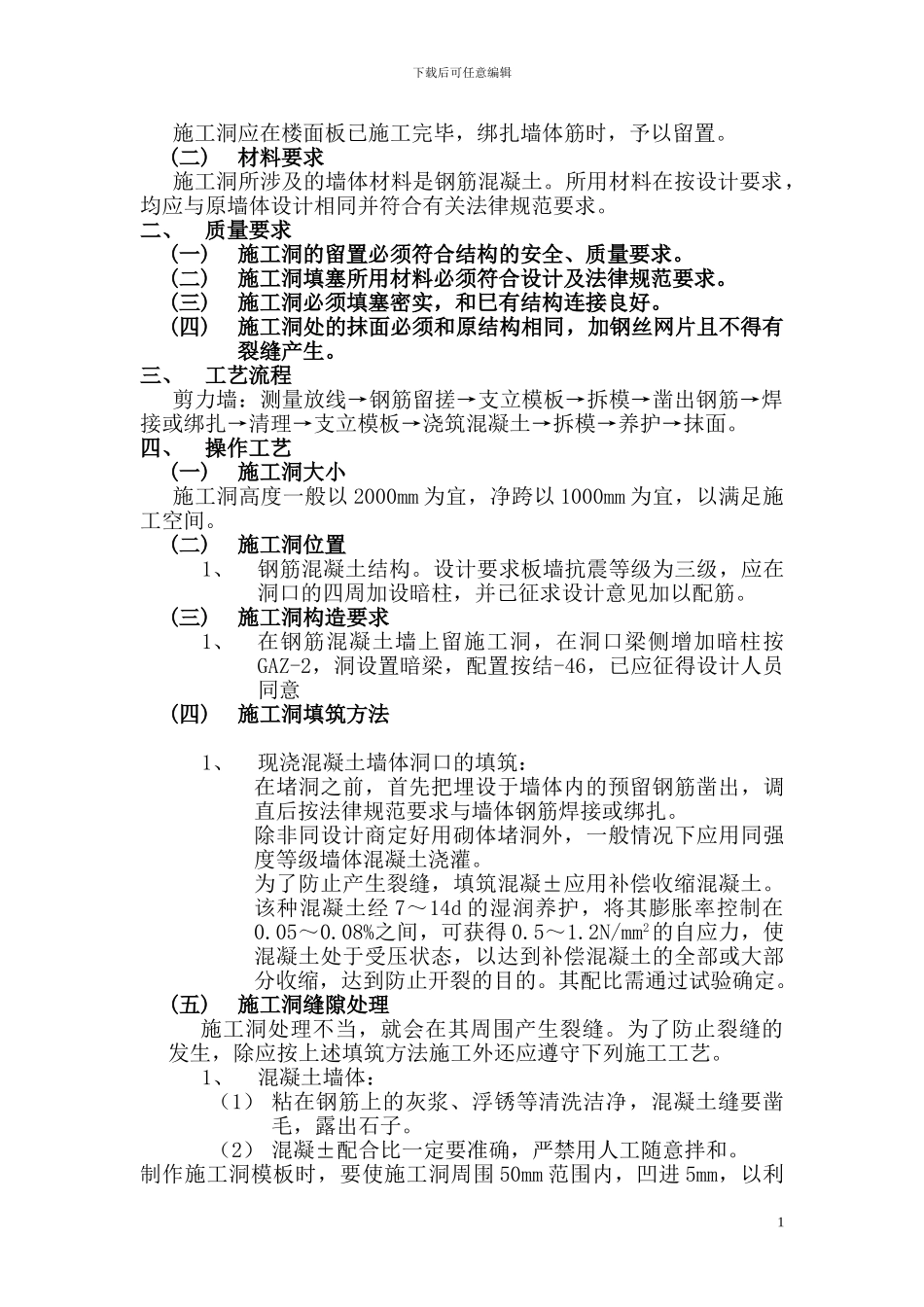

0下载后可任意编辑施工洞应在楼面板已施工完毕，绑扎墙体筋时，予以留置
(二)材料要求施工洞所涉及的墙体材料是钢筋混凝土
所用材料在按设计要求，均应与原墙体设计相同并符合有关法律规范要求
二、质量要求(一)施工洞的留置必须符合结构的安全、质量要求
(二)施工洞填塞所用材料必须符合设计及法律规范要求
(三)施工洞必须填塞密实，和巳有结构连接良好
(四)施工洞处的抹面必须和原结构相同，加钢丝网片且不得有裂缝产生
三、工艺流程剪力墙：测量放线→钢筋留搓→支立模板→拆模→凿出钢筋→焊接或绑扎→清理→支立模板→浇筑混凝土→拆模→养护→抹面
四、操作工艺(一)施工洞大小施工洞高度一般以 2000mm 为宜，净跨以 1000mm 为宜，以满足施工空间
(二)施工洞位置1、钢筋混凝土结构
设计要求板墙抗震等级为三级，应在洞口的四周加设暗柱，并已征求设计意见加以配筋
(三)施工洞构造要求1、在钢筋混凝土墙上留施工洞，在洞口梁侧增加暗柱按GAZ-2，洞设置暗梁，配置按结-46，已应征得设计人员同意(四)施工洞填筑方法1、现浇混凝土墙体洞口的填筑：在堵洞之前，首先把埋设于墙体内的预留钢筋凿出，调直后按法律规范要求与墙体钢筋焊接或绑扎
除非同设计商定好用砌体堵洞外，一般情况下
