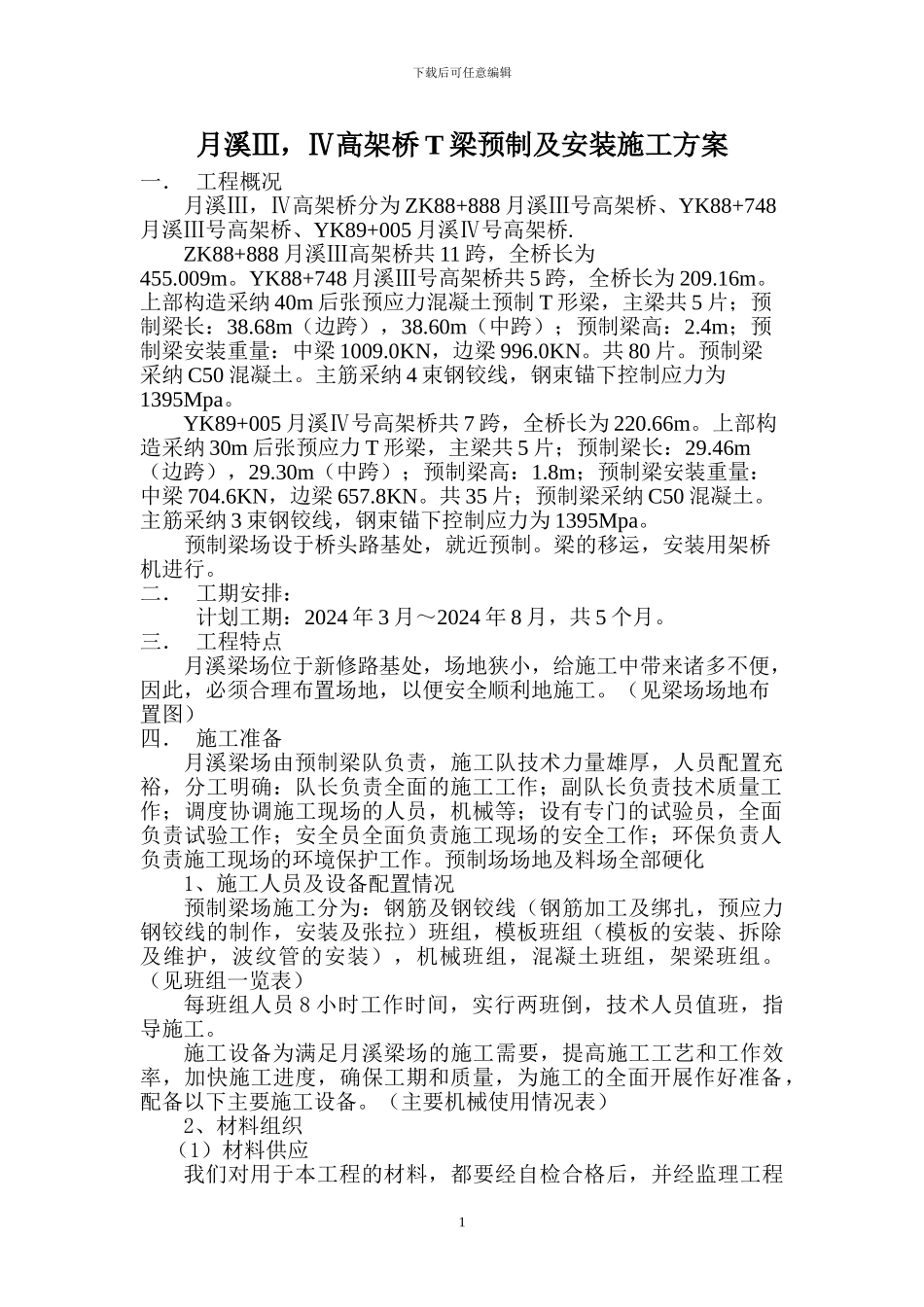

下载后可任意编辑月溪Ⅲ，Ⅳ高架桥 T 梁预制及安装施工方案一． 工程概况月溪Ⅲ，Ⅳ高架桥分为 ZK88+888 月溪Ⅲ号高架桥、YK88+748月溪Ⅲ号高架桥、YK89+005 月溪Ⅳ号高架桥.ZK88+888 月溪Ⅲ高架桥共 11 跨，全桥长为455.009m。YK88+748 月溪Ⅲ号高架桥共 5 跨，全桥长为 209.16m。上部构造采纳 40m 后张预应力混凝土预制 T 形梁，主梁共 5 片；预制梁长：38.68m（边跨），38.60m（中跨）；预制梁高：2.4m；预制梁安装重量：中梁 1009.0KN，边梁 996.0KN。共 80 片。预制梁采纳 C50 混凝土。主筋采纳 4 束钢铰线，钢束锚下控制应力为1395Mpa。YK89+005 月溪Ⅳ号高架桥共 7 跨，全桥长为 220.66m。上部构造采纳 30m 后张预应力 T 形梁，主梁共 5 片；预制梁长：29.46m（边跨），29.30m（中跨）；预制梁高：1.8m；预制梁安装重量：中梁 704.6KN，边梁 657.8KN。共 35 片；预制梁采纳 C50 混凝土。主筋采纳 3 束钢铰线，钢束锚下控制应力为 1395Mpa。预制梁场设于桥头路基处，就近预制。梁的移运，安装用架桥机进行。二． 工期安排：计划工期：2024 年 3 月～2024 年 8 月，共 5 个月。三． 工程特点月溪梁场位于新修路基处，场地狭小，给施工中带来诸多不便，因此，必须合理布置场地，以便安全顺利地施工。（见梁场场地布置图）四． 施工准备月溪梁场由预制梁队负责，施工队技术力量雄厚，人员配置充裕，分工明确：队长负责全面的施工工作；副队长负责技术质量工作；调度协调施工现场的人员，机械等；设有专门的试验员，全面负责试验工作；安全员全面负责施工现场的安全工作；环保负责人负责施工现场的环境保护工作。预制场场地及料场全部硬化1、施工人员及设备配置情况预制梁场施工分为：钢筋及钢铰线（钢筋加工及绑扎，预应力钢铰线的制作，安装及张拉）班组，模板班组（模板的安装、拆除及维护，波纹管的安装），机械班组，混凝土班组，架梁班组。（见班组一览表）每班组人员 8 小时工作时间，实行两班倒，技术人员值班，指导施工。施工设备为满足月溪梁场的施工需要，提高施工工艺和工作效率，加快施工进度，确保工期和质量，为施工的全面开展作好准备，配备以下主要施工设备。（主要机械使用情况表）2、材料组织（1）材料供应我们对用于本工程的材料，都要经自检合格后，并经监理工程1下载后可任意编辑师同意后方可使用。施工过程中，加强对材料的不定期动态抽查，确保合格的材料用...
