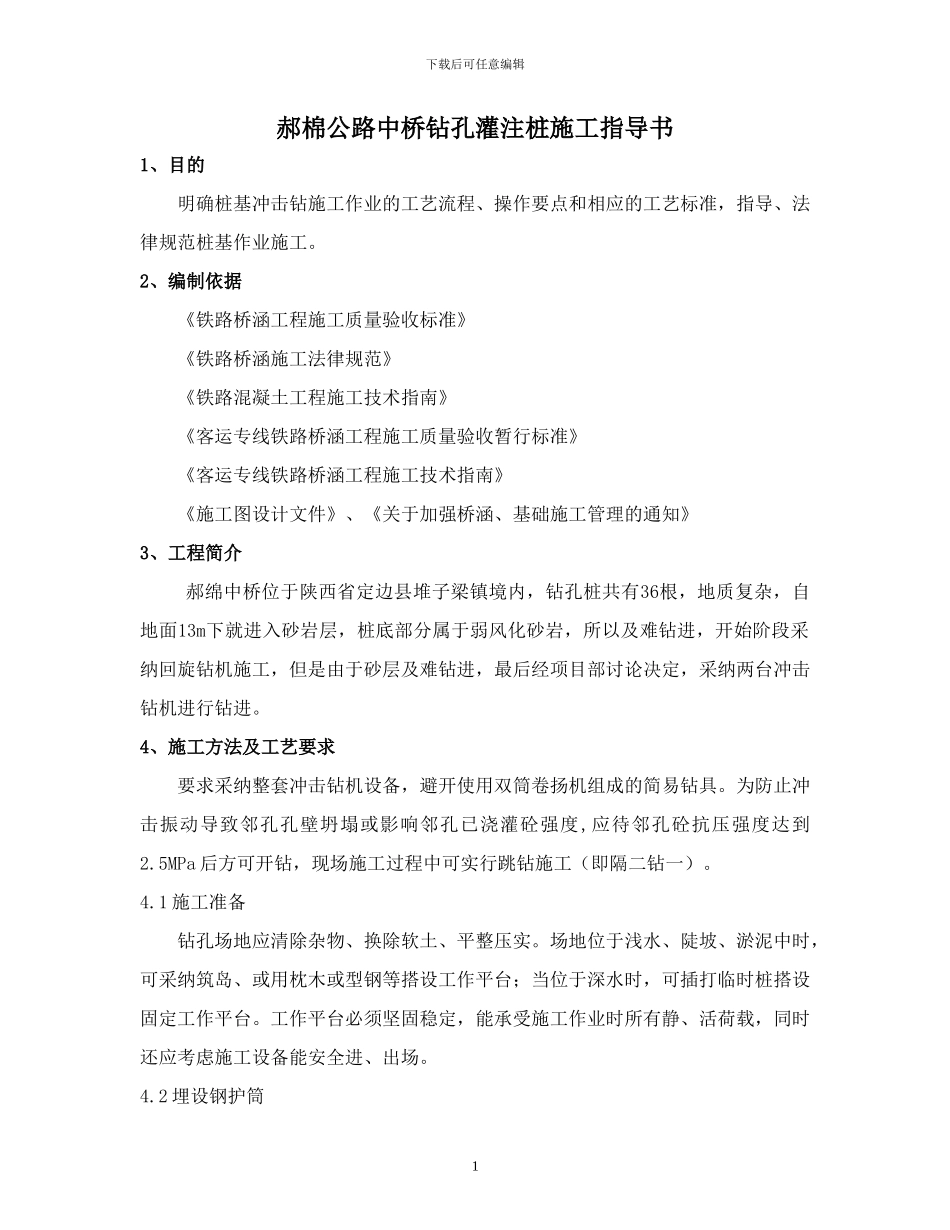

下载后可任意编辑郝棉公路中桥钻孔灌注桩施工指导书1、目的明确桩基冲击钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。2、编制依据《铁路桥涵工程施工质量验收标准》《铁路桥涵施工法律规范》《铁路混凝土工程施工技术指南》《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》、《关于加强桥涵、基础施工管理的通知》3、工程简介郝绵中桥位于陕西省定边县堆子梁镇境内，钻孔桩共有36根，地质复杂，自地面13m下就进入砂岩层，桩底部分属于弱风化砂岩，所以及难钻进，开始阶段采纳回旋钻机施工，但是由于砂层及难钻进，最后经项目部讨论决定，采纳两台冲击钻机进行钻进。4、施工方法及工艺要求要求采纳整套冲击钻机设备，避开使用双筒卷扬机组成的简易钻具。为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已浇灌砼强度,应待邻孔砼抗压强度达到2.5MPa 后方可开钻，现场施工过程中可实行跳钻施工（即隔二钻一）。4.1 施工准备 钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时，可采纳筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。4.2 埋设钢护筒1下载后可任意编辑护筒内径比桩径大 40cm，护筒埋置深度土不小于 1.5m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少 0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1%。水中筑岛，护筒宜埋入河床面以下 1 米。钻孔时孔内水位高出护筒底面 0.5m 或地下水位以上 1.5-2.0m。4.3 开挖泥浆池，选择和备足良好的造浆粘土或膨润土，造浆量为 2 倍的桩的混凝土体积，泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下：泥浆比重：岩石不大于 1.2，砂黏土不大于 1.3，坚硬大漂石、卵石夹粗砂不宜大于1.4。粘度：一般地层 16～22s，松散易坍地层 19～28s。含砂率：新制泥浆不大于 4%。胶体率：不小于 95%。PH 值：大于 6.5。5、钻孔5.1 安装钻机安装钻机时要求底部应垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头在护筒中心偏差不得大于 15mm。5.2 钻进开始钻进时，进尺应适当控制，在护筒刃脚处，应短冲程钻进，使刃脚处有坚固的泥皮护壁。待...
