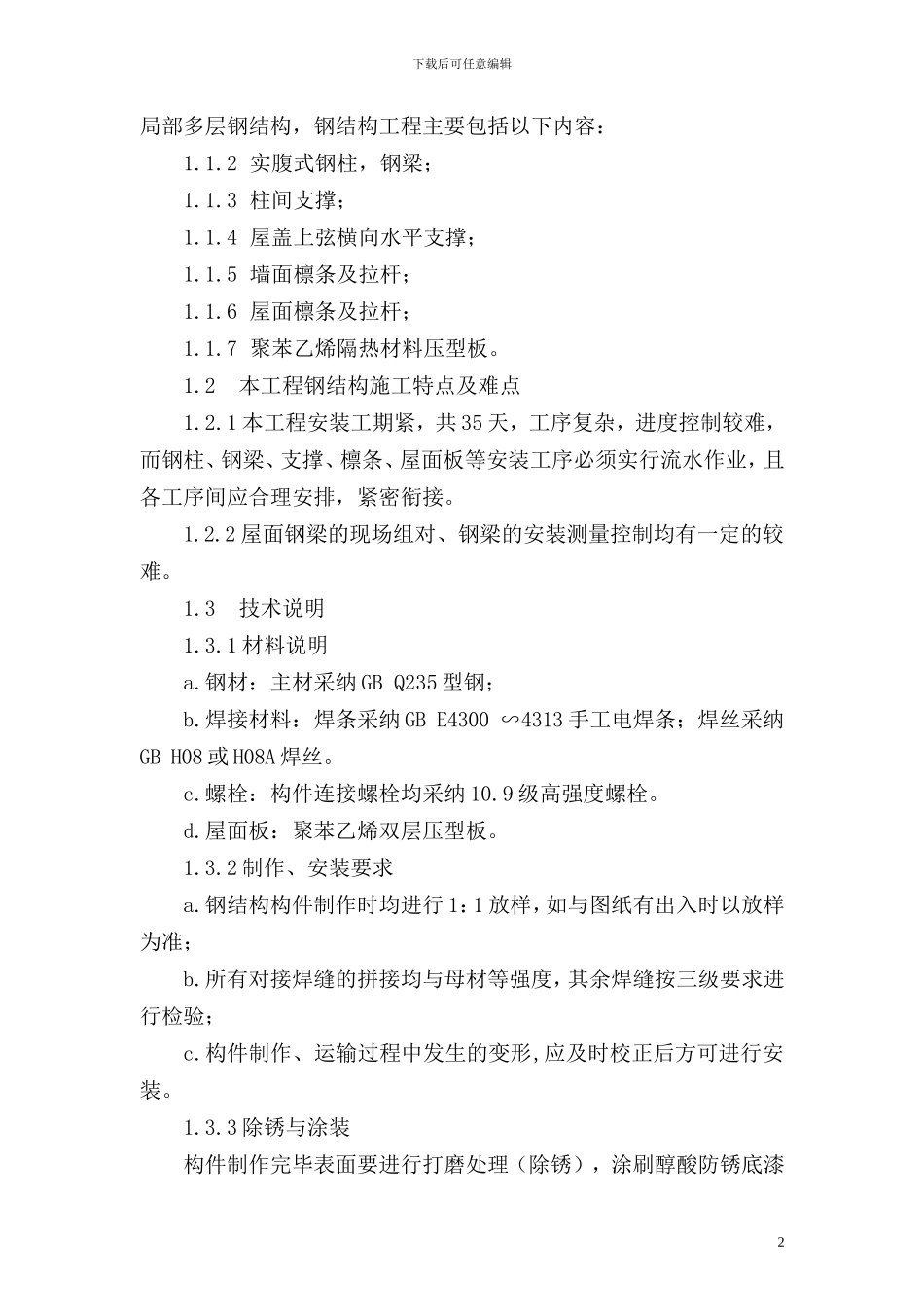

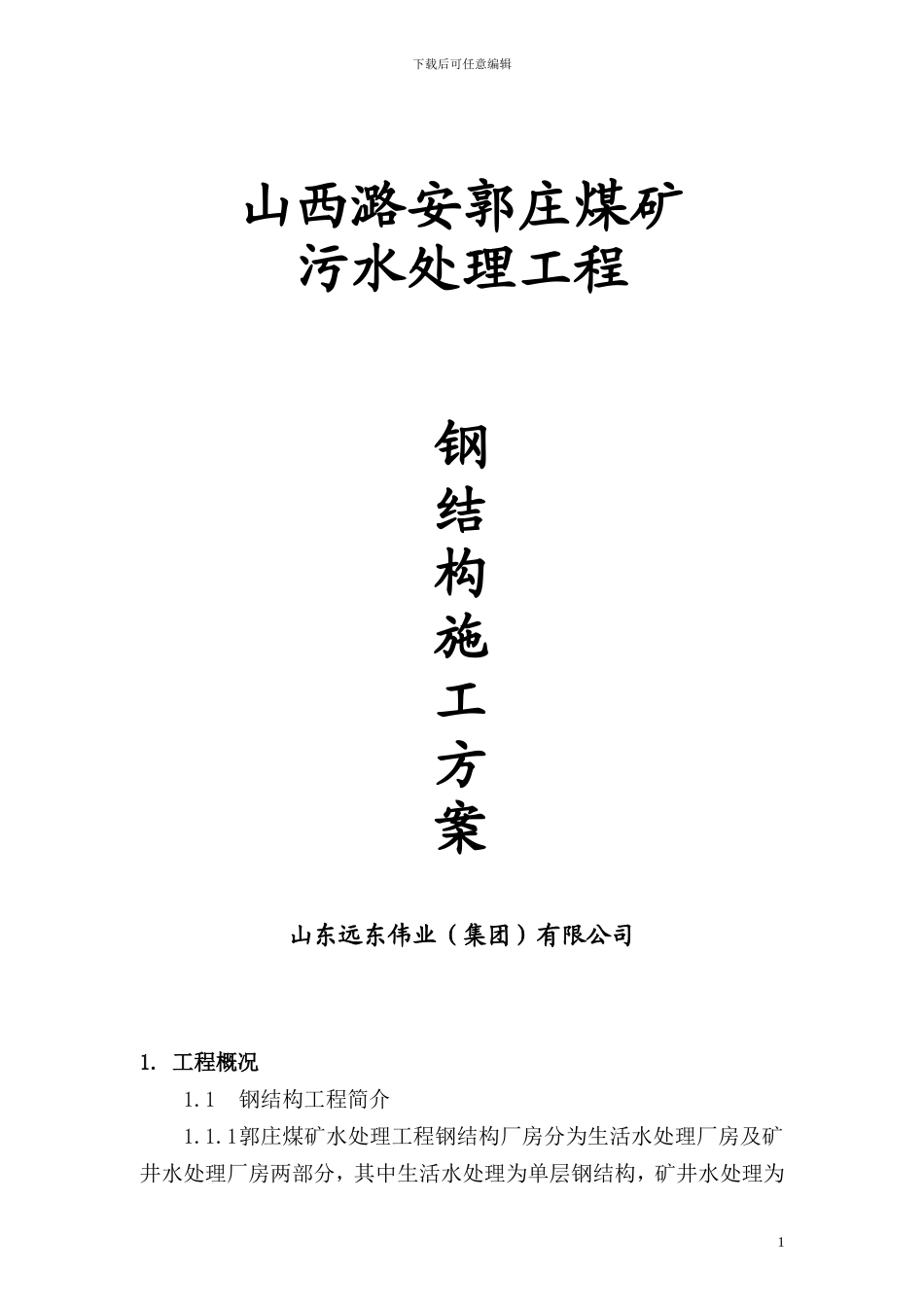

下载后可任意编辑山西潞安郭庄煤矿污水处理工程钢结构施工方案山东远东伟业（集团）有限公司1. 工程概况1.1钢结构工程简介1.1.1郭庄煤矿水处理工程钢结构厂房分为生活水处理厂房及矿井水处理厂房两部分，其中生活水处理为单层钢结构，矿井水处理为1下载后可任意编辑局部多层钢结构，钢结构工程主要包括以下内容：1.1.2 实腹式钢柱，钢梁；1.1.3 柱间支撑；1.1.4 屋盖上弦横向水平支撑；1.1.5 墙面檩条及拉杆；1.1.6 屋面檩条及拉杆；1.1.7 聚苯乙烯隔热材料压型板。1.2本工程钢结构施工特点及难点1.2.1 本工程安装工期紧，共 35 天，工序复杂，进度控制较难， 而钢柱、钢梁、支撑、檩条、屋面板等安装工序必须实行流水作业，且各工序间应合理安排，紧密衔接。1.2.2 屋面钢梁的现场组对、钢梁的安装测量控制均有一定的较难。1.3技术说明1.3.1 材料说明a.钢材：主材采纳 GB Q235 型钢；b.焊接材料：焊条采纳 GB E4300 ∽4313 手工电焊条；焊丝采纳GB H08 或 H08A 焊丝。c.螺栓：构件连接螺栓均采纳 10.9 级高强度螺栓。d.屋面板：聚苯乙烯双层压型板。1.3.2 制作、安装要求a.钢结构构件制作时均进行 1：1 放样，如与图纸有出入时以放样为准；b.所有对接焊缝的拼接均与母材等强度，其余焊缝按三级要求进行检验；c.构件制作、运输过程中发生的变形,应及时校正后方可进行安装。1.3.3 除锈与涂装构件制作完毕表面要进行打磨处理（除锈），涂刷醇酸防锈底漆2下载后可任意编辑二道；待底漆完全干透后表面涂刷防火涂料二道。1.4设计、施工及验收法律规范1.4.1《钢结构工程施工及验收法律规范》（GB50205-95）1.4.2《钢结构工程质量检验评定标准》（GB50221-95）1.4.3《冷弯薄壁型钢结构技术法律规范》（编号为 GB50018-2024）1.4.4《钢结构设计法律规范》GB50017-20241.4.5《网架结构设计与施工规程》（JGJ7-91）1.4.6《建筑用压型钢板》（GB/T12755-91）1.4.7《建筑钢结构焊接规程》（JGJ81-2024）1.4.8《建筑防腐工程施工及验收法律规范》（GB50212-91）1.4.9《建筑结构荷载法律规范》（GB50009-2001）1.4.10《门式刚架轻型房屋钢结构技术规程》（GECS102：98）2.施工部署2.1 组织机构本工程钢结构施工严格根据项目法施工，建立以项目经理为首的领导班子，其组织形式为：3工程项目部钢结构制造负责人技术负责人钢结构安装负责人钢结构制造施工员钢结构安装施工员彩钢压型板施工员钢结构制造质检员钢结构安装质检员彩钢压...
