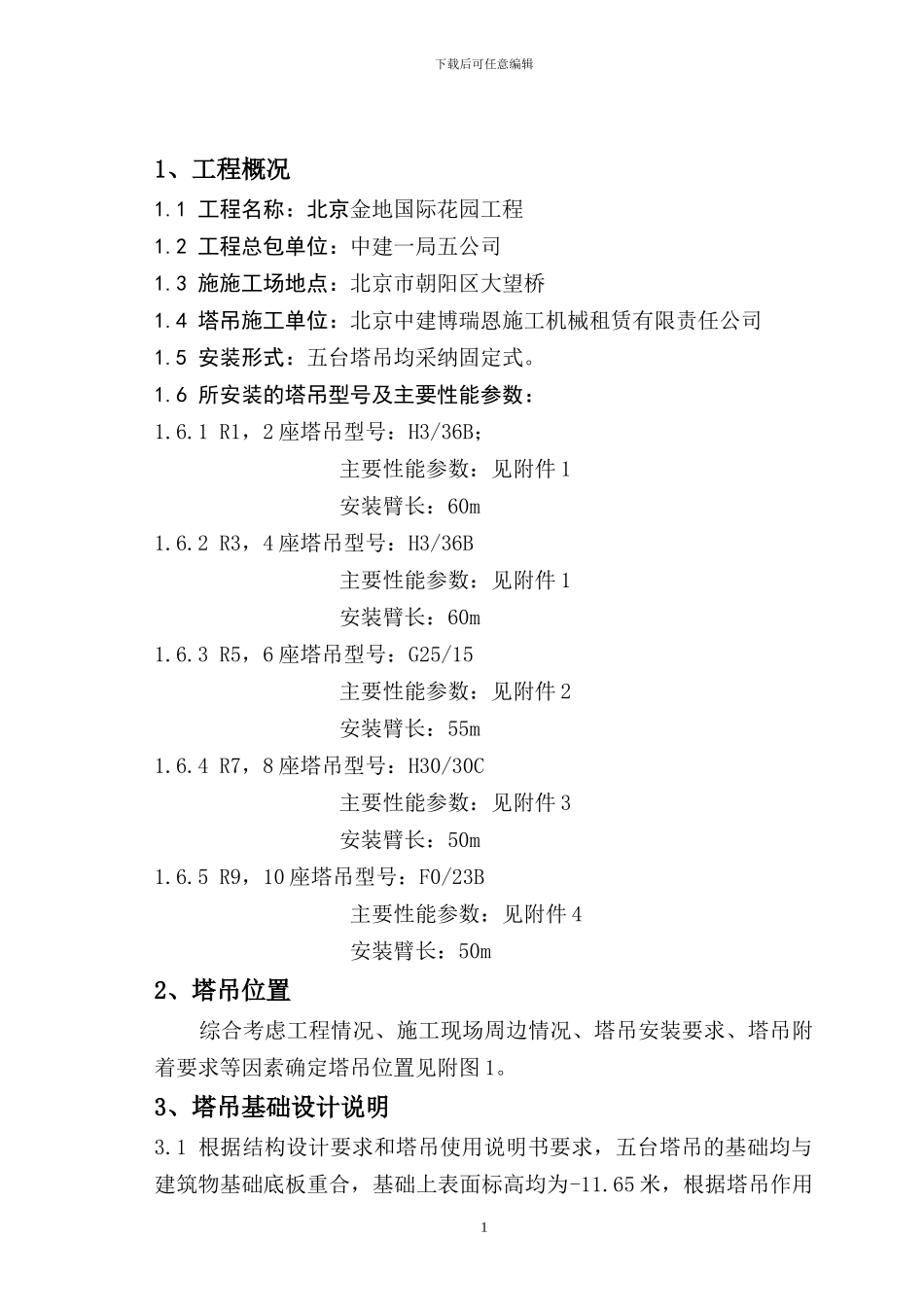

下载后可任意编辑1、工程概况1.1 工程名称：北京金地国际花园工程1.2 工程总包单位：中建一局五公司1.3 施施工场地点：北京市朝阳区大望桥1.4 塔吊施工单位：北京中建博瑞恩施工机械租赁有限责任公司1.5 安装形式：五台塔吊均采纳固定式。1.6 所安装的塔吊型号及主要性能参数： 1.6.1 R1，2 座塔吊型号：H3/36B； 主要性能参数：见附件 1 安装臂长：60m 1.6.2 R3，4 座塔吊型号：H3/36B 主要性能参数：见附件 1 安装臂长：60m1.6.3 R5，6 座塔吊型号：G25/15 主要性能参数：见附件 2 安装臂长：55m1.6.4 R7，8 座塔吊型号：H30/30C 主要性能参数：见附件 3 安装臂长：50m1.6.5 R9，10 座塔吊型号：F0/23B 主要性能参数：见附件 4 安装臂长：50m2、塔吊位置 综合考虑工程情况、施工现场周边情况、塔吊安装要求、塔吊附着要求等因素确定塔吊位置见附图 1。3、塔吊基础设计说明3.1 根据结构设计要求和塔吊使用说明书要求，五台塔吊的基础均与建筑物基础底板重合，基础上表面标高均为-11.65 米，根据塔吊作用1下载后可任意编辑力值并参照 M169N 型塔吊基础由设计院设计出塔吊基础详图（附图2）。3.2 根据工程情况，这五台塔吊基础底板要在结构基础底板施工之前先做，施工缝留在防水板上距塔吊基础 800mm 处。3.3 塔吊基础的技术要求：3.3.1 混凝土基础以下土壤的要求：混凝土基础以下土壤的承载力不小于 285 Kpa；混凝土基础以下不得有管道、洞穴等；须对混凝土基础的承载面进行夯实处理。3.3.2 混凝土基础的技术要求：基础混凝土采纳 C40 抗渗混凝土，抗渗等级 S8，。混凝土浇注时做同条件混凝土试块，基础混凝土的强度达到 C40 的 90%即可立塔。3.4 由于塔身穿过地下室楼板，楼板施工时预留约 3m×3m 的洞，洞口四周按设计图纸要求加筋，楼板钢筋不断，塔身所在跨顶板模板不拆。3.5 塔吊基础底板施工缝处防水预留收头，并做 300 宽止水钢板，详见塔吊基础施工节点图（附图 3）。4、五台塔吊基础的施工4.1 施工顺序：4.1.1、土方开挖—垫层施工—砖模及找平层施工—防水及保护层施工—钢筋及塔吊预埋件施工—基础混凝土施工4.2 基础混凝土采纳商品混凝土，各工序具体施工见塔吊基础施工节点图（附图 3）。4.3 塔吊固定支脚的安装、塔吊接地及其它4.3.1 固定支脚的安装 塔吊固定支脚的安装尺寸及安装方法见附图 4、附图 5。 塔吊固定支脚的安装过程：在混凝土基础布完下层钢筋后...
