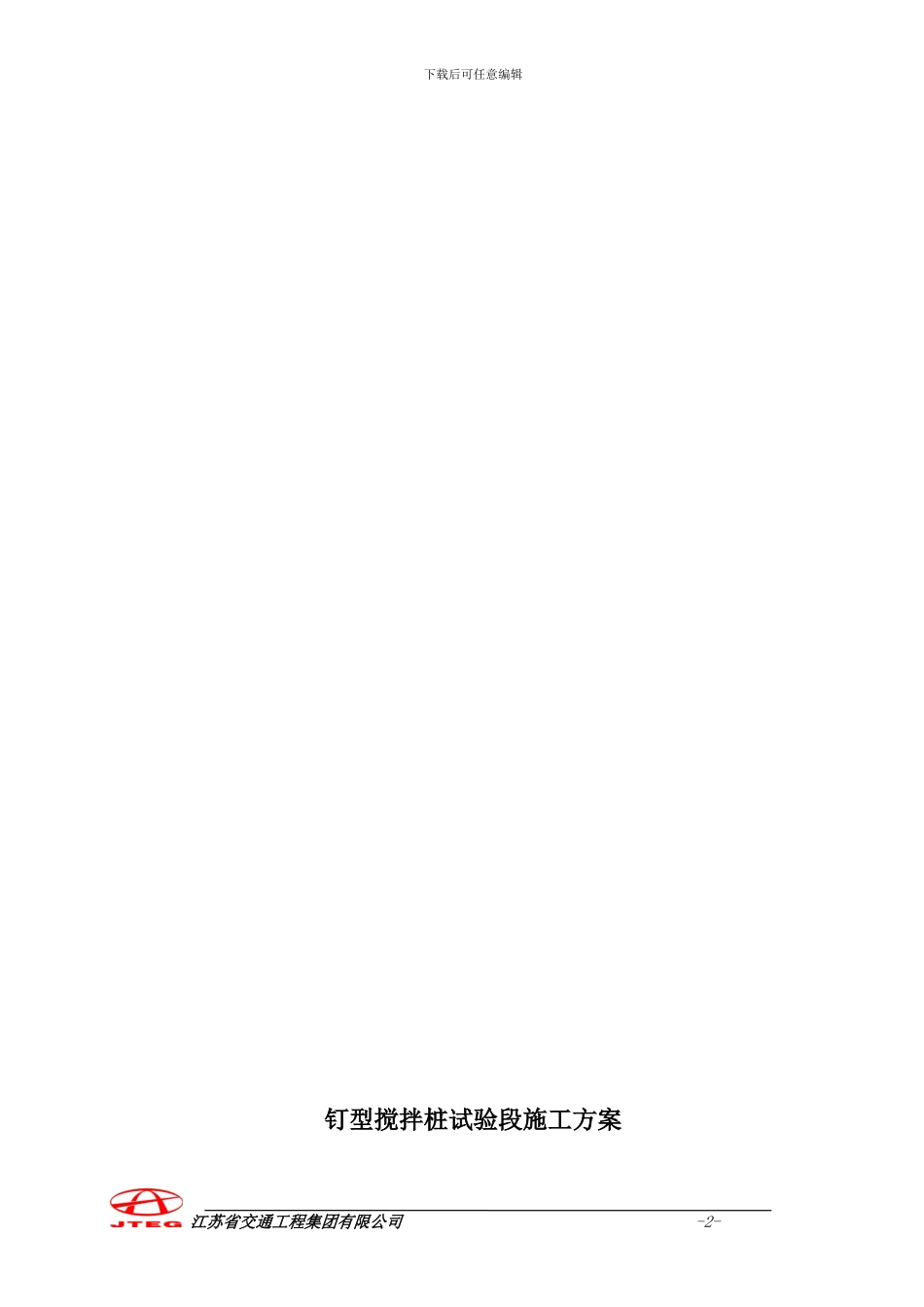

江苏省交通工程集团有限公司崇启通道 2 标项目部二零零九年六月二日下载后可任意编辑目 录第一部分：工程概况及编制依据 一、工程概况 二、编制依据第二部分：主要施工技术方案 一、施工综述 二、主要施工方案 2.1 技术交底 2.2 设备选型 2.3 施工准备 2.4 施工工艺流程图 2.5 成桩要求 2.6 施工资料的整理 2.7 施工安全管理 2.8 成桩质量检查 2.9 桩身质量检测 2.10 承载力检测 2.11 质量检测标准 第三部分：施工质量保证措施 一、质量目标和创优计划第四部分：施工进度计划及控制措施 一、施工进度计划要求 二、机械设备需求计划及控制 三、施工人员需求计划及控制 四、施工进度保证措施第五部分：安全文明施工保证措施 一、安全生产保证措施 二、文明施工主要技术措施 三、环境保护保持措施第六部分：附图、附表部分附表一：施工进度计划表附表二：质量控制流程图附表三：钉形双向水泥搅拌桩施工记录 江苏省交通工程集团有限公司 -1-下载后可任意编辑钉型搅拌桩试验段施工方案 江苏省交通工程集团有限公司 -2-下载后可任意编辑第一部分：工程概况及编制依据一、工程概况本工程为崇明至启东长江公路通道工程（上海段）Ⅱ标，工程范围为 K9+200～K14+772.28，总长度为 5572.28M，全程设计为高速公路，为双向六车道，公路规划红线宽度为 60.0M，路基上口宽度为 33.5M。工程内容包括公路工程（路基和路面）、桥梁工程（六滧港桥、七滧港桥、向化跨线桥）、立交工程（D 匝道桥、E 匝道桥）、2 号人行天桥、箱涵、管涵、拖孔、汽孔、安全设施与预埋管线等。本标段地基处理采纳堆载预压、钉形双向水泥搅拌桩、PTC+等载预压及低能量强夯+等载预压方式进行，直到通过观测，路基沉降值符合设计要求后才能进行后续工程施工。钉形双向水泥搅拌桩采纳湿喷法，双向搅拌，正方形布置，桩径除特别说明外为70CM，扩大头桩径、深度除特别说明外均为 1.0M。本标段有 7 座箱涵或汽孔，地基采纳钉形双向水泥搅拌桩进行处理，处理长度除 1 座 98m 和 1 座 120m 外，均为 80m，总桩数为6637 根，桩总长度计 134113m，桩长度不等，最短桩 6m，最长桩为 25m，具体情况如下：钉形双向水泥搅拌桩路基处理汇总表序号起止桩号处理长度（M）桩数（根）桩总长度备注1K9+832.00～K9+912.008088716729过水箱涵2K11+114.00～K11+194.008082515303过水箱涵3K11+875.79～K11+995.79120135230344汽孔4K13+175.00～K...
