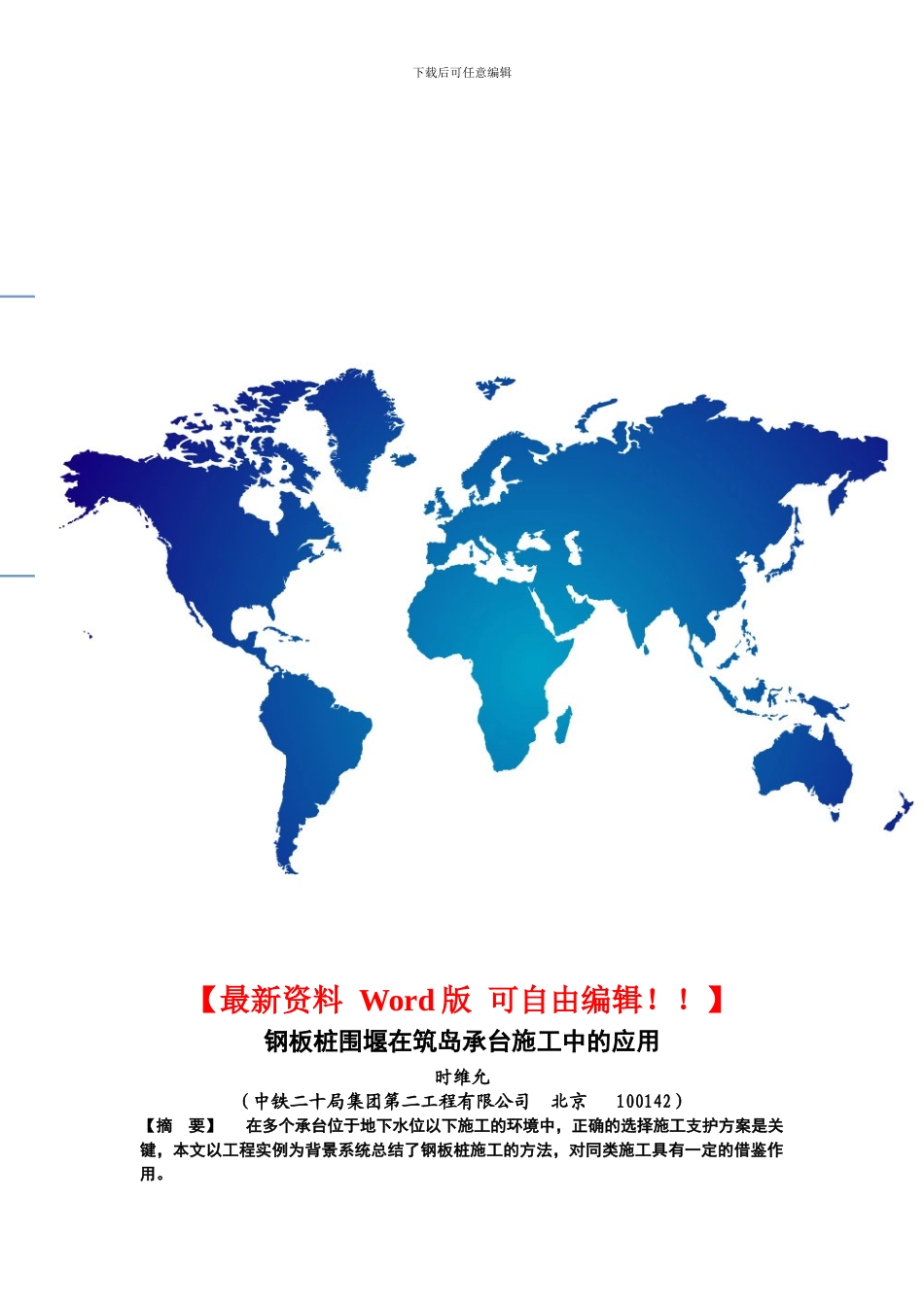

下载后可任意编辑 钢板桩围堰在筑岛承台施工中的应用时维允（中铁二十局集团第二工程有限公司 北京 100142） 【摘 要】 在多个承台位于地下水位以下施工的环境中，正确的选择施工支护方案是关键，本文以工程实例为背景系统总结了钢板桩施工的方法，对同类施工具有一定的借鉴作用。精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑【关键词】 拉森式Ⅳ型钢板桩 施工工艺 注意事项1 工程概况1.1 地理位置 呼兰河呼口特大桥位于黑龙江省哈尔滨市呼兰区境内全长 1888.16m 共计 46 个墩台。桥址所经地带海拔 114.78m～120.51m，处于松嫩平原呼兰河下游，为平原微丘区地带，该河段属于平原河道的漫滩地及一级阶地，地势平坦。河道十分弯曲，河底表层大多为细、中粗砂，下层为砾石,钢板桩施工位于回填土地段。1.2 气候特征桥址区气候四季分明，雨量充沛，干湿季节明显，第四系地下水丰富，冬季漫长寒冷干燥，夏季短暂温热多雨，春季多风，秋季凉爽。每年十月末开始结冻，至翌年三月中旬开始融化，六月初化透，最大冻结深度 1.98m。2 施工方案的确定 方案一 对河道中主体工程采纳搭设钢栈桥至各墩台处，钢平台加钢板桩或钢套箱施工桩基和承台。方案二 对于水深小于 3m 的采纳筑岛施工，筑岛后，先施工桩基，在开挖承台前进行拉森式Ⅳ型钢板桩支挡围护，进行承台开挖、墩身施工。方案对比：方案一搭设钢栈桥、钢套箱施工时间长，消耗材料多，占用资金大，受施工场地限制，施工不方便，施工工期长；方案二土方填筑施工快，前期投入相对较小，桩基施工完毕后，钢板桩施工基本不受施工场地限制，施工工艺相对成熟，能够平行作业，钢板桩可重复周转使用。将会大大缩短下部结构的施工工期。方案选择：施工现场的实际情况是承台较低，主要为回填土、淤泥质粘土和细砂为主，比较适合钢板桩施工，根据项目工期的总体要求，结合实际需要，决定采纳钢板桩围堰施工。3 施工工艺基坑开挖采纳拉森式Ⅳ型钢板桩支挡围护，在钢板桩中间间隔 2～3m 设置一道围凛，同时设置横撑和斜撑，确保钢板桩不出现失稳现象。钢板桩的围凛和和支撑采纳双层 H 型现场焊接。顶部悬挑 0.8m；中间设置三道围凛和斜撑，围凛间距为 2.4m；每道围凛采纳两根 H350 型钢叠加。高度 0.7m；最下端围凛矩基坑底部 3.8m，在河床中锚固 6.5m，施工工艺流程图见图 1。3.1 施工准备施工准备⑴ 材料及机具 钢板桩...
