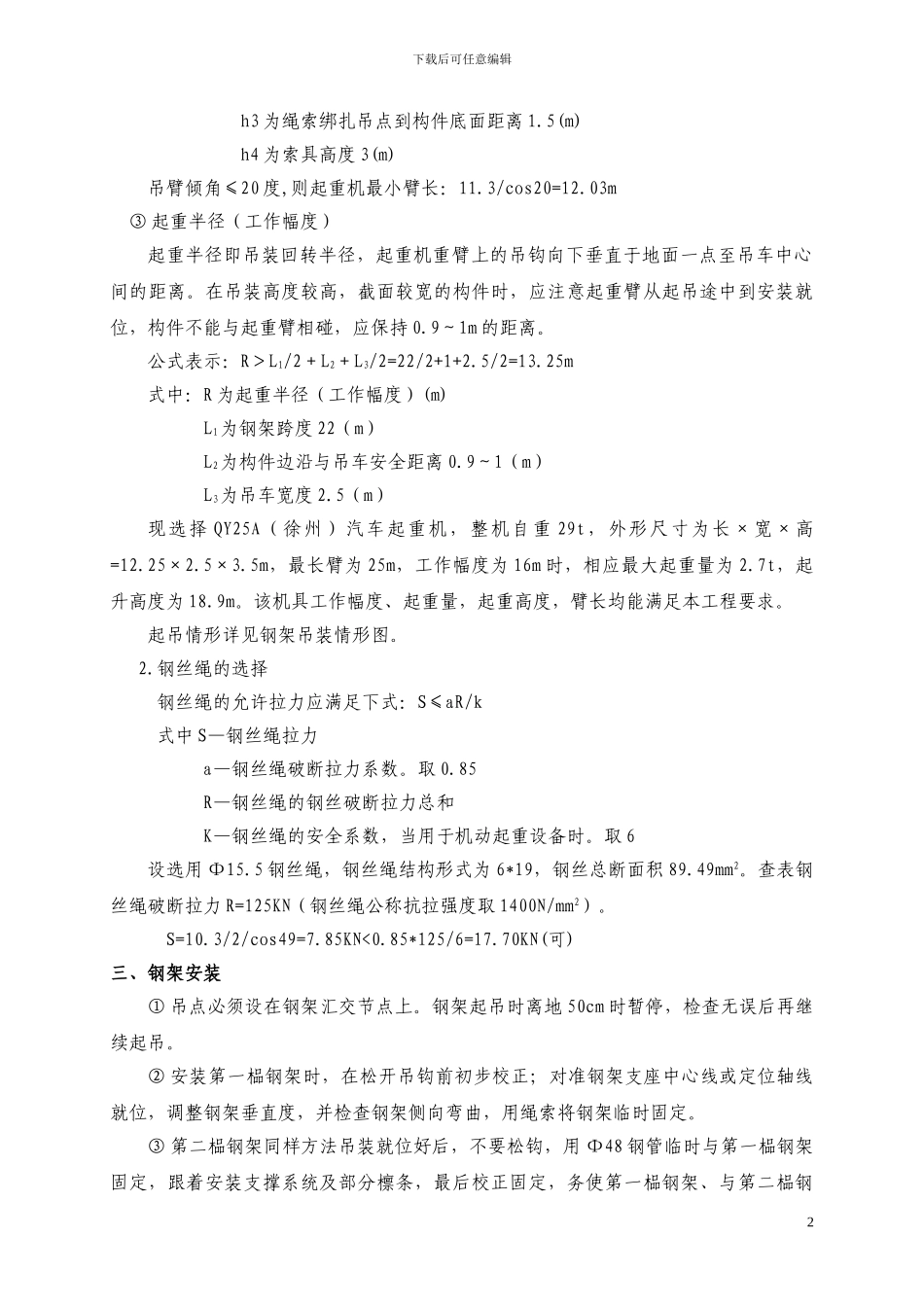

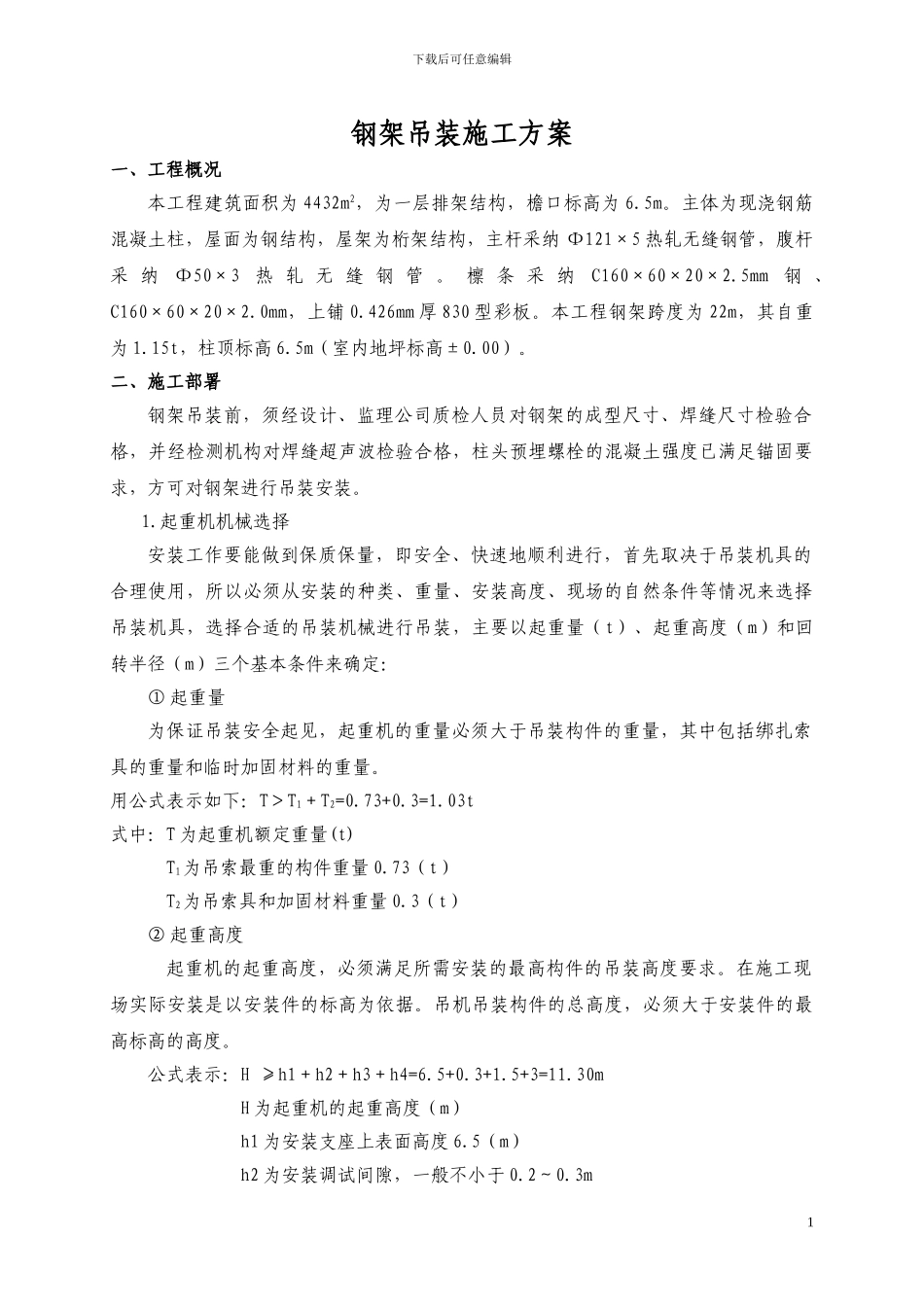

单位工程施工组织设计、施工方案(钢屋架吊装)工程名称：宝豪塑胶五金制品（江门）有限公司 1# 仓库 工程地点：江门市新会区今古洲 施工单位：江门市金舟建筑工程有限公司 编制单位：江门市金舟建筑工程有限公司 编制人： 编制日期： 2024 年 03 月 16 日审批负责人： 审批日期： 年 月 日下载后可任意编辑钢架吊装施工方案一、工程概况本工程建筑面积为 4432m2，为一层排架结构，檐口标高为 6.5m。主体为现浇钢筋混凝土柱，屋面为钢结构，屋架为桁架结构，主杆采纳 Φ121×5 热轧无缝钢管，腹杆采 纳Φ50×3热 轧 无 缝 钢 管 。 檩 条 采 纳C160×60×20×2.5mm钢 、C160×60×20×2.0mm，上铺 0.426mm 厚 830 型彩板。本工程钢架跨度为 22m，其自重为 1.15t，柱顶标高 6.5m（室内地坪标高±0.00）。二、施工部署钢架吊装前，须经设计、监理公司质检人员对钢架的成型尺寸、焊缝尺寸检验合格，并经检测机构对焊缝超声波检验合格，柱头预埋螺栓的混凝土强度已满足锚固要求，方可对钢架进行吊装安装。1.起重机机械选择安装工作要能做到保质保量，即安全、快速地顺利进行，首先取决于吊装机具的合理使用，所以必须从安装的种类、重量、安装高度、现场的自然条件等情况来选择吊装机具，选择合适的吊装机械进行吊装，主要以起重量（t）、起重高度（m）和回转半径（m）三个基本条件来确定：① 起重量为保证吊装安全起见，起重机的重量必须大于吊装构件的重量，其中包括绑扎索具的重量和临时加固材料的重量。用公式表示如下：T＞T1＋T2=0.73+0.3=1.03t式中：T 为起重机额定重量(t)T1为吊索最重的构件重量 0.73（t）T2为吊索具和加固材料重量 0.3（t）② 起重高度起重机的起重高度，必须满足所需安装的最高构件的吊装高度要求。在施工现场实际安装是以安装件的标高为依据。吊机吊装构件的总高度，必须大于安装件的最高标高的高度。公式表示：H ≥h1＋h2＋h3＋h4=6.5+0.3+1.5+3=11.30mH 为起重机的起重高度（m）h1 为安装支座上表面高度 6.5（m）h2 为安装调试间隙，一般不小于 0.2～0.3m1下载后可任意编辑h3 为绳索绑扎吊点到构件底面距离 1.5(m)h4 为索具高度 3(m)吊臂倾角≤20 度,则起重机最小臂长：11.3/cos20=12.03m③ 起重半径（工作幅度）起重半径即吊装回转半径，起重机重臂上的吊钩向下垂直于地面一点至吊车中心间的距离。在吊装高度较高，截面较宽的构件时，应注意起重臂从起吊途中到安...
