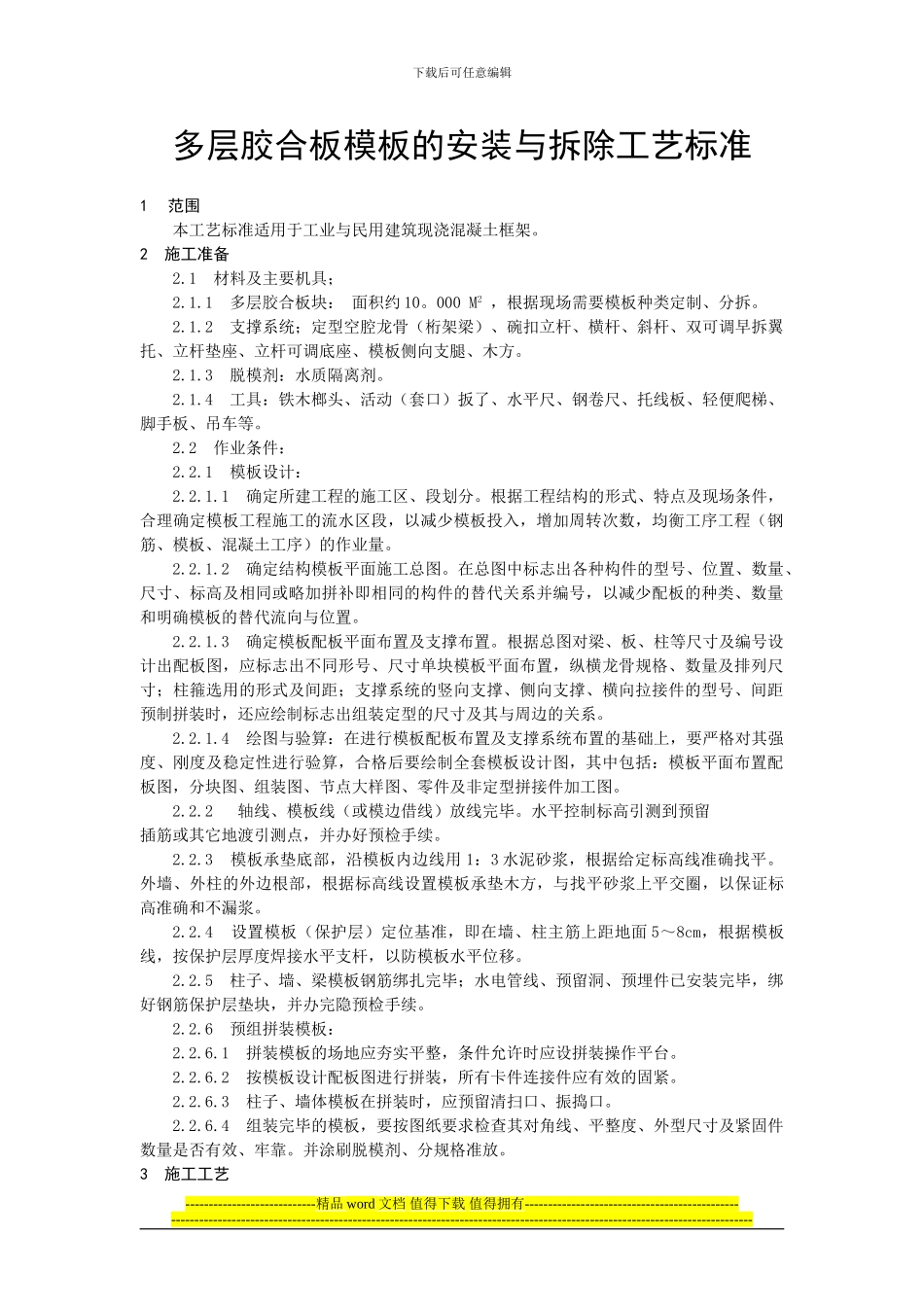

下载后可任意编辑多层胶合板模板的安装与拆除工艺标准1范围本工艺标准适用于工业与民用建筑现浇混凝土框架。2 施工准备2.1 材料及主要机具；2.1.1 多层胶合板块： 面积约 10。000 M2 ，根据现场需要模板种类定制、分拆。2.1.2 支撑系统；定型空腔龙骨（桁架梁）、碗扣立杆、横杆、斜杆、双可调早拆翼托、立杆垫座、立杆可调底座、模板侧向支腿、木方。2.1.3 脱模剂：水质隔离剂。2.1.4 工具：铁木榔头、活动（套口）扳了、水平尺、钢卷尺、托线板、轻便爬梯、脚手板、吊车等。2.2 作业条件：2.2.1 模板设计：2.2.1.1 确定所建工程的施工区、段划分。根据工程结构的形式、特点及现场条件，合理确定模板工程施工的流水区段，以减少模板投入，增加周转次数，均衡工序工程（钢筋、模板、混凝土工序）的作业量。2.2.1.2 确定结构模板平面施工总图。在总图中标志出各种构件的型号、位置、数量、尺寸、标高及相同或略加拼补即相同的构件的替代关系并编号，以减少配板的种类、数量和明确模板的替代流向与位置。2.2.1.3 确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸及编号设计出配板图，应标志出不同形号、尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距预制拼装时，还应绘制标志出组装定型的尺寸及其与周边的关系。2.2.1.4 绘图与验算：在进行模板配板布置及支撑系统布置的基础上，要严格对其强度、刚度及稳定性进行验算，合格后要绘制全套模板设计图，其中包括：模板平面布置配板图，分块图、组装图、节点大样图、零件及非定型拼接件加工图。2.2.2 轴线、模板线（或模边借线）放线完毕。水平控制标高引测到预留插筋或其它地渡引测点，并办好预检手续。2.2.3 模板承垫底部，沿模板内边线用 1：3 水泥砂浆，根据给定标高线准确找平。外墙、外柱的外边根部，根据标高线设置模板承垫木方，与找平砂浆上平交圈，以保证标高准确和不漏浆。2.2.4 设置模板（保护层）定位基准，即在墙、柱主筋上距地面 5～8cm，根据模板线，按保护层厚度焊接水平支杆，以防模板水平位移。2.2.5 柱子、墙、梁模板钢筋绑扎完毕；水电管线、预留洞、预埋件已安装完毕，绑好钢筋保护层垫块，并办完隐预检手续。2.2.6 预组拼装模板：2.2.6.1 拼装模板的场地应夯实平整，条件允许时应设拼装操作平台。2.2.6.2 按模板设计配板图进行拼装，所有卡件连接件应...
