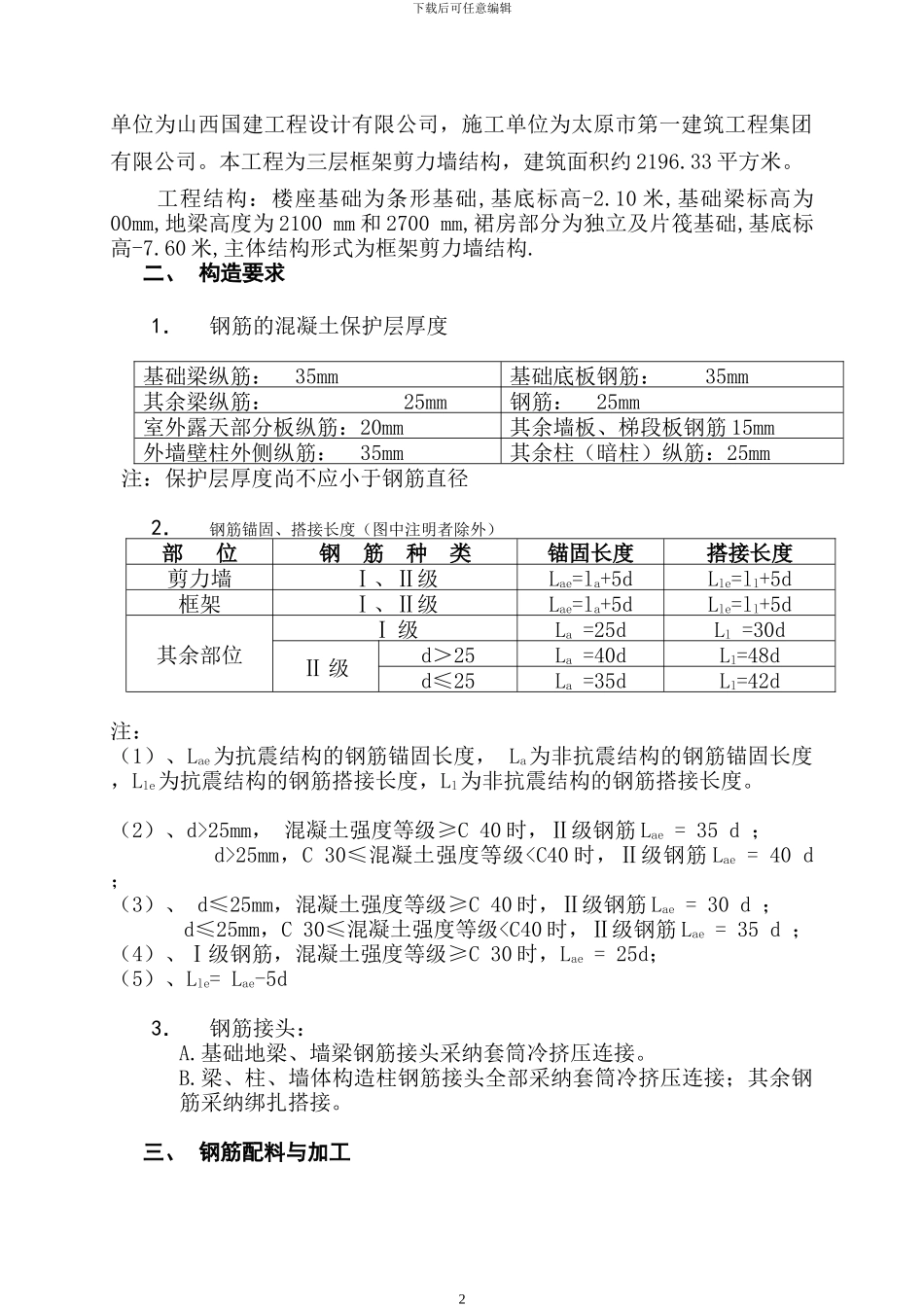

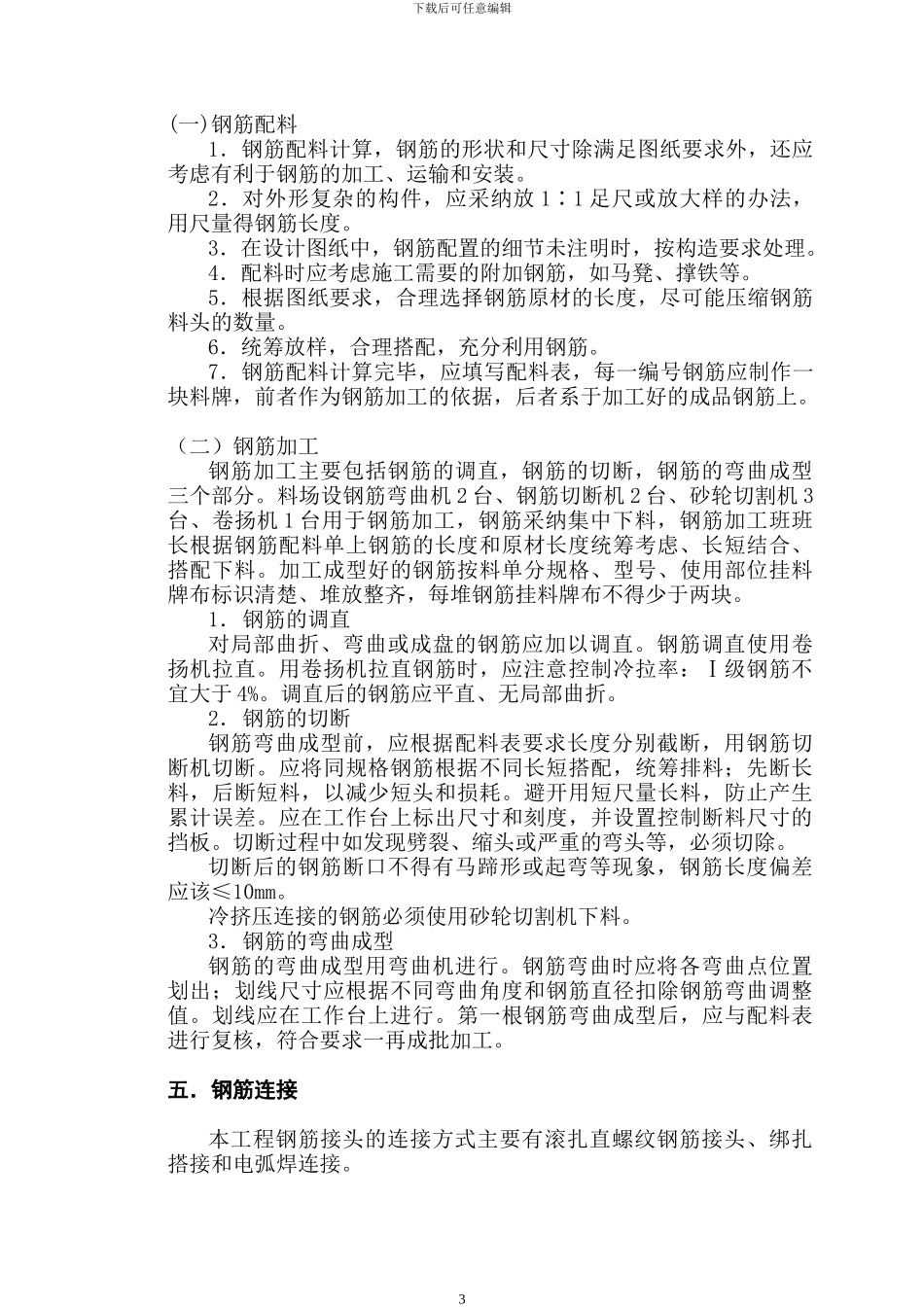

下载后可任意编辑太原市第四人民医院 社区卫生服务楼钢筋工程施工方案太原市第一建筑工程集团有限工程公司2012 年 07 月 23 日钢 筋 施 工 方 案一、 工程简介社区卫生服务楼工程位于西矿街,由太原市第四人民医院兴建,设计1 下载后可任意编辑单位为山西国建工程设计有限公司,施工单位为太原市第一建筑工程集团有限公司。本工程为三层框架剪力墙结构,建筑面积约 2196.33 平方米。工程结构:楼座基础为条形基础,基底标高-2.10 米,基础梁标高为00mm,地梁高度为 2100 mm 和 2700 mm,裙房部分为独立及片筏基础,基底标高-7.60 米,主体结构形式为框架剪力墙结构.二、 构造要求1.钢筋的混凝土保护层厚度基础梁纵筋: 35mm基础底板钢筋: 35mm其余梁纵筋: 25mm钢筋: 25mm室外露天部分板纵筋:20mm其余墙板、梯段板钢筋 15mm外墙壁柱外侧纵筋: 35mm其余柱(暗柱)纵筋:25mm 注:保护层厚度尚不应小于钢筋直径2.钢筋锚固、搭接长度(图中注明者除外)部 位钢 筋 种 类锚固长度搭接长度剪力墙Ⅰ、Ⅱ级Lae=la+5dLle=ll+5d框架Ⅰ、Ⅱ级Lae=la+5dLle=ll+5d其余部位Ⅰ 级La =25dLl =30dⅡ 级d>25La =40dLl=48dd≤25La =35dLl=42d注:(1)、Lae为抗震结构的钢筋锚固长度, La为非抗震结构的钢筋锚固长度 ,Lle为抗震结构的钢筋搭接长度,Ll为非抗震结构的钢筋搭接长度。(2)、d>25mm, 混凝土强度等级≥C 40 时,Ⅱ级钢筋 Lae = 35 d ; d>25mm,C 30≤混凝土强度等级
