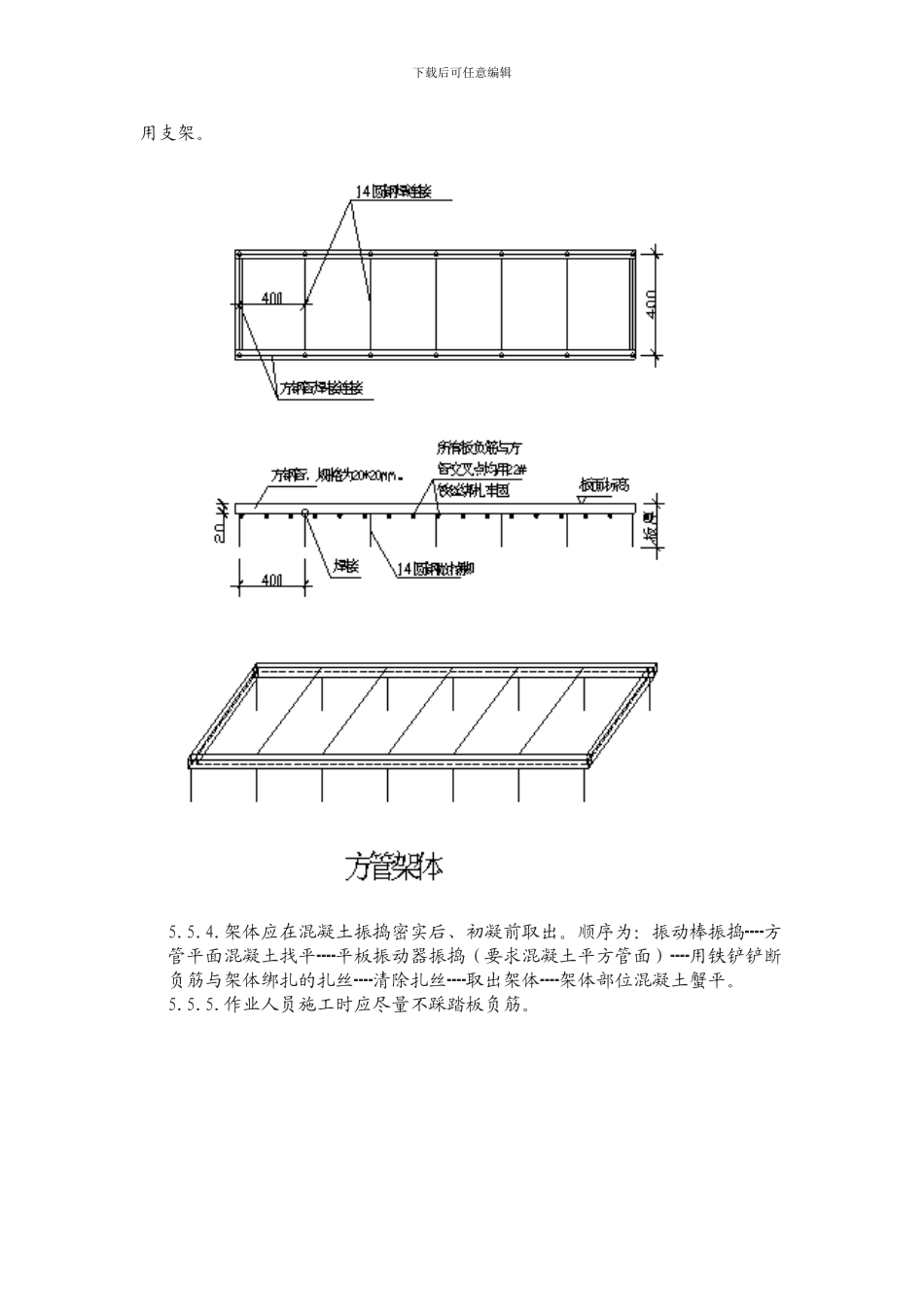

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】钢筋混凝土板负筋悬挂法施工工法1、前言 在建筑工程实践中，混凝土板厚度及负筋保护层厚度的实体检测，发现混凝土板厚度及负筋保护层厚度的合格率仅为 50%左右，这些通病在大量存在，暴露出建筑施工企业对工程质量管理工作不扎实，质量保证体系不完善，质量意识薄弱。为了有效治理混凝土质量通病，防止现浇混凝土板负筋向下位移过大，造成混凝土板结构隐患，该工法在一些地区已得到较好推广应用，混凝土板厚度及负筋保护层厚度合格率达到 90%以上，有效地保证了钢筋保护层厚度及板厚度。 通过实践，悬挂法控制钢筋保护层厚度的工法，不仅达到了控制效果稳定的目的，而且材料成本低，人工操作简便。 2 特点 下载后可任意编辑操作简单、方便易行、取材简单、投入少等优点，能有效地控制现浇板板厚。 3 适用范围 本工法适用非双层双向配筋现浇混凝土平板结构。 4 原理 采纳方管架体固定上层负筋位置，以保证上层负筋位置的准确。 5 工艺流程及操作要点 5.1 工艺流程 5.2 架体制作及操作要点1、根据设计板跨，将 6 米长方管下料成长度为 1.5 米、2.0 米、3.0 米等规格，实际施工中前两种规格的加工比利大点使用比方便。 2、将方管焊成架体顶面：两根方管平行放置，间距为 400mm 左右，两端头及中间用方管或 12 以上钢筋作为拉杆焊接成一个整体，拉杆间距 400mm 左右。要求面平。 3、方管架体焊钢筋撑脚：架体高度=设计板厚=方管外框＋撑脚高度（在施工现场，如现有的架体高度小于设计板厚 30mm 以内时也可在撑脚下加高硬垫块处理，而不必重新制作架体）。 4、撑脚间距：为提高整体架体刚度，撑脚间距要求不大于 400mm。 5、焊接要求：整体架体连接点包括拉杆和焊脚均应满焊。 6、方管架体见下图。 5.3 架体的安装与拆除 上层钢筋绑扎完毕后，开始安装悬挂架，将上层负筋用双股扎丝固定在悬挂架上，每边不少于三道，间距不大于 500mm。 在混凝土浇捣的同时，将已振捣部分的架体用 φ25 钢筋做成的铁铲铲断扎丝，取出架体。 5.4 蟹平 取出悬挂架架体后，用木蟹蟹平。 5.5 施工方法及注意事项5.5.1.在现浇板上层负筋绑扎完成后，按板厚要求布设相应高度的方管架体，要求架体布设顺直、 匀称。5.5.2.板负筋与架体用双股 22＃扎丝绑扎牢固，间距不大于 500mm，负筋面必须...
