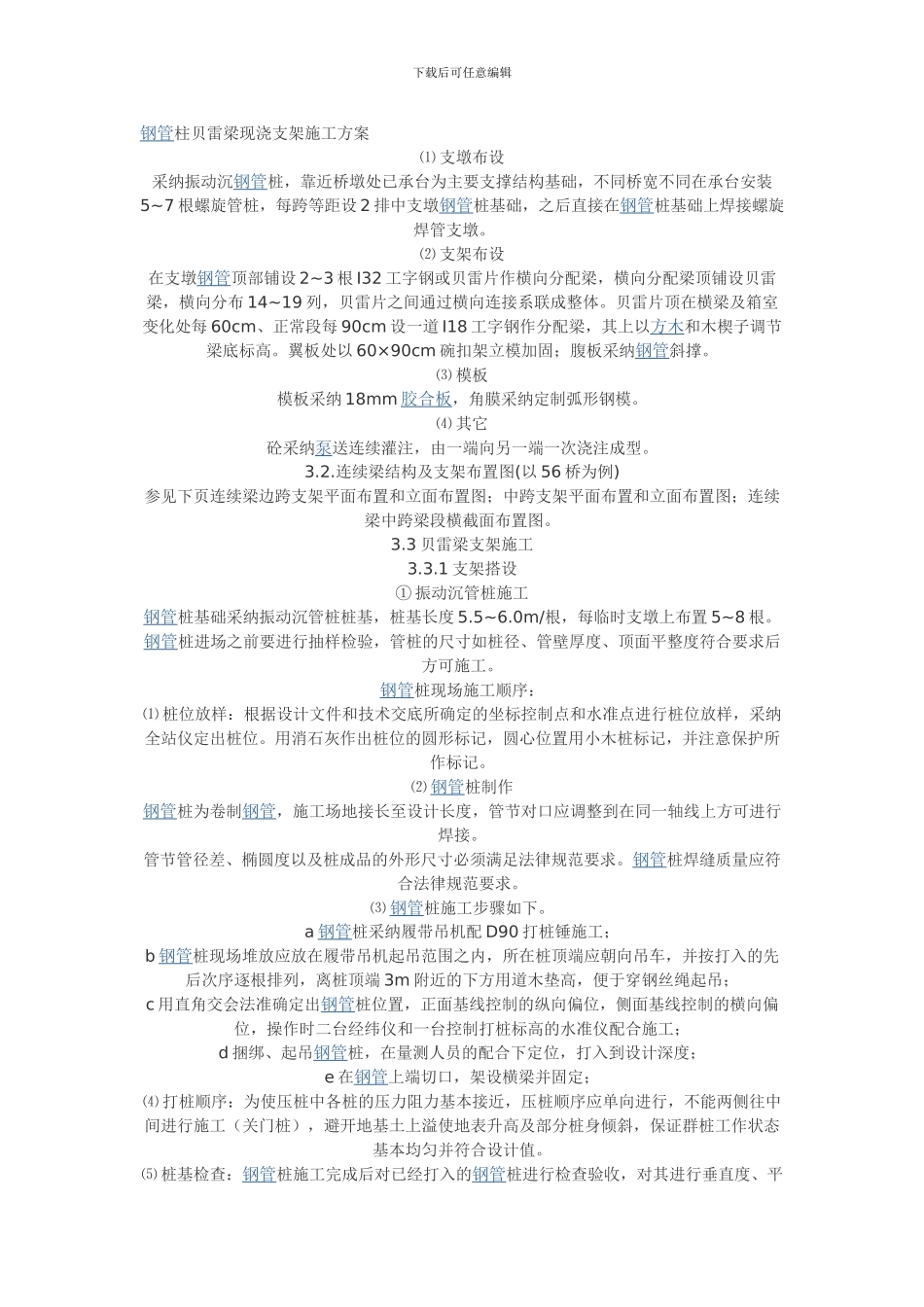

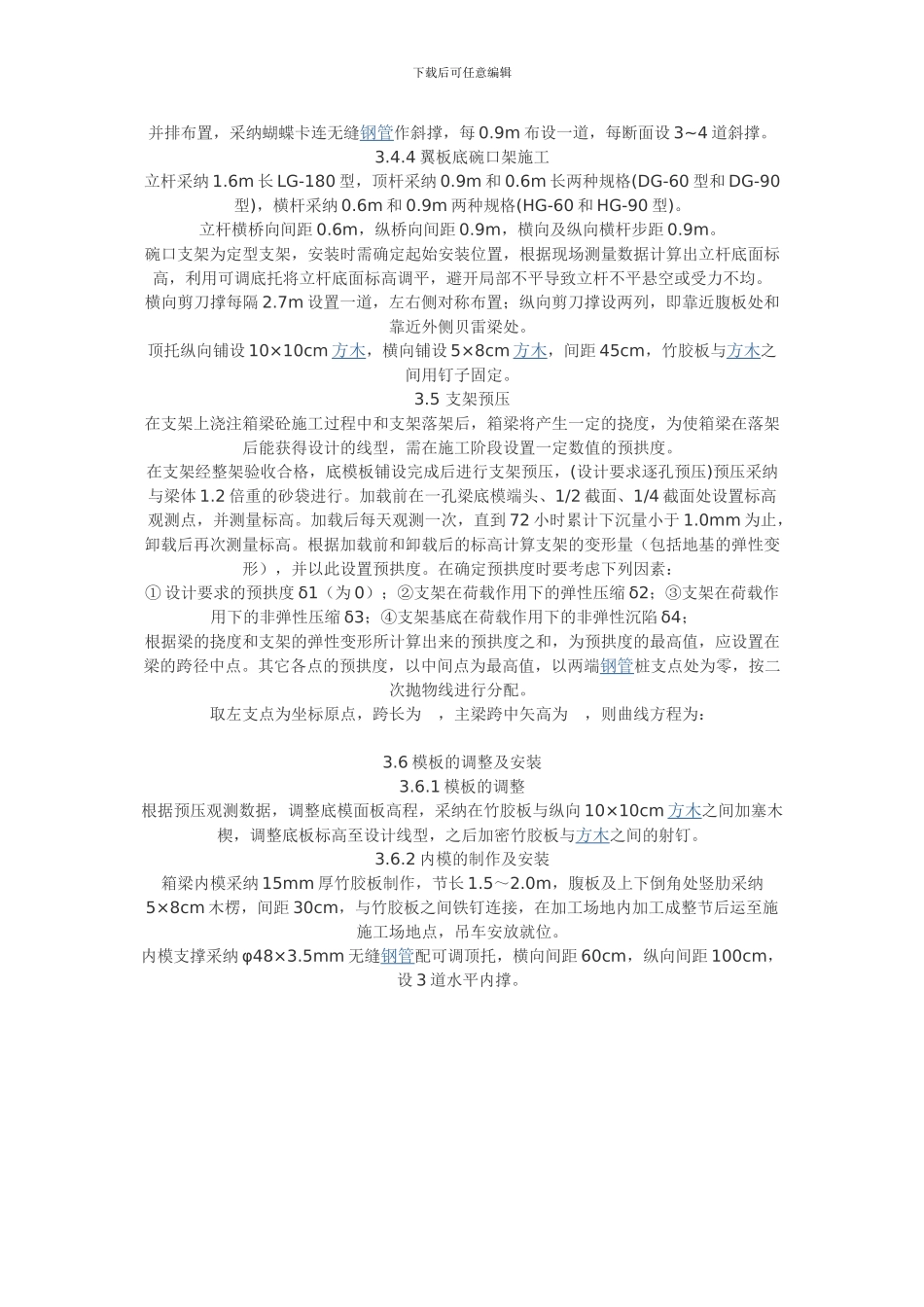

下载后可任意编辑钢管柱贝雷梁现浇支架施工方案⑴ 支墩布设采纳振动沉钢管桩，靠近桥墩处已承台为主要支撑结构基础，不同桥宽不同在承台安装5~7 根螺旋管桩，每跨等距设 2 排中支墩钢管桩基础，之后直接在钢管桩基础上焊接螺旋焊管支墩。 ⑵ 支架布设在支墩钢管顶部铺设 2~3 根 I32 工字钢或贝雷片作横向分配梁，横向分配梁顶铺设贝雷梁，横向分布 14~19 列，贝雷片之间通过横向连接系联成整体。贝雷片顶在横梁及箱室变化处每 60cm、正常段每 90cm 设一道 I18 工字钢作分配梁，其上以方木和木楔子调节梁底标高。翼板处以 60×90cm 碗扣架立模加固；腹板采纳钢管斜撑。⑶ 模板模板采纳 18mm 胶合板，角膜采纳定制弧形钢模。⑷ 其它砼采纳泵送连续灌注，由一端向另一端一次浇注成型。3.2.连续梁结构及支架布置图(以 56 桥为例)参见下页连续梁边跨支架平面布置和立面布置图；中跨支架平面布置和立面布置图；连续梁中跨梁段横截面布置图。3.3 贝雷梁支架施工3.3.1 支架搭设① 振动沉管桩施工钢管桩基础采纳振动沉管桩桩基，桩基长度 5.5~6.0m/根，每临时支墩上布置 5~8 根。钢管桩进场之前要进行抽样检验，管桩的尺寸如桩径、管壁厚度、顶面平整度符合要求后方可施工。钢管桩现场施工顺序：⑴ 桩位放样：根据设计文件和技术交底所确定的坐标控制点和水准点进行桩位放样，采纳全站仪定出桩位。用消石灰作出桩位的圆形标记，圆心位置用小木桩标记，并注意保护所作标记。⑵ 钢管桩制作钢管桩为卷制钢管，施工场地接长至设计长度，管节对口应调整到在同一轴线上方可进行焊接。管节管径差、椭圆度以及桩成品的外形尺寸必须满足法律规范要求。钢管桩焊缝质量应符合法律规范要求。⑶ 钢管桩施工步骤如下。a 钢管桩采纳履带吊机配 D90 打桩锤施工；b 钢管桩现场堆放应放在履带吊机起吊范围之内，所在桩顶端应朝向吊车，并按打入的先后次序逐根排列，离桩顶端 3m 附近的下方用道木垫高，便于穿钢丝绳起吊；c 用直角交会法准确定出钢管桩位置，正面基线控制的纵向偏位，侧面基线控制的横向偏位，操作时二台经纬仪和一台控制打桩标高的水准仪配合施工；d 捆绑、起吊钢管桩，在量测人员的配合下定位，打入到设计深度；e 在钢管上端切口，架设横梁并固定；⑷ 打桩顺序：为使压桩中各桩的压力阻力基本接近，压桩顺序应单向进行，不能两侧往中间进行施工（关门桩），避开地基土上溢使地表升高及部分桩身倾斜，保证群桩工...
