钢结构熔嘴电渣焊施工工艺规程VIP免费

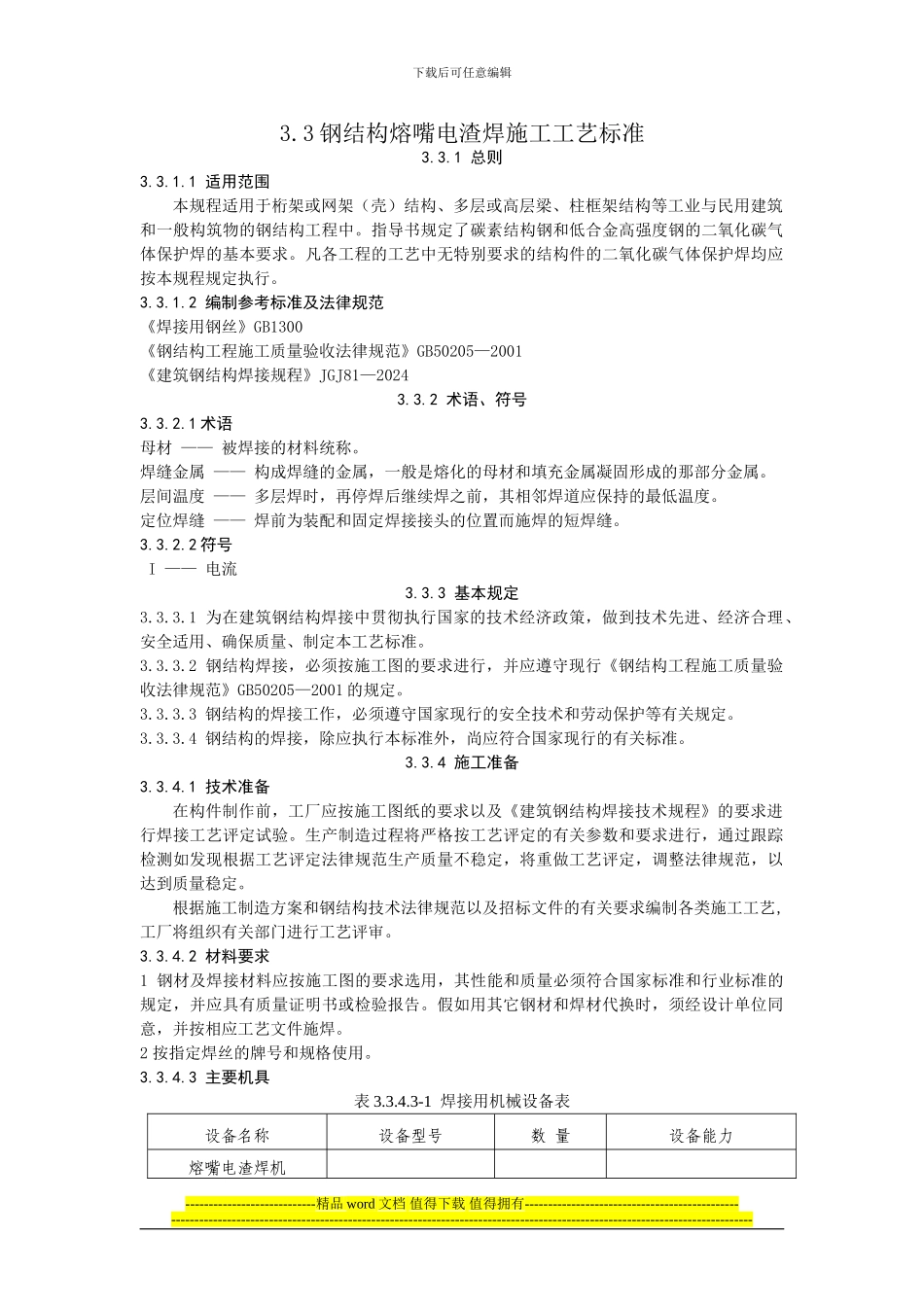

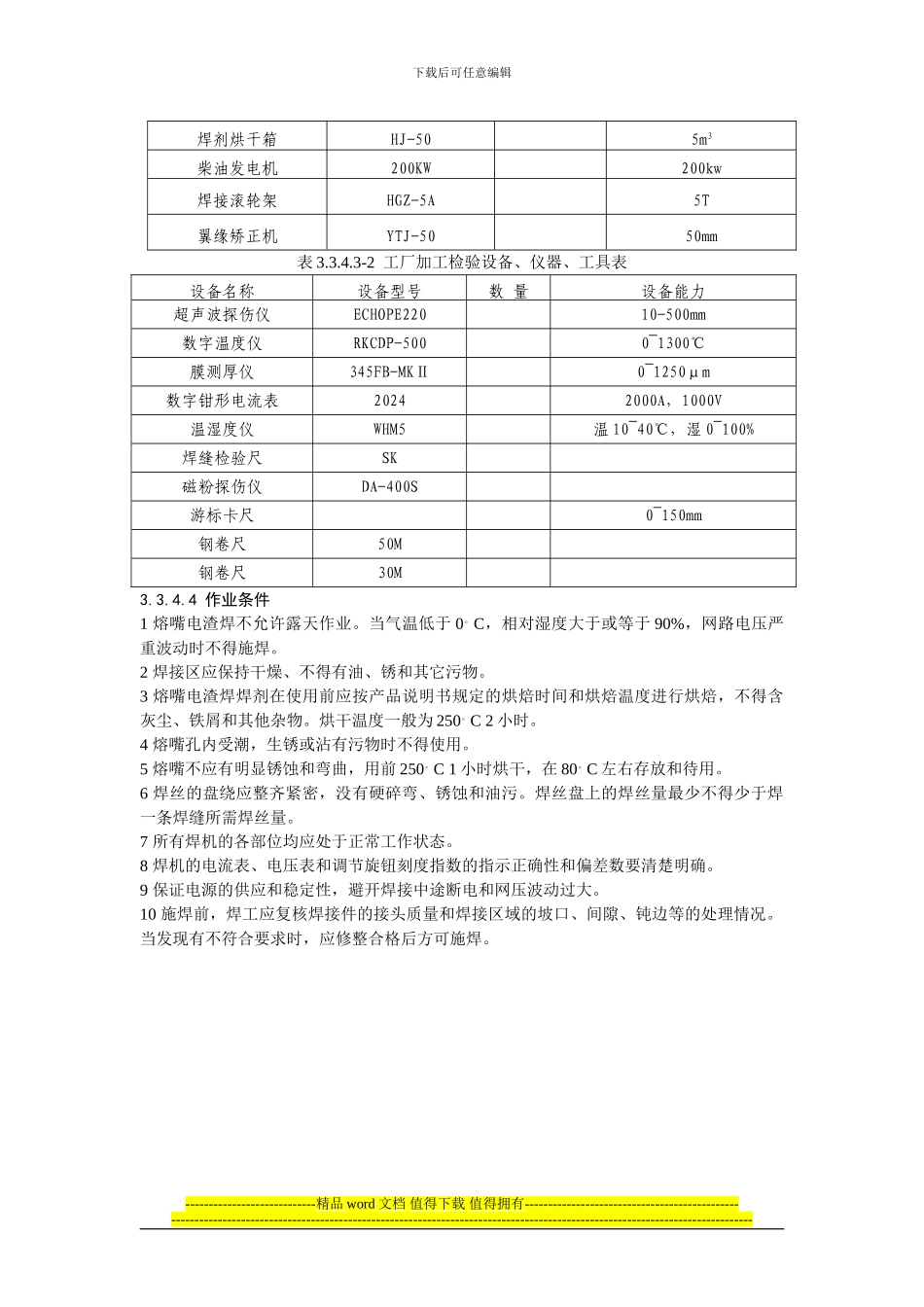

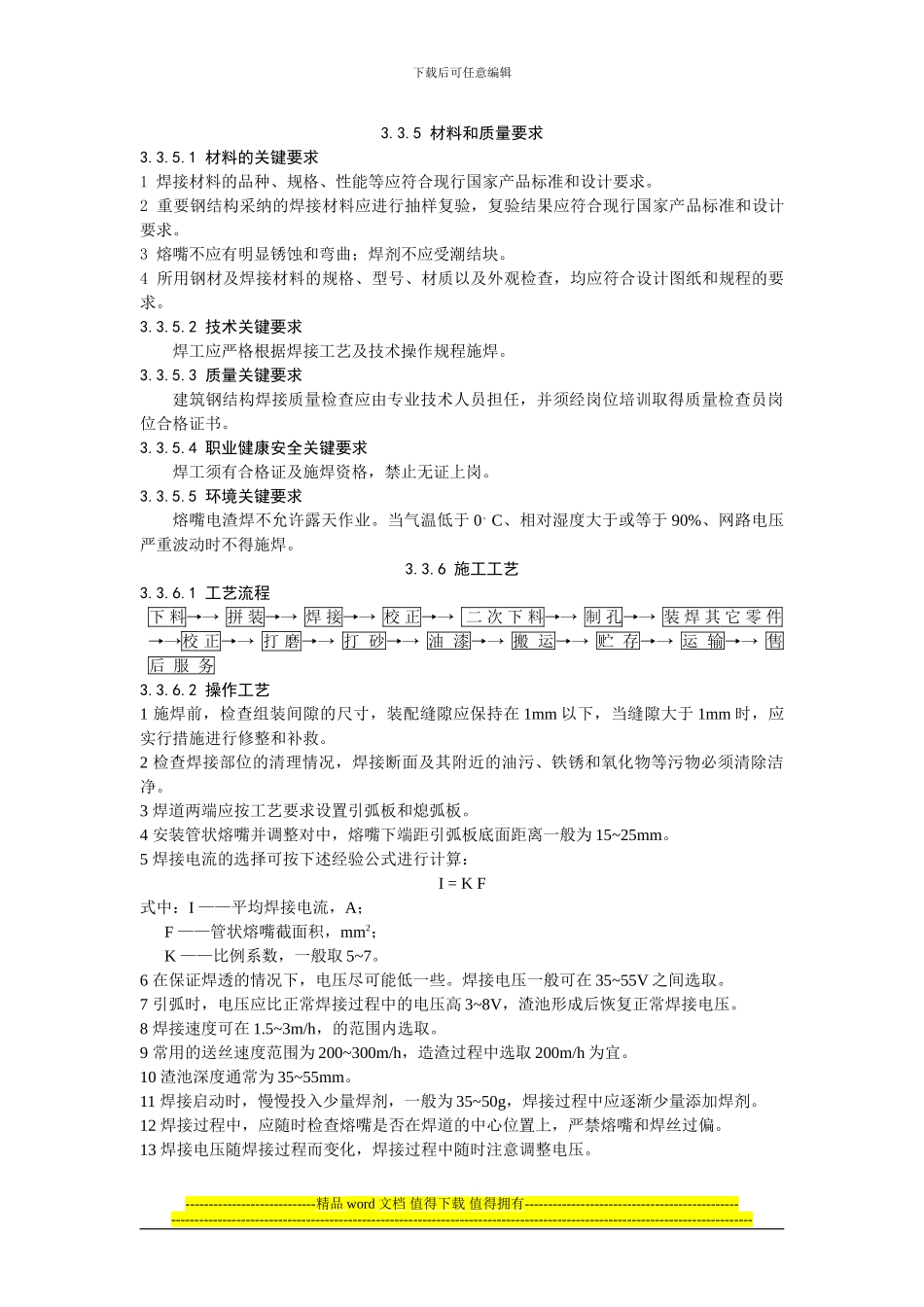

下载后可任意编辑3.3 钢结构熔嘴电渣焊施工工艺标准3.3.1 总则3.3.1.1 适用范围本规程适用于桁架或网架（壳）结构、多层或高层梁、柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中。指导书规定了碳素结构钢和低合金高强度钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特别要求的结构件的二氧化碳气体保护焊均应按本规程规定执行。3.3.1.2 编制参考标准及法律规范《焊接用钢丝》GB1300《钢结构工程施工质量验收法律规范》GB50205—2001《建筑钢结构焊接规程》JGJ81—20243.3.2 术语、符号3.3.2.1 术语母材 —— 被焊接的材料统称。焊缝金属 —— 构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。层间温度 —— 多层焊时，再停焊后继续焊之前，其相邻焊道应保持的最低温度。定位焊缝 —— 焊前为装配和固定焊接接头的位置而施焊的短焊缝。3.3.2.2 符号 I —— 电流3.3.3 基本规定3.3.3.1 为在建筑钢结构焊接中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量、制定本工艺标准。3.3.3.2 钢结构焊接，必须按施工图的要求进行，并应遵守现行《钢结构工程施工质量验收法律规范》GB50205—2001 的规定。3.3.3.3 钢结构的焊接工作，必须遵守国家现行的安全技术和劳动保护等有关规定。3.3.3.4 钢结构的焊接，除应执行本标准外，尚应符合国家现行的有关标准。3.3.4 施工准备3.3.4.1 技术准备在构件制作前，工厂应按施工图纸的要求以及《建筑钢结构焊接技术规程》的要求进行焊接工艺评定试验。生产制造过程将严格按工艺评定的有关参数和要求进行，通过跟踪检测如发现根据工艺评定法律规范生产质量不稳定，将重做工艺评定，调整法律规范，以达到质量稳定。根据施工制造方案和钢结构技术法律规范以及招标文件的有关要求编制各类施工工艺,工厂将组织有关部门进行工艺评审。3.3.4.2 材料要求1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。假如用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。2 按指定焊丝的牌号和规格使用。3.3.4.3 主要机具表 3.3.4.3-1 焊接用机械设备表设备名称设备型号数 量设备能力熔嘴电渣焊机----------------------------精品 word 文档 值得下载 值得拥有-------------------------------------------------------------------------------...
