钢网架结构拼装施工工艺标准VIP免费

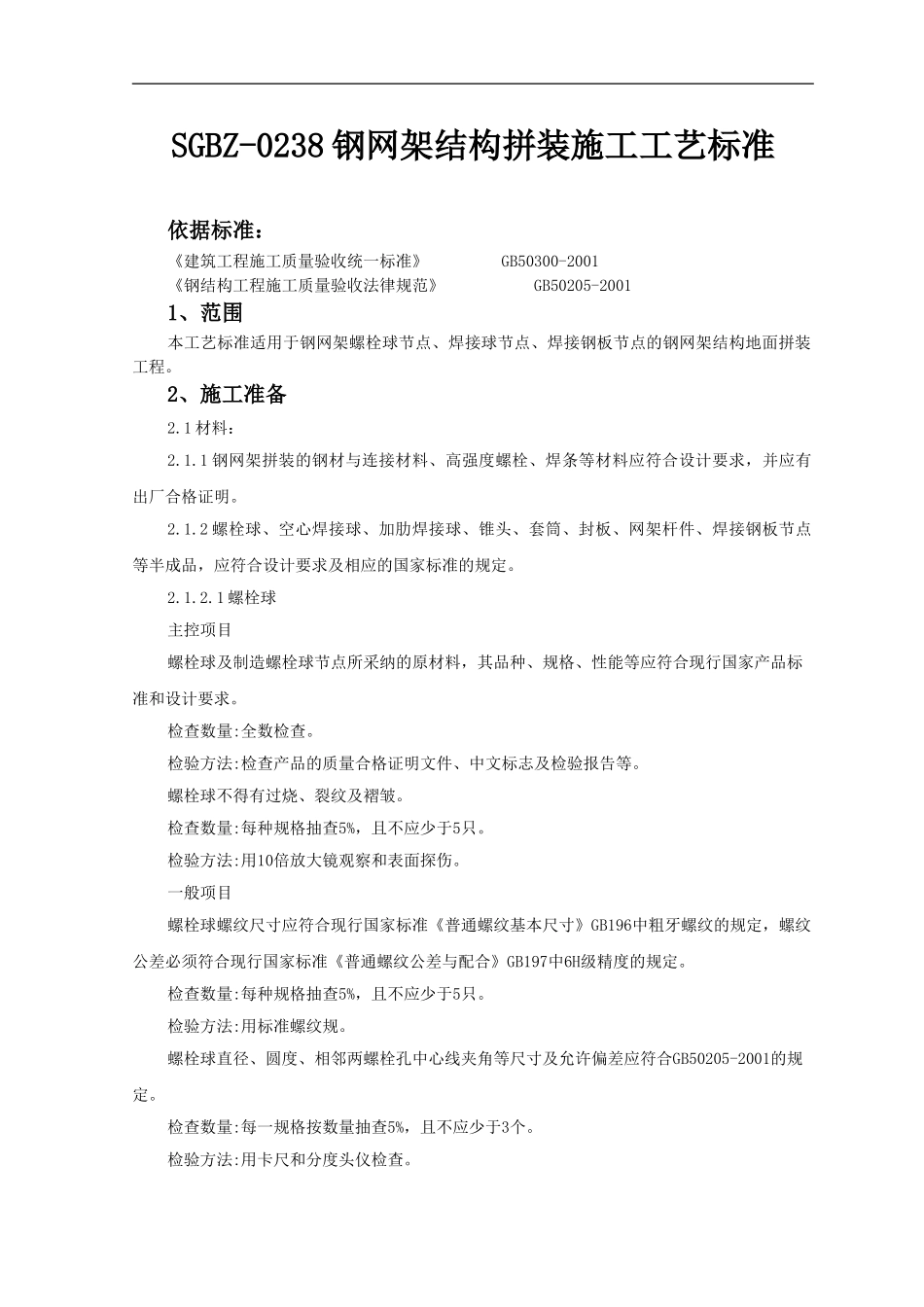

SGBZ-0238 钢网架结构拼装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收法律规范》 GB50205-20011、范围本工艺标准适用于钢网架螺栓球节点、焊接球节点、焊接钢板节点的钢网架结构地面拼装工程。2、施工准备2.1 材料：2.1.1 钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。2.1.2 螺栓球、空心焊接球、加肋焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准的规定。2.1.2.1 螺栓球主控项目螺栓球及制造螺栓球节点所采纳的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等。螺栓球不得有过烧、裂纹及褶皱。检查数量:每种规格抽查5%，且不应少于5只。检验方法:用10倍放大镜观察和表面探伤。一般项目螺栓球螺纹尺寸应符合现行国家标准《普通螺纹基本尺寸》GB196中粗牙螺纹的规定，螺纹公差必须符合现行国家标准《普通螺纹公差与配合》GB197中6H级精度的规定。检查数量:每种规格抽查5%，且不应少于5只。检验方法:用标准螺纹规。螺栓球直径、圆度、相邻两螺栓孔中心线夹角等尺寸及允许偏差应符合GB50205-2001的规定。检查数量:每一规格按数量抽查5%，且不应少于3个。检验方法:用卡尺和分度头仪检查。下载后可任意编辑2.1.2.2 拼装用高强度螺栓主控项目钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓(机械型和化学试剂型)、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力)的检验报告。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、中文标志及检验报告等。高强度大六角头螺栓连接副应按GB50205-2001附录B的规定检验其扭矩系数，其检验结果应符合GB50205-2001附录B的规定。检查数量:见GB50205-2001附录B。检验方法:检查复验报告。扭剪型高强度螺栓连接副应按GB50205-2001附录B的规定检验预拉力，其检验结果应符合《钢结构工程施工质量验收法律规范》GB50205-2001附录B的规定。检查数量:见GB50205-2001附录B。检验方法:检查复验报告。一般项目高强度螺栓...
