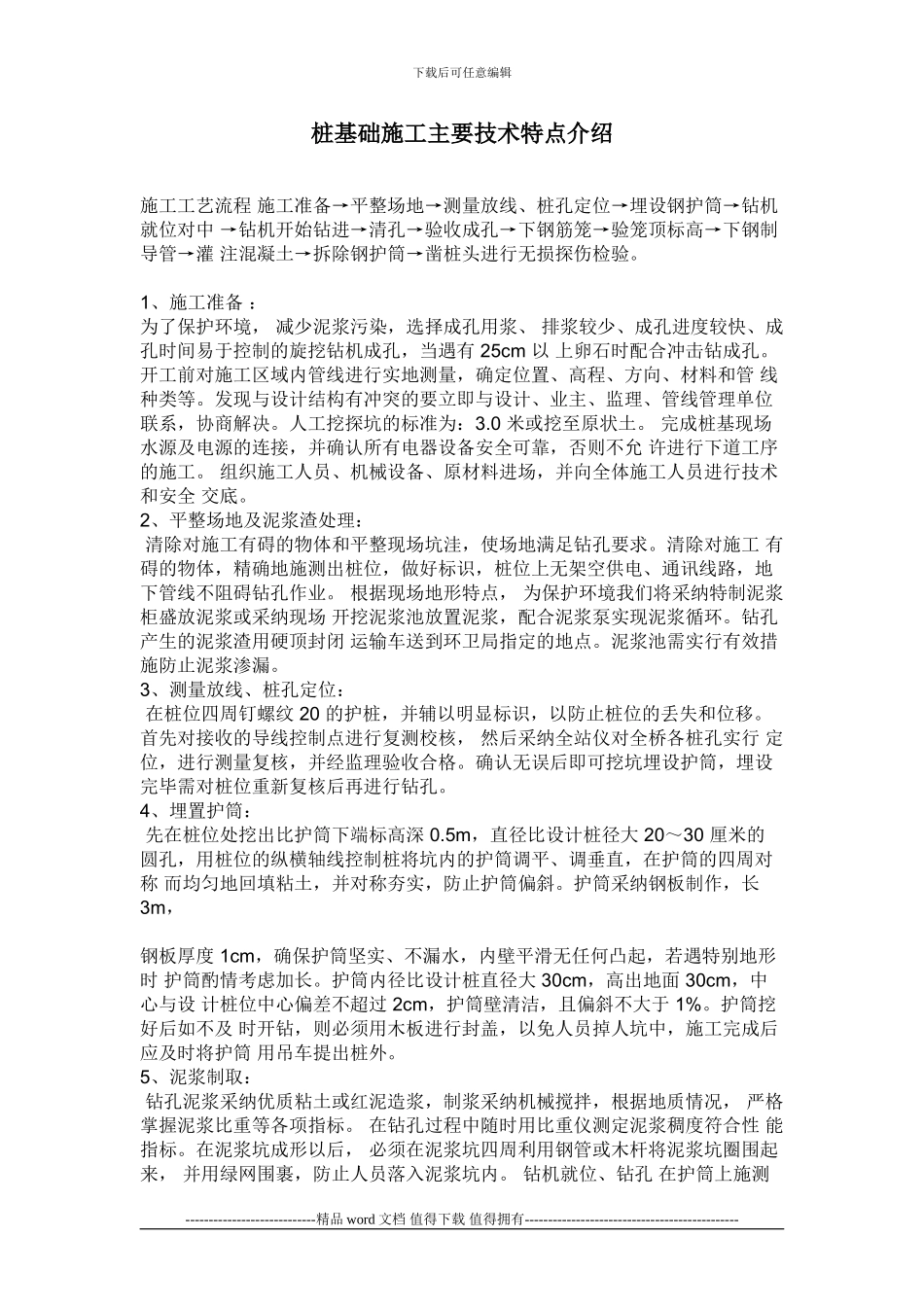

下载后可任意编辑桩基础施工主要技术特点介绍施工工艺流程 施工准备→平整场地→测量放线、桩孔定位→埋设钢护筒→钻机就位对中 →钻机开始钻进→清孔→验收成孔→下钢筋笼→验笼顶标高→下钢制导管→灌 注混凝土→拆除钢护筒→凿桩头进行无损探伤检验。1、施工准备 ：为了保护环境， 减少泥浆污染，选择成孔用浆、 排浆较少、成孔进度较快、成孔时间易于控制的旋挖钻机成孔，当遇有 25cm 以 上卵石时配合冲击钻成孔。 开工前对施工区域内管线进行实地测量，确定位置、高程、方向、材料和管 线种类等。发现与设计结构有冲突的要立即与设计、业主、监理、管线管理单位 联系，协商解决。人工挖探坑的标准为：3.0 米或挖至原状土。 完成桩基现场水源及电源的连接，并确认所有电器设备安全可靠，否则不允 许进行下道工序的施工。 组织施工人员、机械设备、原材料进场，并向全体施工人员进行技术和安全 交底。 2、平整场地及泥浆渣处理： 清除对施工有碍的物体和平整现场坑洼，使场地满足钻孔要求。清除对施工 有碍的物体，精确地施测出桩位，做好标识，桩位上无架空供电、通讯线路，地 下管线不阻碍钻孔作业。 根据现场地形特点， 为保护环境我们将采纳特制泥浆柜盛放泥浆或采纳现场 开挖泥浆池放置泥浆，配合泥浆泵实现泥浆循环。钻孔产生的泥浆渣用硬顶封闭 运输车送到环卫局指定的地点。泥浆池需实行有效措施防止泥浆渗漏。 3、测量放线、桩孔定位： 在桩位四周钉螺纹 20 的护桩，并辅以明显标识，以防止桩位的丢失和位移。 首先对接收的导线控制点进行复测校核， 然后采纳全站仪对全桥各桩孔实行 定位，进行测量复核，并经监理验收合格。确认无误后即可挖坑埋设护筒，埋设 完毕需对桩位重新复核后再进行钻孔。 4、埋置护筒： 先在桩位处挖出比护筒下端标高深 0.5m，直径比设计桩径大 20～30 厘米的 圆孔，用桩位的纵横轴线控制桩将坑内的护筒调平、调垂直，在护筒的四周对称 而均匀地回填粘土，并对称夯实，防止护筒偏斜。护筒采纳钢板制作，长 3m， 钢板厚度 1cm，确保护筒坚实、不漏水，内壁平滑无任何凸起，若遇特别地形时 护筒酌情考虑加长。护筒内径比设计桩直径大 30cm，高出地面 30cm，中心与设 计桩位中心偏差不超过 2cm，护筒壁清洁，且偏斜不大于 1%。护筒挖好后如不及 时开钻，则必须用木板进行封盖，以免人员掉人坑中，施工完成后应及时将护筒 用吊车提出桩外。 5、泥浆制取： ...
