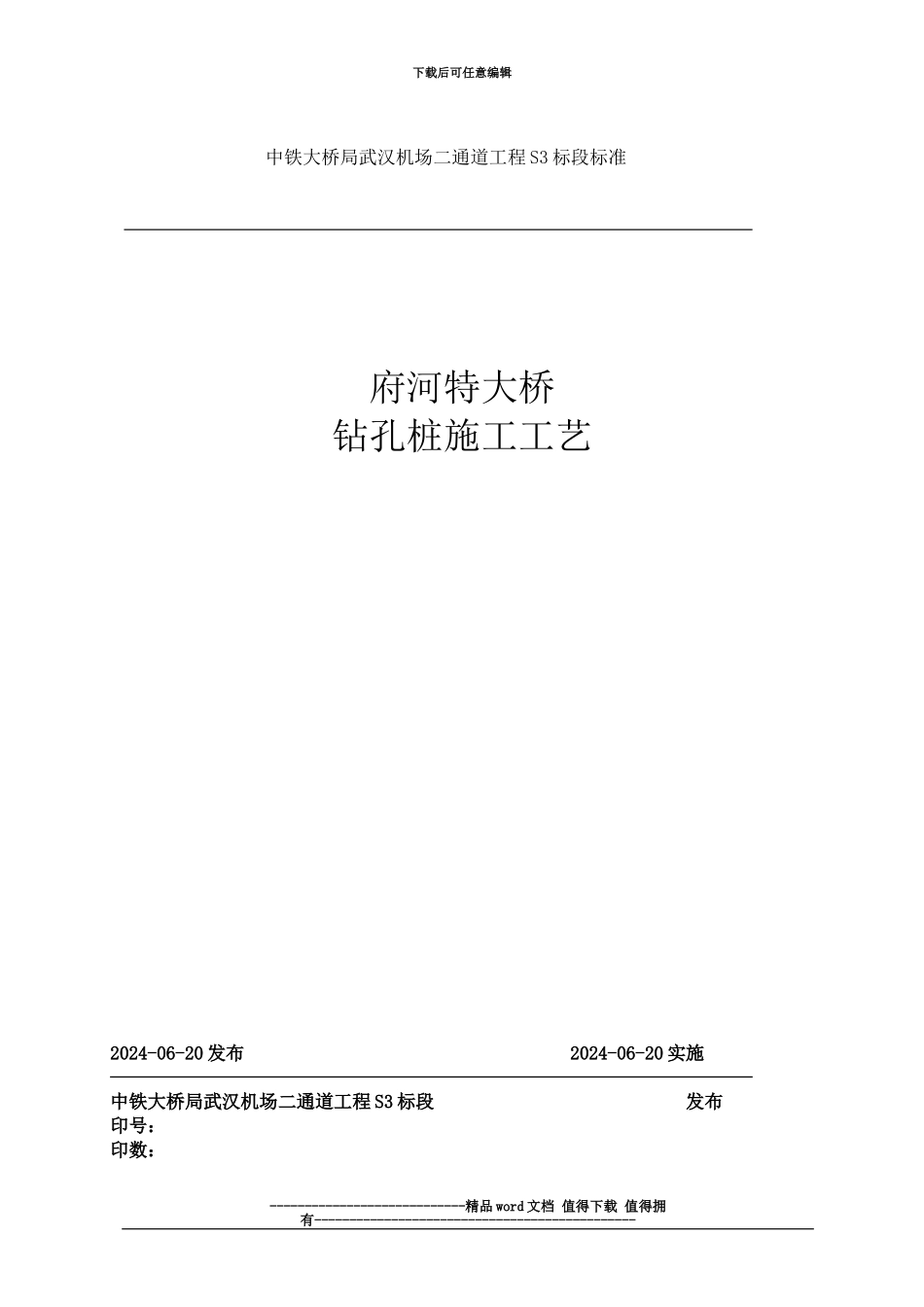

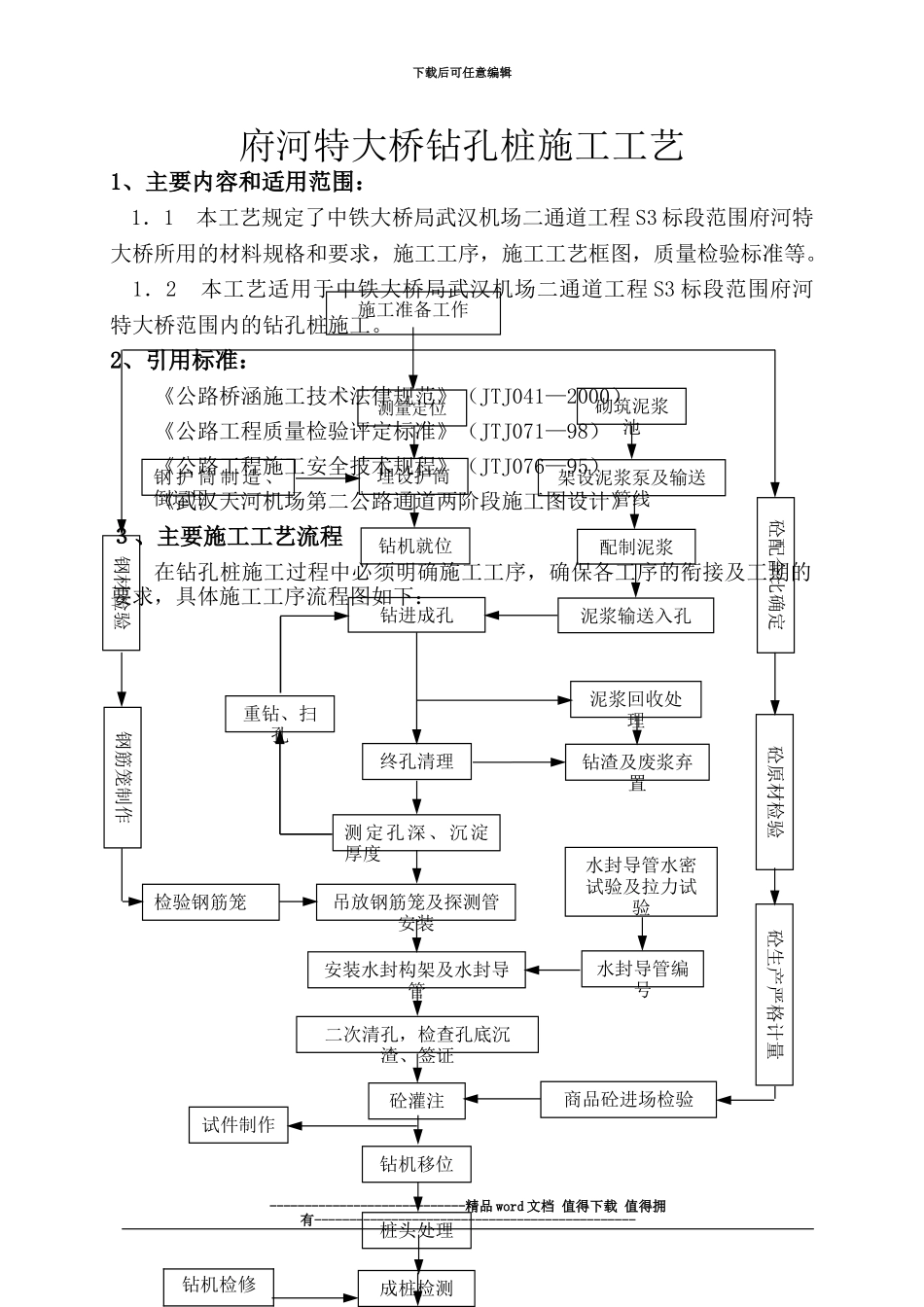

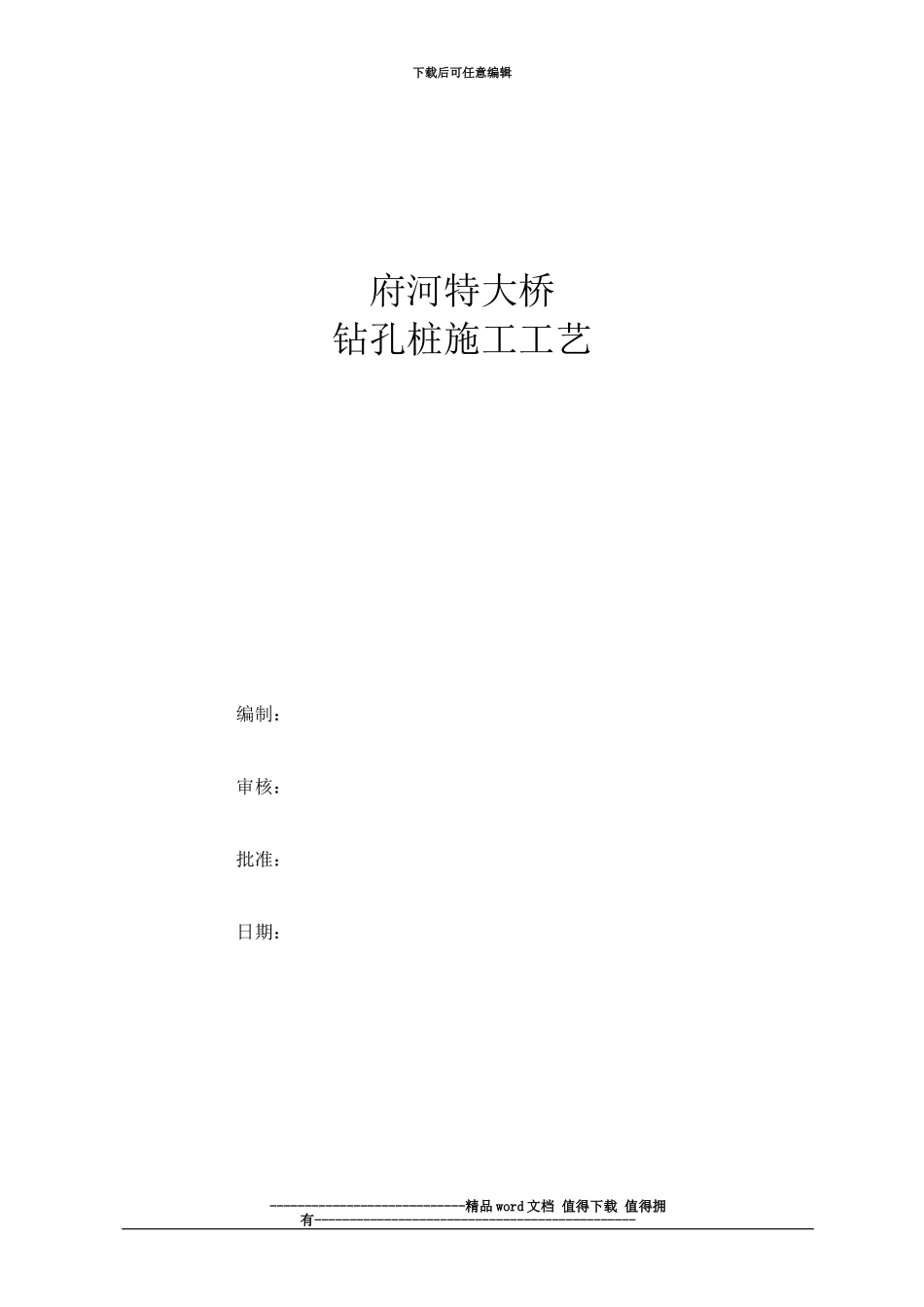

下载后可任意编辑中铁大桥局武汉机场二通道工程 S3 标段标准 府河特大桥钻孔桩施工工艺 2024-06-20 发布 2024-06-20 实施中铁大桥局武汉机场二通道工程 S3 标段 发布印号：印数：----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑府河特大桥钻孔桩施工工艺 编制：审核：批准：日期：----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑府河特大桥钻孔桩施工工艺1、主要内容和适用范围：1．1 本工艺规定了中铁大桥局武汉机场二通道工程 S3 标段范围府河特大桥所用的材料规格和要求，施工工序，施工工艺框图，质量检验标准等。1．2 本工艺适用于中铁大桥局武汉机场二通道工程 S3 标段范围府河特大桥范围内的钻孔桩施工。2、引用标准：《公路桥涵施工技术法律规范》（JTJ041—2000）《公路工程质量检验评定标准》（JTJ071—98）《公路工程施工安全技术规程》（JTJ076—95）《武汉天河机场第二公路通道两阶段施工图设计》３、主要施工工艺流程在钻孔桩施工过程中必须明确施工工序，确保各工序的衔接及工期的要求，具体施工工序流程图如下：----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------钻机检修架设泥浆泵及输送管线砌筑泥浆池配制泥浆施工准备工作钻机就位钻进成孔泥浆输送入孔重钻、扫孔测量定位埋设护筒钢 护 筒 制 造 、倒运用砼原材检验钢材检验砼配合比确定成桩检测商品砼进场检验终孔清理钢筋笼制作检验钢筋笼吊放钢筋笼及探测管安装钻渣及废浆弃置泥浆回收处理测定孔深、沉淀厚度钻机移位水封导管水密试验及拉力试验二次清孔，检查孔底沉渣、签证安装水封构架及水封导管砼灌注水封导管编号桩头处理试件制作砼生产严格计量下载后可任意编辑４、施工技术方案及要求钻孔桩施工工艺流程：场地平整-测量放线-埋设护筒-钻机就位-钻孔-成孔质量检测-清孔-安装钢筋笼-安装水封导管-二次清孔-检查签证-灌注桩身混凝土-成桩质量检测（一）场地整平、基础处理钻机进场后，根据墩位处的地基情况进行钻机施工场地平整。钻孔平台还应能满足承载混凝土运输车辆的能力。避开钻机施钻过程中发生不均匀沉降和水平位移，而导致桩孔倾斜和偏移。（二）桩位测放根据现有测量控制网进行桩基中心点测放，...
