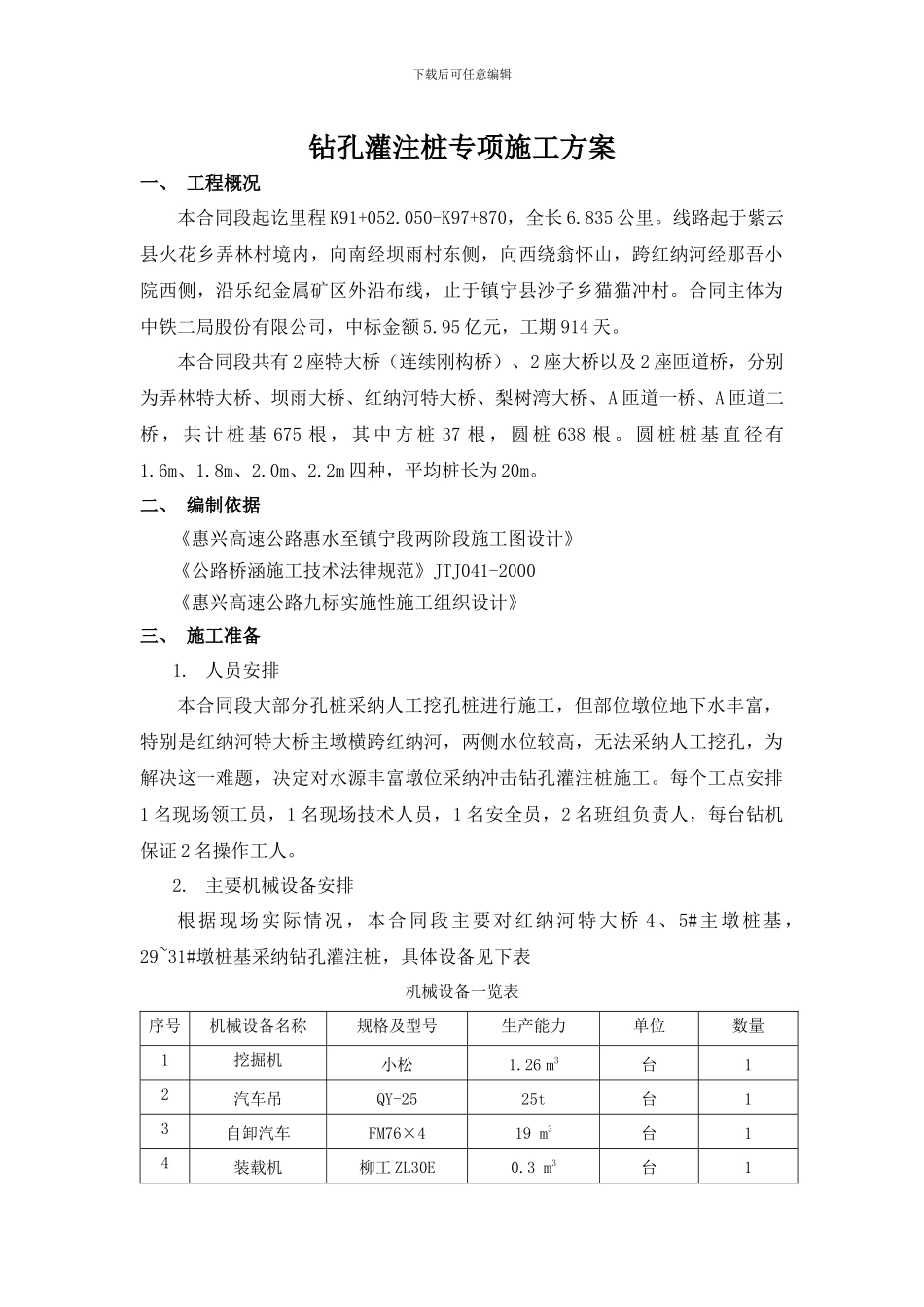

下载后可任意编辑钻孔灌注桩专项施工方案一、 工程概况本合同段起讫里程 K91+052.050-K97+870，全长 6.835 公里。线路起于紫云县火花乡弄林村境内，向南经坝雨村东侧，向西绕翁怀山，跨红纳河经那吾小院西侧，沿乐纪金属矿区外沿布线，止于镇宁县沙子乡猫猫冲村。合同主体为中铁二局股份有限公司，中标金额 5.95 亿元，工期 914 天。本合同段共有 2 座特大桥（连续刚构桥）、2 座大桥以及 2 座匝道桥，分别为弄林特大桥、坝雨大桥、红纳河特大桥、梨树湾大桥、A 匝道一桥、A 匝道二桥 ， 共 计 桩 基 675 根 ， 其 中 方 桩 37 根 ， 圆 桩 638 根 。 圆 桩 桩 基 直 径 有1.6m、1.8m、2.0m、2.2m 四种，平均桩长为 20m。二、 编制依据《惠兴高速公路惠水至镇宁段两阶段施工图设计》《公路桥涵施工技术法律规范》JTJ041-2000《惠兴高速公路九标实施性施工组织设计》三、 施工准备1. 人员安排本合同段大部分孔桩采纳人工挖孔桩进行施工，但部位墩位地下水丰富，特别是红纳河特大桥主墩横跨红纳河，两侧水位较高，无法采纳人工挖孔，为解决这一难题，决定对水源丰富墩位采纳冲击钻孔灌注桩施工。每个工点安排1 名现场领工员，1 名现场技术人员，1 名安全员，2 名班组负责人，每台钻机保证 2 名操作工人。2. 主要机械设备安排根据现场实际情况，本合同段主要对红纳河特大桥 4、5#主墩桩基，29~31#墩桩基采纳钻孔灌注桩，具体设备见下表机械设备一览表序号机械设备名称规格及型号生产能力单位数量1挖掘机小松1.26 m3台12汽车吊QY-2525t 台13自卸汽车FM76×419 m3台14装载机柳工 ZL30E0.3 m3台1下载后可任意编辑5冲击钻机SCZ5-15t台1若后期因现场实际地质原因无法采纳人工挖孔桩完成桩基施工部位，考虑采纳钻孔灌注桩可完成施工，则相应机械设备可参照以上数量进行配置。3. 技术及现场准备1) 测量组会同监理工程师对桩位进行放样，并通过监理工程师的验收。2) 试验室、监理工程师对已到位的原材料（特别是对水泥和钢筋）进行检验，检验结果必须为合格且得到监理工程师的认可。对不合格的材料坚决清退出施工现场。3) 对施工所用的机具进行一次检修，确定施工过程中不出现故障。4) 工程开工前应设置好施工标志牌及安全施工警示牌。5) 施工场地进行平整压实，合理布置泥浆沟及泥浆池位置、车辆进出施工便道的位置，钢护筒埋设、冲击钻就位等工作，保证整个桩基施工过程正常进行。6) 红...
